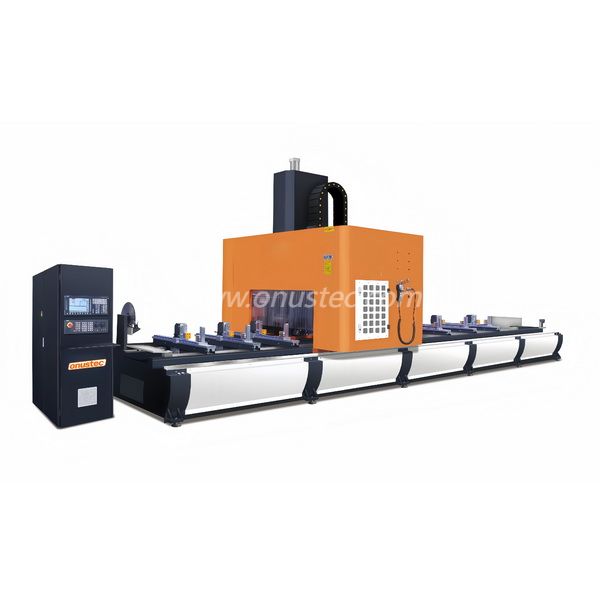

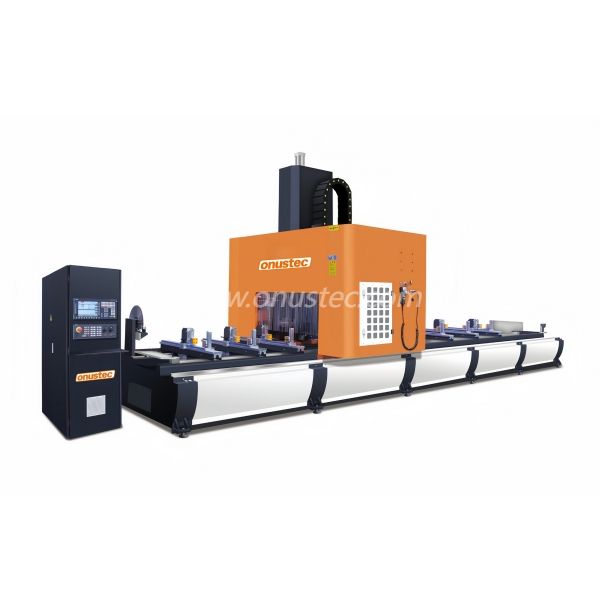

5-осевая алюминиевая обработка профиля ЧПУ

Машинная структура

5-осевая обработка с ЧПУ имеет структуру с двумя дорожками с двумя треками с двойным приводом, состоящей из рабочего стола, кровати, колонны, луча, верхних и нижних раздвижных ящиков, передних и задних слайдов, системы управления давлением воздуха, автоматического устройства смазки, автоматического охлаждающего фильтра, устройства для сбора алюминных чипов, других системных систем, промышленная система, PC, PC, PC, PC.

Определение каждой оси координат:

Ось X: Портал перемещается влево и вправо по вертикали и горизонтали (ход 8000 мм, 5 осей 6700 мм);

Ось Y: высокопрочная L-образная конструкция направляющих, оснащенная трехосной линейной направляющей + прецизионный винт для вращения вперед и назад (ход 1350 мм, 5 осей 600 мм);

Ось Z: квадратная коробчатая конструкция, двухосная линейная направляющая сбоку + прецизионный винт для вращения вверх и вниз (ход 630 мм, 5 осей 500 мм);

Ось A: вращательное движение под любым углом ±120° вокруг оси X;

C Ось: движение вращения под любом углом ± 230 ° вокруг оси Z;

Рабочая столовая структура

Ось x оснащена  перегородкой с ноль-позиционированием с двойной стоп-остановкой, которая может быть разделена на две рабочие зоны обработки слева и справа, что позволяет эффективно операции трансфера без перерыва при обработке, что значительно повышает эффективность производства.

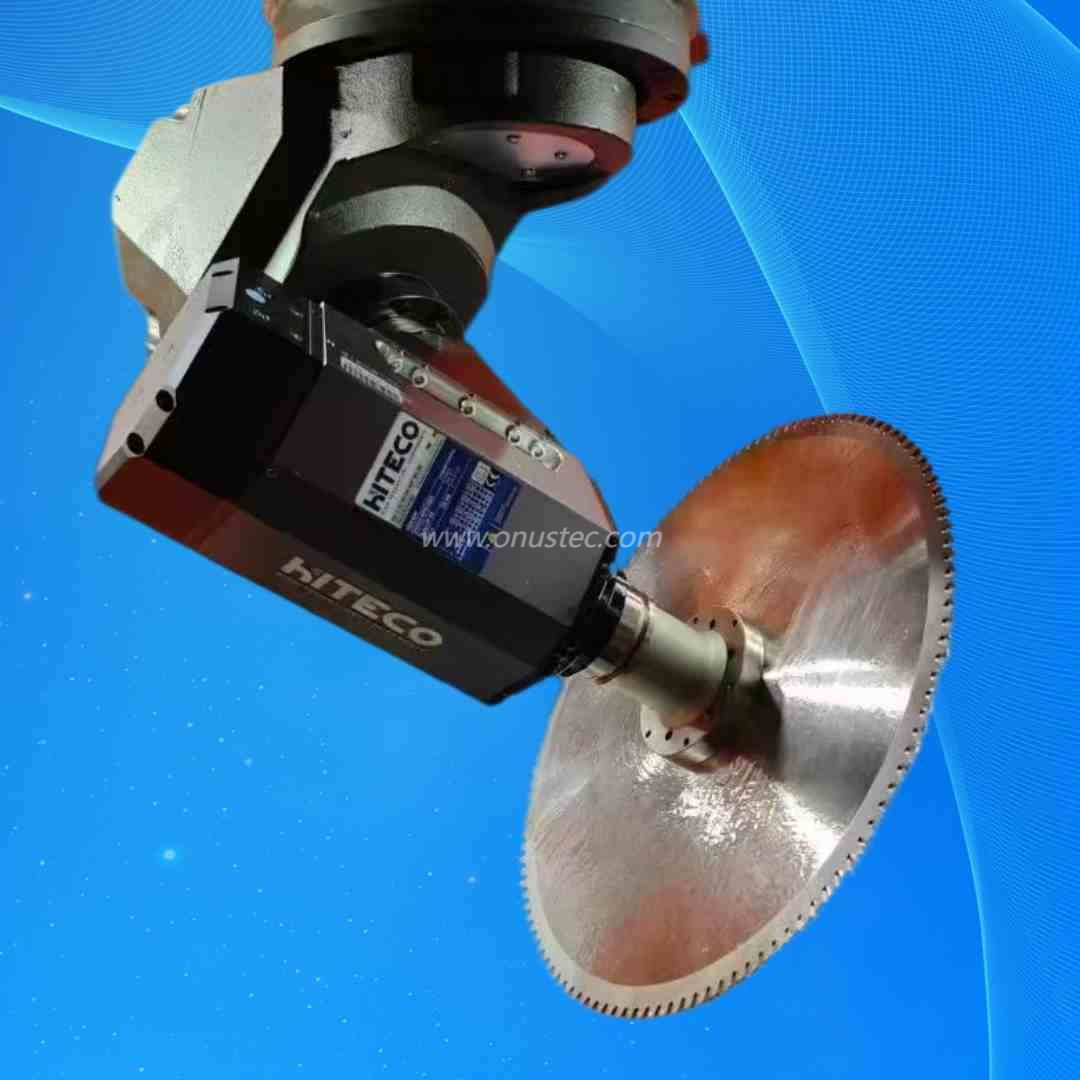

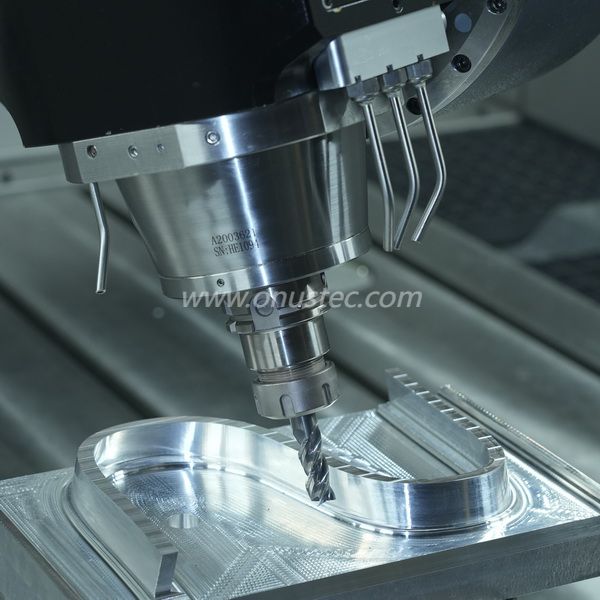

Многофункциональная 5-осевая голова

Он использует профессионально разработанную 5-осевую головку прецизионного литья, оснащенную высокоскоростным шпинделем мощностью 12,0 кВт и высоким крутящим моментом со скоростью 24000 об/мин и пильным полотном диаметром 400 мм   для реализации многофункциональной обработки распиловки, сверления, фрезерования, нарезания резьбы и т. д.

Эффективное безбумажное программное решение

Он оснащен стабильной и современной немецкой промышленной системой Siemens и ПК для управления операциями, а также будет предоставлять дополнительное эффективное безбумажное программное решение, которое совместно разработано группой экспертов по программному обеспечению Onustec и группой экспертов по программному обеспечению из Германии и Италии.

Программное обеспечение может автоматически генерировать программу обработки для системы промышленной эксплуатации из файлов 3D -шага, оно также может автоматически делить подразделения обработки и процедуру предотвращения зажима, оно экономит большую стоимость труда и повышает эффективность и избегает возможных ошибок на моделирование объекта 1: 1.

Журнал инструментов и система обнаружения и измерения инструментов

Профессионально спроектированный журнал Tool Tool Typle с точным сервоприводом обеспечивает изменение стабильного и эффективного инструмента в любой позиции; Машина оснащена автоматической системой обнаружения и измерения инструмента, она может автоматически считывать длину инструмента через систему обратной связи сигнала с легкой и эффективной работой.

Система предотвращения автоматического зажима

Он использует предварительную и безопасную систему автоматического предотвращения зажима, автоматически распознает и перемещает тиски в доступное положение, когда во время работы возникают конфликты между инструментом и тисками, что обеспечивает более безопасную и более эффективную работу.

Автоматическая система охлаждения

Шпиндель оснащен профессиональным постоянным устройством охлаждения температуры, чтобы гарантировать, что шпиндель не перегревается во время обработки;

Система управления и электрические шкафы также оснащены системами теплового выхлопного охлаждения;

Машина оснащена системой спрей для охлаждения инструментов, система продлевает срок службы инструмента и улучшает отделку обработки.

Автоматическая система смазки

Руководство по машине и шариковые винты принимают поджатую центральную систему автоматической смазки центральной подачи масла и оснащены регулирующим клапаном масла, который прост и удобен для работы;

Масляные цепи установлены с медными трубами, которые являются долговечными, а управление работой системы реализует автоматическое централизованное питание и смазку масла;

Электрические подшипники шпинделя, подшипники редуктора и винтовых подшипников смазываются высококлассной специальной герметичной масляной смазкой, которая является стабильной и долговечной.

Безопасность и защита

Он оснащен высокочувствительной инфракрасной системой защиты безопасности индукции, система начнет работать после работы машины; Как только кто -либо вступит в эту область защиты во время работы, машина немедленно остановится, машина не запустится до тех пор, пока кнопка выпуска не будет нажата; Кроме того, он также имеет укрепленную прозрачную дверь производства для безопасности.

Дизайн удаления чипа, освещение и внешний вид

Он оснащен подвижными ящиками для сбора чипов и осветительной лампой внутри подвижной машины для обработки, что может повысить безопасность и удовлетворить потребности ночной работы; Он также оснащен трехцветным предупреждающим светом, чтобы указать три режима: a. под операцией, б. Завершение операции, c. Ошибка тревоги; Внешний вид всей машины изготовлен из высокотемпературной прочной и высококачественной живописи.

Функции

· 5-осевая обработка профиля ЧПУ

· Разработано для экономичной и эффективной обработки алюминиевых и тонкостенных стальных профилей

· Все операции, такие как маршрутизация, бурение, постукивание, фрезерование потока, вырезание и распиливание, выполняются в то время как

  Профиль -бар является стационарным для защиты поверхностей профиля

· Композитный угол, бурение и фрезерование можно выполнить на материалах специальной формы с двойной стороны, которые

  Решает проблему обработки материалов специальной формы для дверей, окон и шторных стен

· Обработка с 6 сторонами. Снизу с угловой головкой (необязательно)

· Оборудован 8 инструментами+1 Big Saw Blade вместе с журналом Umbrell

  изменение времени, таким образом оптимизируя циклы обработки

· Система предотвращения автоматического зажима позволяет избежать столкновения веретенов во время боковой обработки и в то же время соответствует

  Циктная обработка различных материалов;

· Ось A может обрабатывать под любым углом ±120°, а ось C может обрабатывать под любым углом ±230°.

· Усовершенствованное программное обеспечение для программирования PowerCam и программное обеспечение для управления цифровым беспилотным производством.

   Интерфейс  выбрана для реализации безбумажного автоматического программирования (необязательно).

· Высокая рецептная стабильная и прочная стойка и шестерня, шаровой винт, линейный направляющий обеспечивает плавное и

  точная обработка.

· Креативная система с двойной промышленной эксплуатацией и система работы Windows для удобного и большего варианта

  операция-опционально

· Защита от электронного света для безопасности оператора

· Две отдельные рабочие зоны включают обработку в трансфер (необязательно)

· Удобный ПК, порты USB и сетевое подключение — опционально

· Автоматическая система смазки центральной масла

· Дверь защиты

· Датчик легкого занавеса

· 3-цветовая предупреждающая лампа

· Обработка дистанционного контроллера колеса

· 5-осевой контроллер

Параметры

· Операция шаттла для   работы с двух сторон

· Угольная маршрутная головка для обработки   снизу

· Автоматический датчик инструмента и измерение длины

· Конвейерная система автоматических чипов

· Сканер штрих -кода

· Принтер этикетки

· Держатели инструментов

· Коллете Чак

· Пила голова

· Инструменты
