Обработка с ЧПУ широко известна своей точностью и универсальностью, позволяющей производить высококачественные детали. Но понимание ограничений размеров станков с ЧПУ является ключом к оптимизации конструкции. В этой статье мы рассмотрим критические ограничения, влияющие на размер детали при обработке на станках с ЧПУ. Вы узнаете, как обойти эти ограничения, чтобы максимизировать эффективность и точность ваших проектов.
Фрезерные станки с ЧПУ обычно используются для обработки деталей путем удаления материала с заготовки с помощью вращающихся фрез. Рабочий диапазон, определяемый возможностями перемещения станка по осям X, Y и Z, играет решающую роль в определении максимального размера детали, которую можно обработать. Например, стандартный фрезерный станок с ЧПУ обычно имеет рабочий диапазон 800 x 500 x 500 мм, что означает, что для успешной обработки размер детали должен находиться в этих пределах.
Хотя перемещение по оси Z может составлять 500 мм, для некоторых деталей может потребоваться меньшая глубина из-за зазора инструмента и сложности конструктивных особенностей. Для глубоких карманов или узких канавок длина инструмента может дополнительно ограничивать глубину обработки. Принимая во внимание рабочий диапазон станка при проектировании, вы можете гарантировать, что деталь вписывается в эти пространственные ограничения, не требуя многочисленных настроек или регулировок.
При проектировании деталей токарных станков очень важно понимать максимальный диаметр обработки и длину токарных станков с ЧПУ. Различные типы токарных станков имеют разные ограничения по размеру. Ниже приводится сводка ограничений по размерам для распространенных типов токарных станков, которая помогает проектировщикам лучше планировать свои детали.
| Тип токарного станка | Максимальный диаметр | Максимальная длина | Дополнительные функции | Применение |
|---|---|---|---|---|
| Стандартный токарный станок | 18 дюймов (457 мм) | 39 дюймов (1000 мм) | Одношпиндельный токарный станок | Подходит для средних и мелких деталей, стандартных токарных операций. |
| Тяжелый токарный станок | 40 дюймов (1000 мм) | 80 дюймов (2000 мм) | Высокая жесткость, многошпиндельная работа | Подходит для крупных деталей, прецизионной токарной обработки, сложной обработки деталей. |
| Токарный станок с приводным инструментом | 18 дюймов (457 мм) | 39 дюймов (1000 мм) | Оснащен приводным инструментом, способным фрезеровать, сверлить и т. д. | Для сложных деталей, требующих многофункциональной обработки, например, компонентов аэрокосмической или автомобильной промышленности. |
Сверлильные станки с ЧПУ предназначены для создания отверстий в заготовке. Основным ограничением здесь является способность машины обрабатывать листы разных размеров и толщины. Стандартные сверлильные станки с ЧПУ могут обрабатывать пластины длиной до 2400 мм, шириной 1000 мм и толщиной до 60 мм.
Толщина и вес материала являются ключевыми факторами, влияющими на возможности сверления. Для более толстых пластин может потребоваться специальное оборудование, поскольку традиционные сверла могут не достигать необходимой глубины или не иметь необходимой силы резания. При проектировании деталей с просверленными отверстиями крайне важно учитывать эти ограничения по размерам, чтобы избежать корректировок после производства.
При обработке на станках с ЧПУ наименьший практически достижимый размер элемента составляет около 0,5 мм в диаметре. Детали размером менее 2,5 мм обычно считаются микрообработкой, для которой часто требуется специальное оборудование, такое как лазерное сверление или электроэрозионная обработка (EDM). Для деталей с размерами менее 1 мм, возможно, потребуется использовать передовые методы и инструменты для достижения необходимой точности.
Для проектировщиков это означает, что при планировании микроразмерных элементов важно убедиться, что используемые машины способны обрабатывать эти размеры. Небольшие детали могут увеличить стоимость и время производства из-за необходимости использования более специализированных инструментов и оборудования.
Станкам с ЧПУ, особенно фрезерным, трудно создавать острые внутренние углы. Закругленная форма инструментов, используемых при обработке на станках с ЧПУ, не позволяет добиться идеально острых внутренних кромок. Аналогичным образом, глубокие карманы могут создавать проблемы, поскольку инструмент может не достигать достаточной глубины для эффективного выполнения необходимых резов, особенно когда инструмент достигает предела с точки зрения длины или жесткости.
При проектировании деталей с внутренними острыми углами или глубокими карманами крайне важно избегать геометрии, превышающей глубину резания станка или возможности инструмента. Неглубокие углы и мелкие детали помогают обеспечить точную обработку детали в рамках этих ограничений.
Распространенным ограничением при обработке на станках с ЧПУ, особенно при сверлении отверстий, является соотношение глубины к диаметру. Общее практическое правило заключается в том, что можно успешно обрабатывать отверстия с соотношением глубины к диаметру, в 3–5 раз превышающим диаметр. Выход за пределы этого соотношения может вызвать проблемы с отклонением инструмента, вибрацией и чрезмерным износом, что приводит к снижению точности и качества. Проектирование отверстий с меньшим соотношением глубины к диаметру обеспечивает лучшую обрабатываемость. Если необходимы более глубокие отверстия, рассмотрите возможность использования специального оборудования, такого как станки для глубокого сверления, или скорректируйте конструкцию, чтобы уменьшить глубину. В таблице ниже приведены рекомендации по обработке для различных соотношений глубины и диаметра.
| Соотношение глубины к диаметру | Рекомендуемый метод обработки | Потенциальные проблемы | Рекомендуемые инструменты и методы | Рекомендации по применению |
|---|---|---|---|---|
| 3:1 | Стандартное сверление или фрезерование | Никаких серьезных проблем | Стандартные сверла, обычные режущие инструменты | Подходит для большинства стандартных операций обработки отверстий. |
| 5:1 | Глубокое сверление отверстий | Может вызвать вибрацию инструмента и проблемы с точностью. | Сверла для глубоких отверстий, пониженная скорость резания, специальная СОЖ. | Подходит для деталей, требующих более глубоких отверстий, таких как гидравлические системы или компоненты с глубокими отверстиями. |
| 7:1 и выше | Специализированная обработка глубоких отверстий или электроэрозионная обработка | Инструменты могут смещаться, точность диаметра отверстия снижается. | Специализированные станки для обработки глубоких отверстий, EDM (электроэрозионная обработка) | Подходит для сверхглубоких отверстий, обычно используемых в аэрокосмической промышленности или в компонентах пресс-форм. |

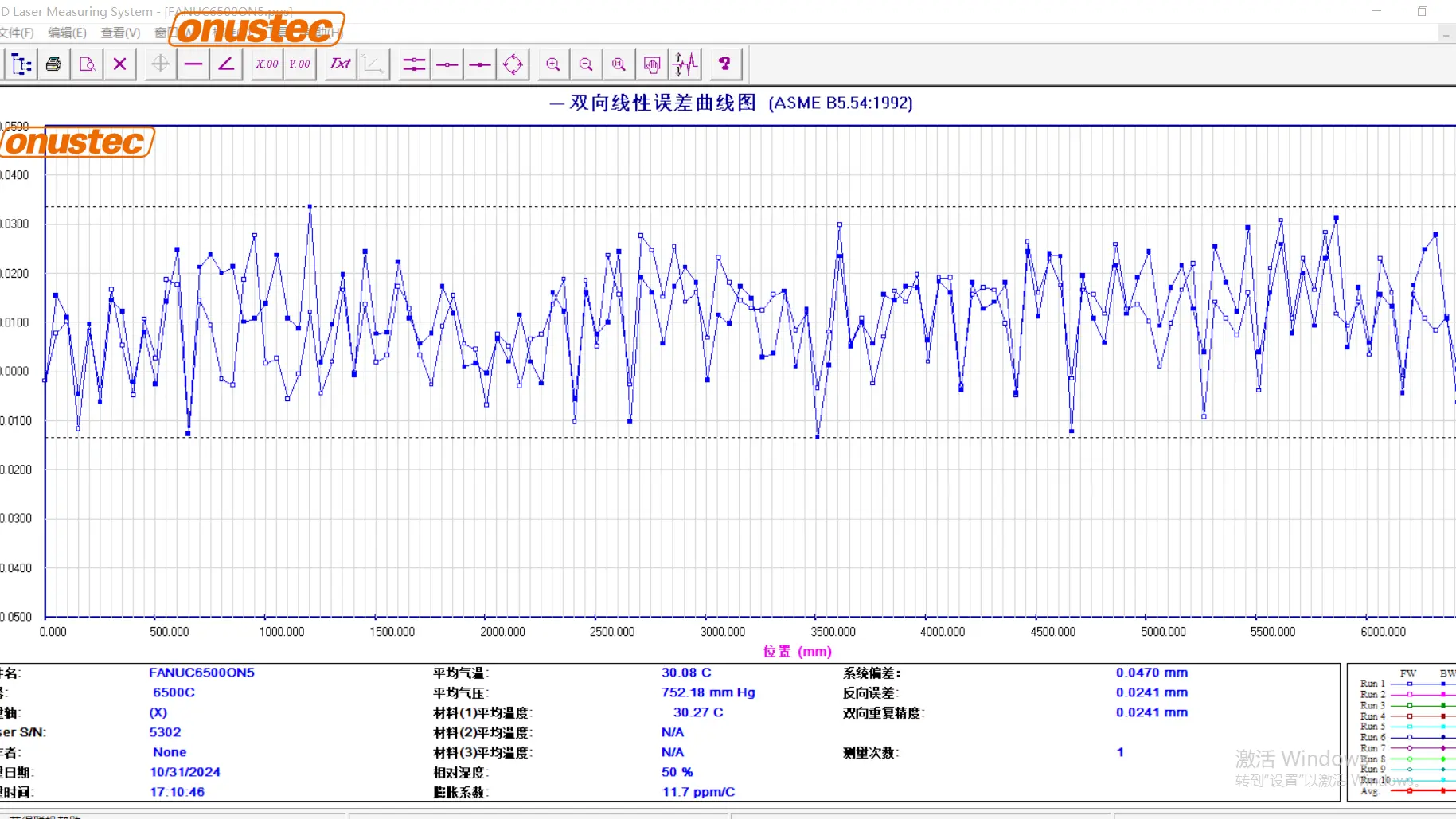

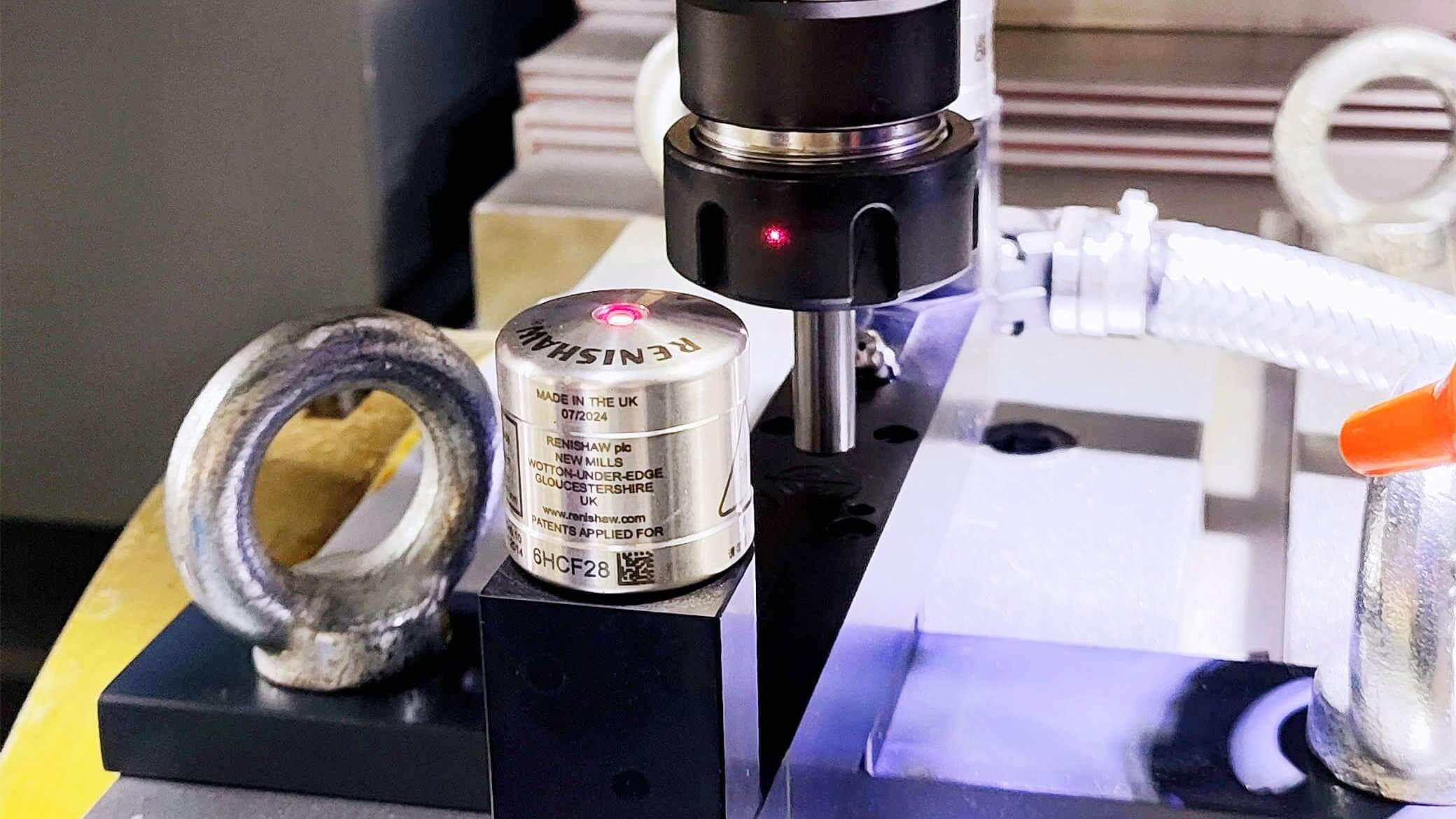

Точность станка напрямую влияет на размер и точность деталей, обработанных на станке с ЧПУ. Высокоточные станки, например, используемые в микрообработке, могут обеспечивать более жесткие допуски, чем стандартные станки. Однако более жесткие допуски обычно увеличивают затраты на обработку и время выполнения работ из-за необходимости более низких скоростей резания и более точных измерений.

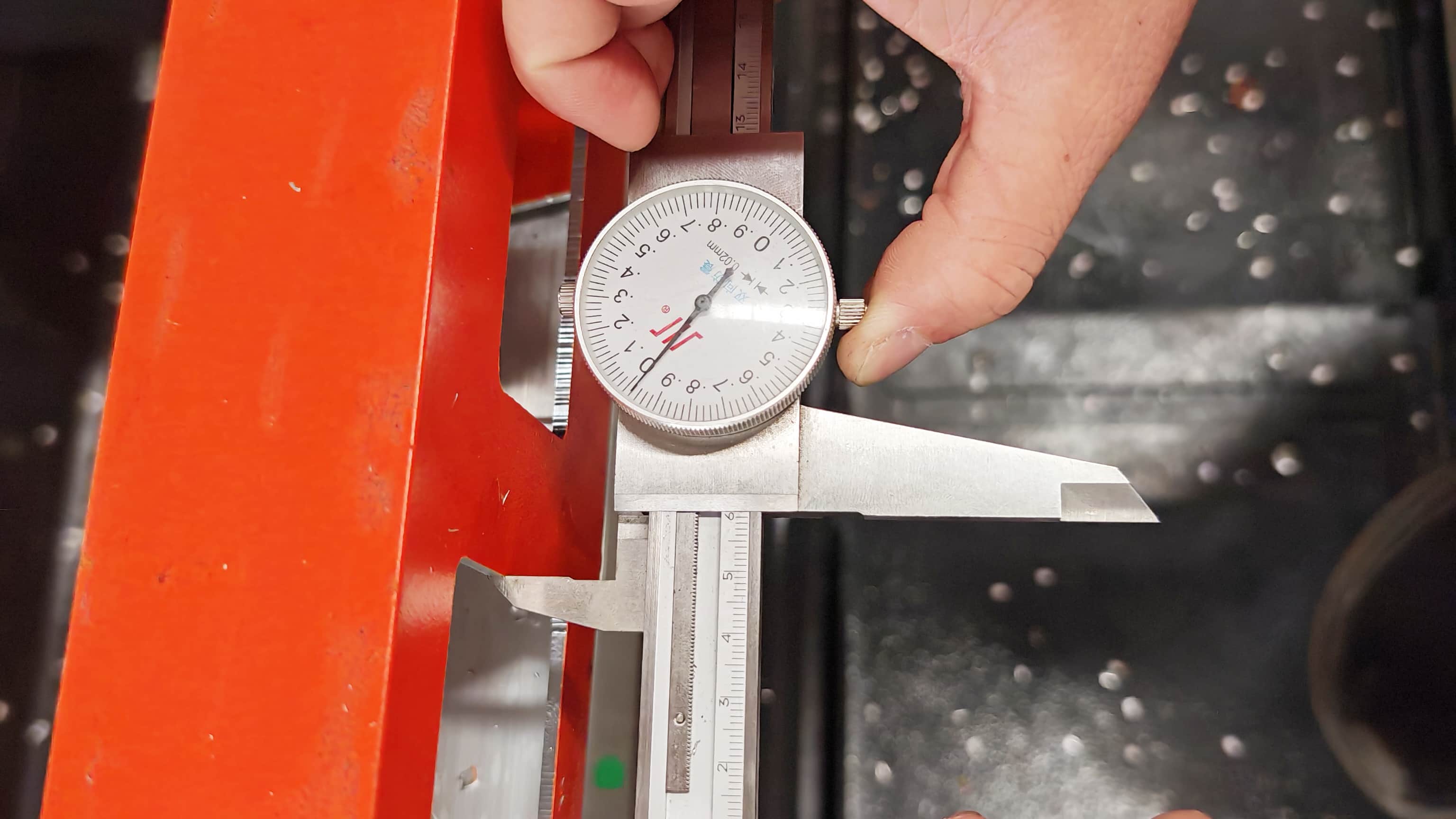

При проектировании деталей критических размеров важно выбирать станки, которые могут обеспечить требуемый уровень точности. Кроме того, отклонение станка и тепловое расширение во время обработки могут повлиять на более крупные детали, поэтому крайне важно учитывать эти факторы при проектировании прецизионных компонентов.
Досягаемость инструмента является ключевым ограничивающим фактором при обработке на станках с ЧПУ при обработке глубоких отверстий и сложных элементов. Вылет инструмента может повлиять на точность обработки, особенно при обработке глубоких пазов или сложных форм. В таблице ниже показаны ограничения радиуса действия инструмента и соответствующие им применения.
| Тип инструмента | Максимальный вылет | Подходящая глубина обработки | Общие области применения | Выбор инструмента и ограничения |
|---|---|---|---|---|
| Стандартная концевая фреза | 150 мм | Подходит для пазов и отверстий от мелкой до средней глубины. | Общие фрезерные операции | Большая длина инструмента может повлиять на точность и срок службы инструмента. |
| Расширенная концевая фреза | 300 мм | Может обрабатывать пазы глубиной до 300 мм. | Обработка глубоких пазов, токарные детали | Подходит для глубоких пазов и вырезов, но может вызвать отклонение инструмента. |
| Сверло для глубоких отверстий | 1000 мм | Возможность обработки отверстий глубиной до 1000 мм. | Обработка глубоких отверстий, детали для аэрокосмической промышленности | Большая длина инструмента требует дополнительной поддержки и устойчивости. |
Совет: Для глубоких пазов или отверстий используйте соответствующие инструменты и обеспечьте стабильность инструмента, чтобы избежать снижения точности обработки или повреждения инструмента.

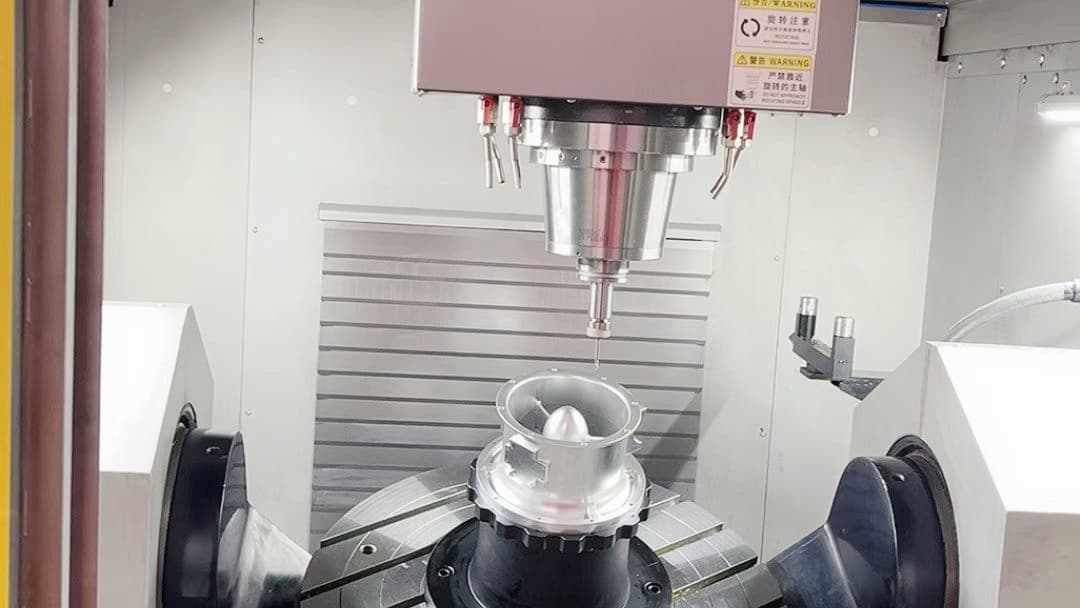

Станки с ЧПУ с несколькими осями, такие как 4- и 5-осевые станки, могут обрабатывать более сложную геометрию, чем традиционные 3-осные станки. Эти дополнительные оси позволяют поворачивать или наклонять деталь, обеспечивая обработку под разными углами без необходимости изменения положения детали. Эта возможность значительно расширяет номенклатуру изготавливаемых деталей.
При проектировании деталей сложной геометрии подумайте, нужен ли многокоординатный станок с ЧПУ для достижения желаемой формы. Например, 5-осевые станки идеально подходят для деталей с искривленными или фасонными поверхностями, обеспечивая более плавную обработку и более сложные детали.
Некоторые операции постобработки, такие как пескоструйная очистка или нанесение покрытия, могут иметь ограничения по размеру из-за ограничений оборудования. Детали большего размера могут не поместиться в шкафы для пескоструйной обработки, а для деталей размером более 3 метров, требующих анодирования, гальванопокрытия или порошкового покрытия, могут потребоваться специальные стеллажи.
Проектирование деталей с учетом последующей обработки может помочь предотвратить задержки и дополнительные расходы. Убедитесь, что ваш дизайн соответствует ограничениям по размерам оборудования для постобработки, чтобы избежать осложнений на этих этапах.
Достижение желаемого качества поверхности и допусков может оказаться сложной задачей при работе с крупными деталями. Более крупные детали обычно требуют более длительного времени обработки, а качество обработки поверхности может варьироваться в зависимости от размера и выбора инструмента. Чтобы соответствовать стандартам качества, важно найти баланс между размером и качеством поверхности.
Конструкторы должны оптимизировать свои детали так, чтобы они соответствовали возможностям машины, обеспечивая при этом достижимость допусков в рамках имеющихся инструментов и временных ограничений.
Заготовка материала — это исходный блок, используемый для создания готовой детали. Размер заготовки материала должен быть больше конечного размера детали, чтобы учесть отклонения при обработке и зазор инструмента. Обеспечение правильного размера заготовки позволяет сократить отходы материала и улучшить общий процесс обработки.
Проектирование деталей с небольшим увеличением размеров заготовки из материала обеспечивает достаточно места для вырезания шероховатостей и обработки сложных деталей.
Различные материалы имеют разные характеристики обработки, которые влияют на размер детали. Например, более твердые металлы, такие как титан, требуют специальных инструментов и более медленных скоростей обработки, в то время как более мягкие материалы, такие как алюминий, легче обрабатывать на более высоких скоростях. Толщина и жесткость материала также играют роль в обеспечении стабильности деталей во время обработки, особенно для более крупных компонентов.
Проектирование с учетом свойств материала гарантирует, что деталь может быть обработана до нужного размера без ущерба для точности.
Оптимизация конструкции для обработки на станке с ЧПУ предполагает обеспечение соответствия детали рабочему диапазону станка, что сводит к минимуму необходимость корректировок во время производства. При проектировании также следует учитывать точность выбранного станка, гарантируя достижение желаемых допусков.
Использование высокоточных станков и выбор подходящего режущего инструмента для конкретных функций повышает точность обработки. Уменьшение сложности глубоких элементов или замысловатых углов может способствовать дальнейшей оптимизации конструкции с точки зрения технологичности.
В массовом производстве контроль размера и точности деталей имеет решающее значение для достижения эффективности. Детали слишком большого размера могут привести к задержкам производства и увеличению затрат, особенно если требуется несколько установок. Баланс между скоростью производства и размером детали гарантирует, что крупномасштабное производство останется в рамках бюджета и графика.
Проектирование деталей с учетом нескольких настроек и минимизация количества необходимых операций помогает оптимизировать время производства и затраты.
Стандартизация конструкции деталей помогает избежать превышения ограничений станков с ЧПУ. Выбирая соответствующие диапазоны допусков и стандартные размеры, проектировщики могут оптимизировать производственный процесс и снизить вероятность задержек или ошибок.
Использование стандартных размеров и допусков гарантирует соответствие деталей техническим характеристикам машины, одновременно оптимизируя технологичность и снижая затраты.

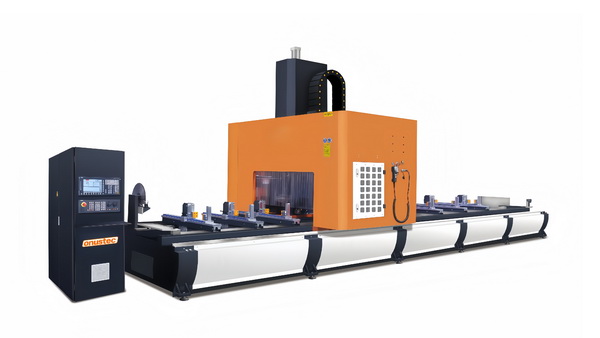

Понимание ограничений размеров станков с ЧПУ имеет решающее значение для достижения оптимальных конструкций. Тщательно учитывая рабочие параметры станка, возможности инструментов и ограничения по материалам, конструкторы могут обеспечить высокую точность при минимизации производственных затрат и времени. Guangzhou Onustec Group Ltd. предлагает передовые решения для обработки с ЧПУ, помогая клиентам оптимизировать свои конструкции для обеспечения технологичности и экономической эффективности. Их продукция обеспечивает непревзойденную точность и идеально подходит для деталей любого размера, гарантируя высокое качество результатов.
О: Ограничения по размеру станка с ЧПУ зависят от рабочей области станка, которая определяет максимальные размеры детали, которую он может обрабатывать. Например, стандартный фрезерный станок с ЧПУ может иметь рабочую зону 800 x 500 x 500 мм.
Ответ: Чтобы проектировать детали в пределах ограничений станка с ЧПУ, учитывайте рабочий диапазон станка, радиус действия инструмента и тип используемого станка с ЧПУ. Убедитесь, что детали имеют соответствующий размер, чтобы избежать необходимости переоснащения или многократной настройки.
О: Да, станки с ЧПУ могут обрабатывать большие детали, но максимальный размер зависит от типа станка. Например, для изготовления крупных деталей могут потребоваться специализированные токарные станки с ЧПУ или мощные станки, способные обрабатывать детали большего диаметра и длины.
Ответ: Толщина и жесткость материала могут влиять на ограничения обработки на станке с ЧПУ. Более твердые материалы могут потребовать более медленных скоростей резания и использования специальных инструментов, что влияет на размер детали и процесс обработки. При проектировании учитывайте свойства материалов.
Ответ: Досягаемость инструмента может быть ограничена, поскольку более длинные инструменты могут изгибаться или отклоняться, влияя на точность обработки. При разработке глубоких или сложных функций важно учитывать ограничения на досягаемость инструмента, чтобы избежать неточностей в финальной части.
