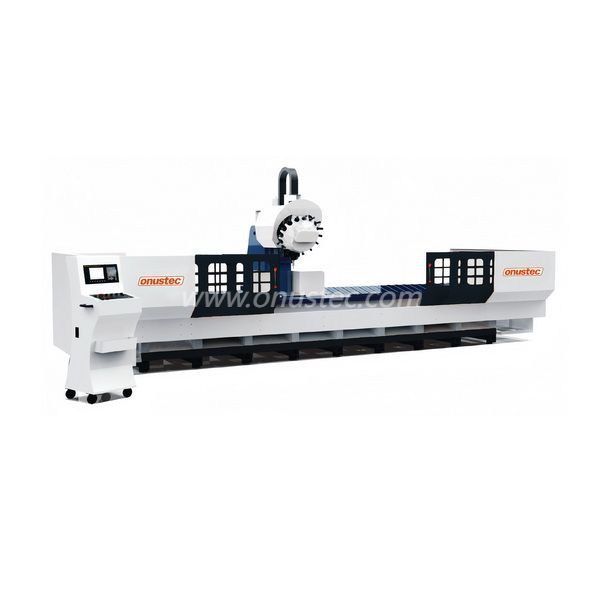

4-осевой обрабатывающий центр с ЧПУ для тяжелых условий эксплуатации BT30

Поделиться с:

Этот 4-осевой обрабатывающий центр с ЧПУ для тяжелых условий эксплуатации BT30 подходит для обработки толстых промышленных алюминиевых металлических профилей. Он использует креативные концепции дизайна и технологии производства в соответствии с высокими европейскими стандартами и обеспечивает постоянную оптимизацию.

Он использует профессиональную промышленную систему Германии Siemens с легким управляемым интерфейсом разговора с Man-Machine и творчески дополнительный компьютер Windows на станции управления для редактирования программы с помощью DXF-файлов, Step Files (Germany 3D программное обеспечение является необязательным) передача в систему NC.

Он принимает зажимную машину для литья и зажимные устройства, а также знаменитый высокий точный шпиндель, уплотнение, шариковые винты, стойка для передачи и шестерни, линейный гид, особенно наш мощный профессиональный хорошо обученный сборочный техник, который обеспечивает большой диапазон обработки для больших и составных профилей и кривой, а также высокую точность машины для высоких стандартных требований к обработке.

штат:

Количество:



Запрос цены Добавить в корзину

Функции

· Сверхмощный 4-осевой обрабатывающий центр с ЧПУ

· Разработано для экономичной и эффективной обработки промышленных алюминиевых и железных стальных профилей

· Все операции, такие как маршрутизация, бурение, постукивание, фрезерование потока, вырезание и распиливание, в то время как профиль стационарный для защиты поверхностей

· 16 Инструменты Fast Turret Tool Magazine позволяет быстро обрабатывать и короткое время изменения инструментов, оптимизируя циклы обработки

· BT30 Spindle обеспечивает мощную способность обработки для разных приложений

· Поворотная ось C доступна для непрерывной обработки от -90° до +90°.

· Две отдельные рабочие зоны включают обработку в трансфер (необязательно)

· Полубежные защитные двери для безопасной работы

· Автоматическая система смазки центральной масла

· Профессиональный контроллер Fanuc/Siemens/Mitsubishi 3-осевой

Параметры

· Операция шаттла для работы с двух сторон

· Угольная маршрутная головка для обработки снизу

· Автоматический датчик инструмента и измерение длины

· Конвейерная система автоматических чипов

· Сканер штрих -кода

· Принтер этикетки

· Держатели инструментов

· Коллете Чак

· Коллеты

· Увировали лезвия

· Инструменты

Модель №	ОТ-BT304
Ход поездок
Ось X.	6500 мм (доступна другая длина)
Ось Y.	400 мм
Ось Z.	400 мм
Рабочая стола
Измерение (l*w)	6500×500 мм
Максимум Вес	4000 кг
T Groove ширина	15 мм
T Groove qty./center dis.	5 шт/100 мм
Кормление
Ось	X	Y	Z
Скорость кормления	60 м/мин	28 м/мин	28 м/мин
Скорость обработки	15 м/мин	15 м/мин	15 м/мин
Точность позиционирования	± 0,05 мм	± 0,02 мм	± 0,02 мм
Точность перемещения (300 мм)	± 0,01 мм	± 0,01 мм	± 0,01 мм
Шпиндель
Власть	5,5 кВт
Максимум Крутящий момент	35,0 нм
Скорость	12000 об / мин
Журнал инструментов
Тип журнала	Башня
Инструмент хвостовик	BT30
Емкость	16
Инструмент Чан Чан	2S
Тип вождения	Прямой
Уровень баланса	G1 (ISO1940)
Направление сборки	Вертикальный
Ограничение инструмента
Максимум Диапазон	FP75 мм
Максимум Длина	350 мм
Максимум Масса	8000 г
Источник питания
Напряжение	415V/380V/220V в соответствии с требованиями
Требование трансформатора	25 кВА
Воздушный источник	0,6 МПа ~ 0,9 МПа 600 л/мин
Охлаждение
Обработка	Система охлаждения тумана
	Система охлаждения утилизации воды (необязательно)
Шпиндель	Воздушное охлаждение
Смазка
Шаровой винт	Автоматическая система смазки масла
Линейный гид	Автоматическая система смазки масла
Сбор пыли
Стандартный	Ручный ящик для толчка
Необязательный	Чип -конвейерная система
Защита
Защита машины	Полубетая дверь защиты
Направляющая железнодорожная защита	X Защита передвижения концертины
Машины данных
Длина	8600 мм
Ширина	2800 мм
Высота	3300 мм
Масса	6000 кг
Требования к эксплуатации машины
Электричество	30 кВт 3фазы
Температура окружающей среды	5 ~ 40 с. Степень
Влажность окружающей среды	30 ~ 70
Интенсивность вибрации	<0,5 г
Защитить от плавающей пыли, коррозийного воздуха
Сопротивление заземления	<10 Ом
