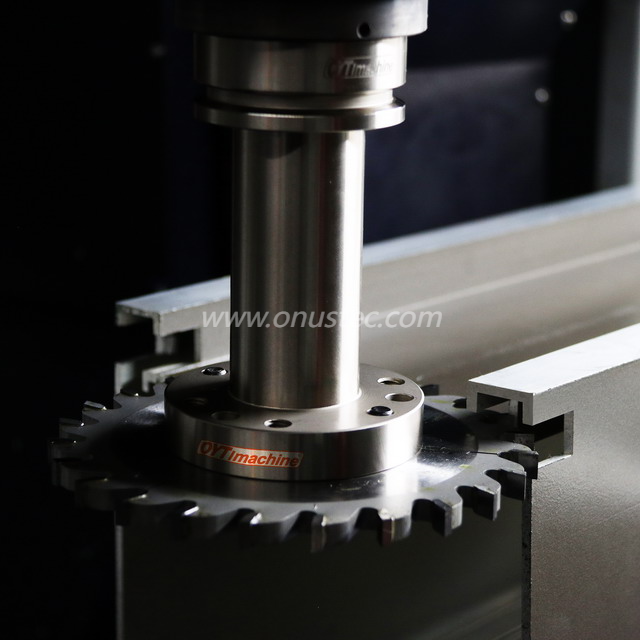

3-осевой фрезерный станок с ЧПУ для алюминиевого профиля: лучшие области применения и факторы выбора

Производственные предприятия сегодня постоянно сталкиваются с жесткой реальностью закупок. Вы должны сбалансировать высокие производственные потребности алюминиевых профилей со строгими бюджетами на капитальное оборудование. Достижение максимальной производительности без перерасхода средств остается ежедневной задачей для руководителей производства. В дискуссиях по сложной механической обработке в аэрокосмической отрасли часто отдаются предпочтение сложным 4- и 5-осным станкам. Однако 3-осевая конфигурация остается абсолютной основой обработки линейного профиля. Он обеспечивает непревзойденное соотношение затрат и производительности для односторонних операций.

В этом руководстве представлена ​​научно обоснованная основа для оценки и включения в короткий список мукомольного оборудования. Мы поможем вам реализовать надежный 3-осевой фрезерный станок с ЧПУ для алюминиевого профиля, не поддаваясь поверхностным заявлениям поставщиков. Вы узнаете, как подобрать технические характеристики машины непосредственно к узким местам вашего производства. Правильный выбор немедленно защитит ваши капиталовложения. Это также обеспечивает стабильное качество деталей при длительном производстве. Давайте рассмотрим основные требования к высокоскоростной обработке алюминия.

Ключевые выводы

• Границы применения: 3-осевые системы очень выгодны для односторонних операций (сверление, прорезание пазов, нарезание резьбы) на линейных алюминиевых профилях, но требуют ручного перемещения для многосторонней обработки.

• Основные характеристики: алюминий требует высоких скоростей шпинделя (12 000–24 000 об/мин) и агрессивной эвакуации стружки для предотвращения приваривания стружки; жесткость отходит на второй план по сравнению с обработкой стали.

• Общая стоимость владения (TCO). Истинные затраты выходят за рамки розничной цены и в значительной степени учитывают занимаемую площадь по оси X, настройки пневматического крепления и обучение операторов для индивидуальной экструзии.

• Короткий список поставщиков: Надежный поставщик должен предоставить поддающиеся проверке данные временных исследований и данные испытаний вашего конкретного сплава (например, 6061 против 7075), а не только общие характеристики быстрого хода.

Формулировка бизнес-задачи: когда 3-осевой станок является подходящей инвестицией?

Прежде чем покупать новое оборудование, вы должны тщательно оценить соотношение затрат и возможностей. Сравните капитальные затраты на 3-осевой центр обработки алюминиевых профилей с ЧПУ и 4-осевые или 5-осевые альтернативы. Дополнительные топоры стоят значительных денег. Они также усложняют ваши повседневные операции. Плата за неиспользуемые оси быстро снижает окупаемость инвестиций. 3-осевая система превосходно подходит для обработки линейных профилей, требующих операций в одной плоскости.

Тщательно оцените текущие задержки производства, чтобы выявить истинные узкие места. Замедляют ли ручные процессы компоновки работу вашей сборочной команды? Ваши нынешние маршрутизаторы недостаточно мощны для интенсивного ежедневного использования? Вызывают ли операции с несколькими настройками постоянные неточности? Выявление этих болевых точек помогает обосновать модернизацию оборудования. Замена ручных сверлильных станций или медленных фрезерных станков дает немедленный прирост производительности.

Прежде чем приступить к выбору поставщика, вы должны определить четкие критерии успеха. Успешная реализация зависит от измеримых показателей эффективности. Рассмотрите возможность целенаправленного улучшения операционной деятельности на вашем этаже:

• Достигните 40% сокращения общего времени цикла на экструзию.

• Полностью исключите дополнительные операции по снятию заусенцев за счет оптимизации параметров резки.

• Сохраняйте повторяемость менее 0,1 мм на непрерывных профилях длиной 3 метра.

• Сокращение количества брака, вызванного ошибками ручного измерения.

Мы также должны признать присущие машине ограничения в отношении сложной геометрии. Ваш основной профиль требует постоянного многостороннего контуринга? В этом случае 3-осевой станок приведет к неприемлемым ошибкам ручного управления. Операторы должны вручную переворачивать детали для второстепенных операций. Такое ручное перемещение нарушает жесткие допуски и увеличивает затраты на рабочую силу. Выбирайте 3-осевой станок только в том случае, если обработка за одну установку охватывает большую часть вашего каталога.

Высокопроизводительные применения для обработки алюминиевых профилей

Некоторые отрасли промышленности получают огромную выгоду от специализированного оборудования для обработки линейного профиля. Архитектурные и фасадные системы представляют собой огромный рынок для этих машин. Навесные стены, оконные рамы и профили структурного остекления требуют высокой точности. Они требуют быстрого выполнения пазов и точной подготовки петель. 3-осевая установка легко обрабатывает эти длинные экструзии. Вы достигаете идеального выравнивания сложных архитектурных конструкций.

Транспорт и производство электромобилей (EV) также в значительной степени полагаются на экструдированный алюминий. Инженеры проектируют аккумуляторные корпуса, используя легкие конструкционные компоненты. Компоненты шасси и внутренние детали железнодорожного транспорта требуют строгих линейных допусков. Возможности линейной обработки длины делают 3-осевые станки идеальными для поставщиков электромобилей. Вы можете поддерживать строгий контроль качества при производстве крупных партий.

Создание систем промышленной автоматизации представляет собой еще один высокодоходный сектор применения. Заводы по всему миру используют алюминиевые профили с Т-образными пазами для изготовления нестандартных конструкций. Направляющие конвейерной системы и специальные ограждения машины требуют бесчисленных просверленных отверстий и нарезанной резьбы. Обработка профилей типа Bosch Rexroth требует высокоскоростного нарезания резьбы и точного сверления. Автоматизированный характер 3-осевого центра исключает утомительное ручное размещение отверстий.

Вы должны четко понимать операции, выходящие за рамки объема работ, чтобы предотвратить дорогостоящее повреждение оборудования. Не пытайтесь создавать 3D-формы с глубокими полостями на этих конкретных машинах. Полностью избегайте тяжелой черновой обработки цельных титановых или стальных блоков. Для выполнения тяжелых задач требуются шпиндели с высоким крутящим моментом и массивные чугунные рамы. Неправильное использование обрабатывающего центра профиля приводит к преждевременному выходу шпинделя из строя и аннулированию гарантии.

Критические оценочные размеры для технических характеристик алюминия

Алюминий в процессе обработки действует совсем иначе, чем сталь. Внимательно объясните динамику шпинделя своей команде по закупкам. Для чистого реза алюминию необходимы высокие обороты, а не высокий крутящий момент. Вам нужна скорость шпинделя в диапазоне от 12 000 до 24 000 об/мин. Высокие скорости легко разрезают мягкий металл. Прецизионные цанги становятся обязательными при таких экстремальных скоростях. Цанги ER32 или HSK63F эффективно справляются с высокочастотной вибрацией. Плохая фиксация инструмента вызывает вибрацию, которая сразу же портит качество поверхности.

Удаление стружки и управление температурным режимом требуют вашего полного внимания. Алюминий — клейкий материал при сильном нагреве. Стружка может легко привариться к вашим дорогим концевым фрезам. Мы должны тщательно оценить системы охлаждения.

Сравнение систем охлаждения для обработки алюминия

Мы рекомендуем смазку минимальным количеством (MQL) для большинства работ с линейным профилем. MQL предотвращает истирание инструмента, сохраняя при этом станину относительно сухой. Плохое удаление стружки неизбежно приводит к ухудшению качества обработки поверхности и поломке инструментов.

Удержание заготовки представляет собой уникальные проблемы по длинным осям X. Алюминиевые профили требуют специального зажима для предотвращения прогиба. Стандартные тиски не могут должным образом закрепить 6-метровый профиль. Внимательно оцените системы пневматических тисков во время демонстраций вашим поставщикам. Пневматические зажимы могут перемещаться автоматически или полуавтоматически. Такое изменение положения предотвращает искажение профиля во время агрессивных циклов обработки. Правильный зажим гарантирует сохранение точности размеров на всем протяжении.

Прежде чем принять окончательное решение, оцените жесткость рамы в сравнении с весом портала. Обработка стали требует массивных чугунных станин для поглощения низкочастотных вибраций. В обрабатывающих центрах для алюминиевого профиля используется другая структурная философия. В них часто используются сварные стальные станины, предназначенные для поглощения высокочастотных вибраций. Инженеры спроектировали портал таким образом, чтобы он оставался легким и обеспечивал быстрое ускорение. Не переусердствуйте с весом портала, иначе вы пожертвуете важной скоростью обработки.

Модернизация до 3-осевого центра обработки алюминиевых профилей с ЧПУ

Скорость является максимальным фактором повышения производительности при профильной обработке. Однако вам необходимо понять, что на самом деле означает слово «быстро» в производстве. Продавцы агрессивно продвигают свои скоростные тарифы, чтобы привлечь покупателей. Ускоренный ход определяет, насколько быстро машина движется без резки материала. Фактическая скорость подачи при резке определяет истинное время производственного цикла. Станок с невероятным быстрым ходом может столкнуться с трудностями при обработке тяжелых пазов. Всегда отдавайте приоритет возможностям подачи резки, а не скорости движения в пустом пространстве.

Интеграция 3-осевого центра обработки алюминиевых профилей с ЧПУ требует передовой технологии двигателей. Серводвигатели переменного тока с замкнутым контуром абсолютно необходимы для поддержания точности на высоких скоростях. Они постоянно сверяют положение гентри с управляющим программным обеспечением. В этих сервоприводах используются абсолютные энкодеры, чтобы минимизировать риск потери шагов. Шаговые двигатели лишены этой петли обратной связи и теряют положение при агрессивных движениях. Избегайте машин с шаговым приводом для больших перемещений по оси X.

Эффективность смены инструмента существенно влияет на вашу ежедневную производительность. Объёмные профильные работы требуют частой смены инструментов для сверления, нарезания резьбы и прорезания пазов. Сравните линейные автоматические устройства смены инструмента с карусельными конструкциями. Линейные сменщики, установленные непосредственно на портале, обеспечивают молниеносную замену. Смена инструмента за 10 секунд становится огромной проблемой в течение сотен циклов. Требуйте времени смены инструмента менее 5 секунд, чтобы максимально увеличить время безотказной работы шпинделя.

Интеграция программного обеспечения определяет, насколько плавно ваш станок выполняет сложные траектории движения инструмента. Системы управления премиум-класса легко анализируют упреждающий G-код. Возможности прогнозирования позволяют диспетчеру предвидеть предстоящие изменения направления. Здесь превосходят системы Siemens, Fanuc или высокопроизводительные контроллеры на базе ПК. Они автоматически замедляют шпиндель при прохождении острых углов. Такое точное управление скоростью предотвращает образование строжек на углах и значительно продлевает срок службы инструмента.

Реалии реализации и минимальные ограничения

Интеграция длинномерного оборудования требует тщательного планирования цеха. Машины с алюминиевым профилем, как известно, имеют длину, часто от 3 до 7 метров. Вы не можете просто измерить площадь самой машины. Вы должны учитывать значительные зоны погрузочно-разгрузочных работ вокруг оборудования. Операторам необходимо достаточно свободного пространства для безопасных процедур погрузки и разгрузки. Поддоны с необработанными экструдированными материалами требуют площадок для хранения рядом со станиной машины. Неспособность спланировать эти зоны приводит к огромным логистическим пробкам.

Признайте необходимость обучения, связанного с новой технологией ЧПУ. Отказ вашей бригады от ручных пил и дрелей требует соответствующей подготовки. Полное внедрение ЧПУ требует от ваших программистов владения программным обеспечением CAM. Операторы должны понимать индивидуальные рабочие смещения, чтобы справляться с небольшими изменениями экструзии. Инвестируйте в комплексные пакеты обучения поставщиков во время первоначальной установки. Экономия на обучении приводит к поломке шпинделей и разочарованию рабочих на полу.

Выявляйте распространенные уязвимости при обслуживании, чтобы обеспечить бесперебойную работу вашей машины. Мелкая алюминиевая пыль действует на механические компоненты как абразивный порошок. Загрязнение линейных направляющих приводит к преждевременному выходу из строя подшипников. Вы должны соблюдать строгие ежедневные графики очистки всех открытых перил. Утечки в пневматических линиях также мешают работе в условиях высокой вибрации. Еженедельно проверяйте регуляторы давления воздуха, чтобы обеспечить постоянную силу зажима. Научите операторов правильному циклу прогрева шпинделя, чтобы предотвратить преждевременный износ подшипников.

Прежде чем выдавать какой-либо заказ на поставку, выполните строгий план действий. Посоветуйте своему отделу закупок потребовать физическое подтверждение концепции (PoC). Отправьте стандартный 3-метровый файл САПР для экструзии вашим поставщикам, включенным в короткий список. Попросите их выполнить физический тестовый разрез на своих демонстрационных машинах. Проверьте полученное время цикла и проверьте качество поверхности самостоятельно. Это ощутимое доказательство предотвращает дорогостоящие сюрпризы после того, как машина прибудет на ваш этаж.

Заключение

Специализированный 3-осевой фрезерный станок с ЧПУ для алюминиевого профиля эффективно увеличивает окупаемость инвестиций. Он служит незаменимым активом для линейного одноустановочного производства. Вы достигаете высочайшей точности и при этом значительно снижаете потребность в ручном труде. Переход от ручной обработки к автоматизированному фрезерованию преобразит ваше производство.

Покупку строго согласовывайте с фактической геометрией профиля и необходимым объемом. Не переусердствуйте с необработанными спецификациями скорости или ненужными дополнительными осями. Позвольте ограничениям объекта и реалистичным возможностям оператора определять вашу окончательную матрицу решений. Умные закупки направлены на устранение непосредственных узких мест, а не на погоню за теоретическими возможностями.

Немедленно проверьте текущее время обработки профиля, чтобы установить базовый уровень. Проконсультируйтесь напрямую с опытными инженерами по инструментам относительно ваших конкретных алюминиевых сплавов. Укажите точные скорости шпинделя и необходимые вам требования к пневматическому зажиму. Примите решительные меры сегодня, чтобы обеспечить более прибыльное будущее производства.

Часто задаваемые вопросы

Вопрос: Может ли 3-осевой станок для алюминиевого профиля резать сталь или титан?

О: В целом нет. Инженеры проектируют эти станки с высокоскоростными шпинделями с низким крутящим моментом, оптимизированными специально для обработки мягких металлов. Обработка стали требует огромного крутящего момента и чрезвычайной жесткости конструкции. Использование этих высокоскоростных станков для обработки стали может привести к катастрофическому выходу шпинделя из строя. Вы также со временем ухудшите геометрию портала. Всегда используйте машину, подходящую для выбранного вами материала.

Вопрос: Какую максимальную длину профиля может обрабатывать стандартный 3-осевой станок?

Ответ: В стандартных конфигурациях перемещение по оси X обычно составляет от 3 до 7 метров. Для более длинной экструзии вам нужны машины с возможностью сквозного прохода. Вы также можете использовать специализированное программное обеспечение для изменения положения. Однако перемещение длинных профилей через станок часто нарушает строгие позиционные допуски. Планируйте свои инвестиции с учетом наиболее распространенной длины экструзии.

Вопрос: Как предотвратить прилипание алюминия к концевым фрезам во время быстрой обработки?

Ответ: Вы должны идеально управлять нагревом и удалением стружки. Используйте однозубые или двухзубые концевые фрезы из полированного твердого сплава, чтобы обеспечить максимальное пространство для канавок. Поддерживайте агрессивные скорости подачи, чтобы нагреть стружку, а не инструмент. Внедрите высококачественную систему минимального количества смазки (MQL) для предотвращения истирания.

Вопрос: Всегда ли для 3-осевого станка требуется выделенный оператор?

О: Во время активного цикла резания нет. Машина работает автономно. Однако загрузка и разгрузка длинных изделий требует ручного вмешательства. Операторы также должны очищать стружку между тяжелыми циклами. Вы можете автоматизировать загрузку с помощью роботизированной подачи прутка, но это значительно изменит требуемую площадь вашего производственного цеха.
