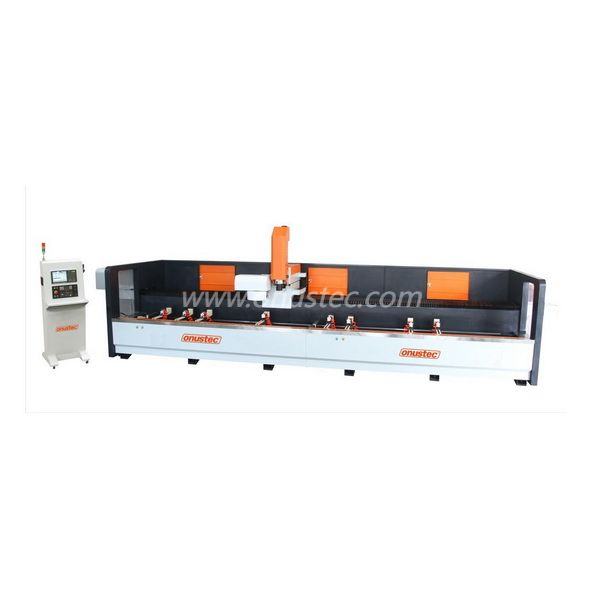

3-осевая обработка алюминиевого профиля алюминиевого профиля ЧПУ

Поделиться с:

Этот 3-осевой центр обработки профиля с ЧПУ алюминия применим для обработки профиля алюминиевого металла, он принимает творческие концепции дизайна и производственную техника в соответствии с немецкими высокими стандартами и непрерывной оптимизацией.

Он использует профессиональную промышленную систему Германии Siemens с легким управляемым интерфейсом разговора с Man-Machine и творчески дополнительный компьютер Windows на станции управления для редактирования программы с помощью DXF-файлов, Step Files (Germany 3D программное обеспечение является необязательным) передача в систему NC.

Он принимает зажимную машину для литья и зажимные устройства, а также знаменитый высокий точный шпиндель, уплотнение, шариковые винты, стойка для передачи и шестерни, линейное руководство, особенно наш мощный профессиональный хорошо обученный сборка сборки, который обеспечивает большой диапазон обработки для больших и составных профилей и кривой, а также высокую точность машины для высоких стандартных требований к обработке.

штат:

Количество:



Запрос цены Добавить в корзину

Функции

· Обработка профиля с 3 асоми

· Разработано для экономичной и эффективной обработки алюминиевых и тонкостенных стальных профилей

· Все операции, такие как маршрутизация, бурение, постукивание, фрезерование потока, вырезание и распиливание, в то время как профиль является стационарным для защиты поверхностей профиля

· Двойная сторона 8 позиций Linear Tool Magazine обеспечивает быстрое обработку и короткое время изменения инструмента, одновременно оптимизируя циклы обработки

· Программное обеспечение для оператора CAM с графическим 3D -дисплеем заготовки (опция)

· Журнал может быть оснащен лопачкой T -слот для фрезерного фрезерования профилей Transom.

· Угловые головки для бокового и профиля

· Креативная система двойной промышленной работы и системы эксплуатации Windows

· Две отдельные рабочие зоны включают обработку в операции трансфера (опция)

· 18,5 'Панель ПК, порты USB и сетевое соединение

· Автоматическая система смазки центральной масла

· 3-осевой контроллер

· Camquix (опция)

Параметры

· Операция шаттла для работы с двух сторон

· Угольная маршрутная головка для обработки снизу

· Tlot Blade для профиля профиля и Mullion

· Автоматический датчик инструмента и измерение длины

· Конвейерная система автоматических чипов

· Сканер штрих -кода

· Принтер этикетки

· Держатели инструментов

· Коллете Чак

· Коллеты

· Увировали лезвия

· Инструменты

Модель №	OYT-C630
Ход поездок
Ось X.	6200 мм
Ось Y.	300 мм
Ось Z.	300 мм
Кормление
Ось	X	Y	Z
Скорость кормления	96 м/мин	30 м/мин	30 м/мин
Скорость обработки	15000 мм/мин	15000 мм/мин	15000 мм/мин
Сервомотор	2,0 кВт	1,5 кВт	1,5 кВт
Точность повторного расположения	± 0,05 мм	± 0,05 мм	± 0,05 мм
Шпиндель
Власть	9,5 кВт
Максимум Скорость	24000 об / мин
Инструмент хвостовик	ISO 30
Журнал инструментов
Тип журнала	Двойной линейный тип
Емкость	4+4
Инструмент Чан Чан	5 с
Источник питания
Напряжение	415V/380V/220V в соответствии с требованиями
Требование трансформатора	25 кВА
Воздушный источник	0,6 МПа ~ 0,9 МПа
Потребление воздуха	100 л/мин
Охлаждение
Обработка	Система охлаждения тумана
Шпиндель	Воздушное охлаждение
Смазка
Шаровой винт	Автоматическая система центральной масляной смазки
Линейный гид	Автоматическая система центральной масляной смазки
Сбор пыли
Стандартный	Ручный ящик для толчка
Необязательный	Чип -конвейерная система
Защита
Защита машины	Защитные двери
	Электронная защита датчиков света
Машины данных
Размер (LXWXH)	8000x2000x2300 мм мм
Масса	5000 кг
Операционные требования
Общая мощность	14,5 кВт
Температура окружающей среды	5 ~ 40 с. Степень
Влажность окружающей среды	30 ~ 70
Интенсивность вибрации	<0,5 г
Защитить от плавающей пыли, коррозийного воздуха
Сопротивление заземления	<10 Ом
