Программирование ЧПУ (программирование числового программного управления) производит революцию в мире производства. Как он преобразует цифровые проекты в точные, реальные детали? Этот процесс является основой таких отраслей, как аэрокосмическая, автомобильная и медицинская отрасли, где точность имеет решающее значение. В этой статье мы рассмотрим определение, типы и программное обеспечение, используемое при программировании ЧПУ. Вы узнаете, как оно повышает эффективность, автоматизирует сложные задачи и управляет современными производственными системами.
Программирование ЧПУ включает в себя создание подробных инструкций, которые помогут станкам с ЧПУ выполнять точные задачи, такие как резка, сверление и фрезерование. Процесс начинается с модели САПР, которая представляет собой цифровой проект изготавливаемой детали. Эти модели затем преобразуются в машиночитаемый G-код с помощью программного обеспечения автоматизированного производства (CAM). G-код предоставляет станку все необходимые данные о траекториях инструмента, скоростях подачи и скоростях, необходимых для точного изготовления детали. Программирование ЧПУ гарантирует, что станок выполняет эти задачи с минимальным вмешательством человека, максимизируя эффективность производства.
Программирование ЧПУ основано на нескольких ключевых компонентах, которые работают вместе, чтобы обеспечить точные результаты производства. В таблице ниже представлены эти компоненты, их функции, приложения, технические характеристики и соображения.
| Компонент | Функция Ключ | приложения | Технические характеристики | Соображения |
|---|---|---|---|---|
| Блок управления станком с ЧПУ | Интерпретирует запрограммированные инструкции и направляет движения машины. | Управляет действиями станка, такими как резка, сверление и фрезерование. | Частота процессора: от 500 МГц до 3 ГГц; Тип системы управления: разомкнутый/замкнутый контур | Убедитесь, что блок управления соответствует возможностям машины. |
| Инструменты | Отвечает за удаление материала с заготовки. | Используется для резки, формовки, сверления и фрезерования. | Типы инструментов: концевые фрезы, сверла, токарные станки; Материал инструмента: твердый сплав, быстрорежущая сталь. | Выбор инструмента должен соответствовать типу материала и желаемому резу. |
| Устройства обратной связи | Предоставляет данные в режиме реального времени о положении машины. | Используется для точного позиционирования и исправления ошибок. | Тип датчика: энкодеры, линейные весы; Точность: от 0,01 мм до 0,1 мм. | Для получения точной обратной связи необходима регулярная калибровка. |
| Системы привода | Преобразует электрические сигналы в механическое движение. | Направляет движение станка с ЧПУ по заданным осям. | Типы двигателей: шаговый, сервопривод; Крутящий момент: от 0,1 до 100 Нм; Скорость: до 10 000 об/мин. | Соответствие мощности двигателя размеру и нагрузке машины имеет решающее значение. |
Совет: При выборе компонентов для систем ЧПУ всегда учитывайте совместимость блока управления станком, устройств обратной связи и систем привода, чтобы обеспечить оптимальную производительность и точность.
G-код — это основной язык, используемый в программировании ЧПУ. Он состоит из набора команд, управляющих движением станков с ЧПУ. Эти команды указывают машине, как двигаться, куда двигаться и когда остановиться. Общие G-коды включают G00 для быстрого позиционирования, G01 для линейной интерполяции и G02/G03 для круговой интерполяции. Эти коды сообщают машине, как именно перемещаться по траекториям инструмента, определенным в программе. При обработке на станках с ЧПУ понимание и правильное применение G-кода имеет основополагающее значение для достижения высококачественных и точных результатов.
Ручное программирование ЧПУ — это самая базовая форма программирования ЧПУ, при которой программист вручную вводит каждую команду в консоль управления станком. Этот метод требует глубокого понимания операций машины и синтаксиса G-кода. Хотя ручное программирование обеспечивает точный контроль, оно отнимает много времени и подвержено человеческим ошибкам. В основном он используется для простых деталей или в ситуациях, когда программное обеспечение CAD/CAM недоступно. Однако он менее эффективен по сравнению с современными методами, такими как программирование CAM, которые обеспечивают автоматизацию и снижение ошибок.

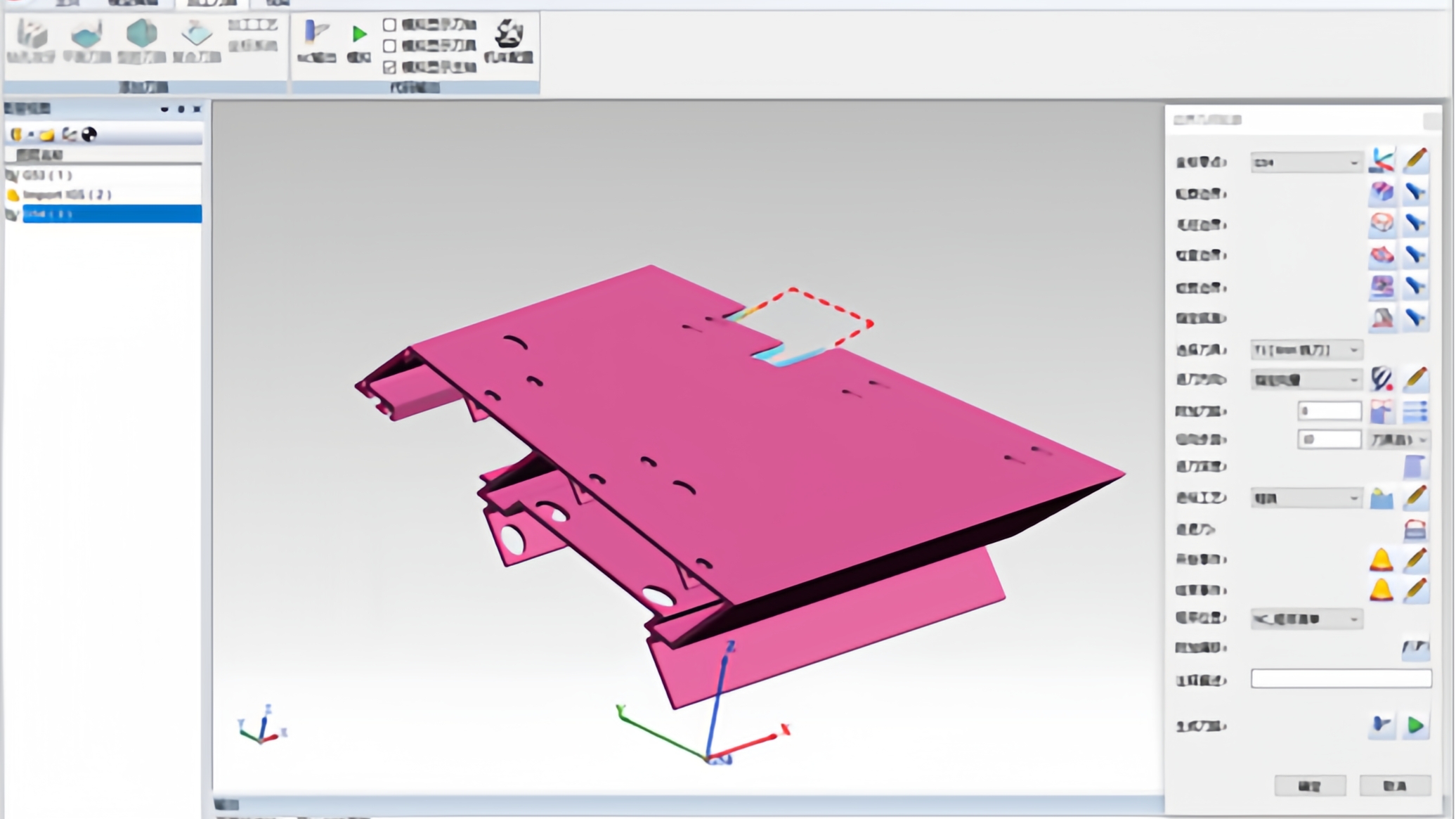

При программировании CAM используется специализированное программное обеспечение для создания программ ЧПУ на основе моделей САПР. Программное обеспечение преобразует конструкцию детали в траектории движения инструмента и автоматически генерирует соответствующий G-код. Программирование CAM является наиболее распространенным и предпочтительным методом, поскольку оно быстрее, точнее и менее подвержено ошибкам по сравнению с программированием вручную. Программное обеспечение CAM позволяет эффективно программировать сложные детали, визуализировать траектории движения инструмента и предоставлять расширенные функции, такие как моделирование, для обнаружения потенциальных ошибок перед фактической обработкой. Этот тип программирования особенно полезен для крупносерийного производства.
Диалоговое программирование ЧПУ упрощает процесс, позволяя операторам создавать программы непосредственно на панели управления станка. Вместо ввода необработанного G-кода операторам предлагается дать ответы на вопросы или заполнить параметры траекторий, скоростей и подач. Этот удобный интерфейс идеально подходит для операторов, работающих над более простыми задачами или созданием прототипов. Хотя диалоговое программирование просто в использовании, оно обычно ограничивается базовыми операциями и не предлагает расширенных возможностей программирования CAM для сложных деталей.
Программное обеспечение CAD (компьютерное проектирование) используется для создания 2D и 3D моделей изготавливаемых деталей. Эти цифровые модели являются основой программирования ЧПУ. Программные инструменты САПР, такие как SolidWorks и AutoCAD, позволяют дизайнерам разрабатывать точные модели с подробными спецификациями. После завершения проекта он экспортируется в программное обеспечение CAM для генерации траектории движения инструмента и создания G-кода. Программное обеспечение САПР помогает гарантировать точность и полноту проектирования, снижая вероятность ошибок во время обработки.
Программное обеспечение CAM (автоматизированное производство) используется для перевода моделей САПР в машиночитаемые инструкции для станков с ЧПУ. Популярные программные инструменты CAM, такие как Mastercam, Fusion 360 и SolidCAM, автоматизируют процесс создания траекторий движения инструмента и G-кода. Эти инструменты позволяют программистам ЧПУ эффективно определять операции обработки, выбор инструментов и параметры резания. Программное обеспечение CAM не только экономит время, но и снижает количество человеческих ошибок, моделируя процесс обработки и обнаруживая потенциальные проблемы, такие как столкновения инструментов, еще до начала обработки.
| Основные | функции | программного обеспечения CAM Пример | приложения | Пример программного обеспечения Функция |
|---|---|---|---|---|
| Мастеркам | Преобразует проекты САПР в G-код. | Мощные возможности для многоосевой обработки и оптимизации траектории движения инструмента. | Аэрокосмическая, автомобильная, изготовление пресс-форм | Мастеркам Х8 |
| Фьюжн 360 | Гибридное решение CAD/CAM | Облачное решение, интегрирующее CAD и CAM. | Малый и средний бизнес, быстрое прототипирование | Фьюжн 360 |
| SolidCAM | Полная интеграция с SolidWorks. | Технология iMachining для более быстрой резки | Прецизионная обработка, отрасли, использующие SolidWorks | SolidWorks CAM |
| ГиббсCAM | Программное обеспечение CAM с простым в использовании интерфейсом. | Быстрое программирование для фрезерования, токарной обработки и многозадачности | Общая обработка, медицина, аэрокосмическая промышленность | ГиббсКАМ V11 |
| Вектор Стремление | Специализируется на фрезеровании и гравировке на станках с ЧПУ. | Интуитивно понятный интерфейс, расширенные возможности гравировки. | Деревообработка, изготовление вывесок, производство мебели | Стремитесь V10 |

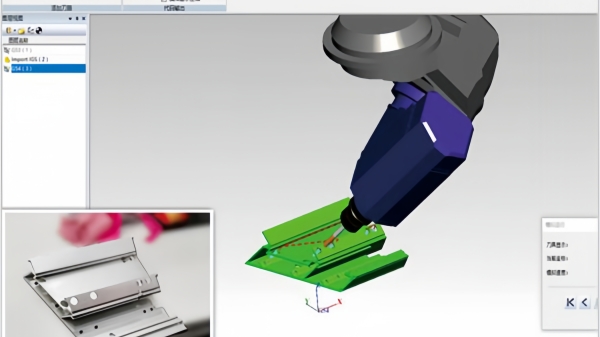

Программное обеспечение для моделирования играет решающую роль в программировании ЧПУ, виртуально проверяя G-код перед его выполнением на станке с ЧПУ. Это позволяет программистам проверить правильность траекторий инструментов и отсутствие коллизий или ошибок в программе. Программное обеспечение постобработки используется для адаптации G-кода к конкретным контроллерам станков с ЧПУ, обеспечивая совместимость и оптимизируя процесс обработки. Он преобразует данные траектории инструмента в инструкции, специфичные для станка, обеспечивая бесперебойную работу на различных станках с ЧПУ.
G-коды — это важные инструкции в программировании станков с ЧПУ, которые управляют движением и работой станков. Различные G-коды представляют различные функции, такие как линейная интерполяция, быстрое позиционирование и круговая интерполяция. Понимание этих G-кодов помогает повысить эффективность и точность программирования.
| G | -кода | Пример использования | скорости/управления | приложения |
|---|---|---|---|---|
| G00 | Быстрое позиционирование | Используется для быстрого перемещения между траекториями инструмента. | Самый быстрый | G00 X100 Y100 Z50 (быстро позиционируйте инструмент в положение X100, Y100, Z50) |
| G01 | Линейная интерполяция | Перемещает инструмент по прямой линии | Контролируемая скорость подачи | G01 X200 Y200 F150 (Инструмент движется по прямой со скоростью подачи 150 единиц в минуту) |
| G02 | Круговая интерполяция по часовой стрелке | Перемещает инструмент по дуге по часовой стрелке. | Переменная скорость подачи | G02 X200 Y200 I50 J50 F200 (движение по часовой стрелке с определенной скоростью подачи) |
| G03 | Круговая интерполяция против часовой стрелки | Перемещает инструмент по дуге против часовой стрелки. | Переменная скорость подачи | G03 X200 Y200 I50 J50 F200 (движение против часовой стрелки с определенной скоростью подачи) |
| G17 | Выбор плоскости XY | Определяет плоскость для круговой интерполяции | - | G17 (выбирает плоскость XY для дальнейшего кругового движения) |
| G90 | Абсолютное позиционирование | Позиции устанавливаются относительно фиксированной точки (обычно начала координат). | Фиксированная точка отсчета | G90 (Позиции с использованием абсолютных координат) |
| G91 | Инкрементное позиционирование | Позиции устанавливаются относительно текущей позиции | Родственник | G91 (Позиции с использованием относительных координат) |
Совет: При использовании G-кодов убедитесь, что вы правильно выбрали систему координат (абсолютную или инкрементную), чтобы избежать ненужных ошибок программирования.
М-коды используются для управления вспомогательными функциями станков с ЧПУ, такими как управление шпинделем, смена инструмента и активация подачи СОЖ. Эти коды дополняют G-коды, обеспечивая выполнение станком всех необходимых операций в процессе обработки.
| Функция | M-кода | Управление | приложением | Пример использования |
|---|---|---|---|---|
| М03 | Шпиндель включен (по часовой стрелке) | Запускает шпиндель по часовой стрелке. | Шпиндель | M03 S1000 (Запуск шпинделя при 1000 об/мин) |
| М04 | Шпиндель включен (против часовой стрелки) | Запускает шпиндель против часовой стрелки. | Шпиндель | M04 S1200 (Запуск шпинделя при 1200 об/мин, против часовой стрелки) |
| М05 | Остановка шпинделя | Останавливает шпиндель | Шпиндель | M05 (Остановка шпинделя) |
| М06 | Смена инструмента | Приказывает машине сменить инструмент. | Оснастка | M06 T01 (переход на инструмент 1) |
| М08 | Охлаждающая жидкость включена | Активирует систему охлаждения | Система охлаждения | M08 (Включение охлаждающей жидкости) |
| М09 | Охлаждающая жидкость выключена | Отключает систему охлаждения | Система охлаждения | M09 (Отключить охлаждающую жидкость) |
| М30 | Конец программы | Завершает программу и перезагружает машину. | Программное управление | M30 (Конец программы) |
Совет: При выполнении M-кодов убедитесь, что станок находится в правильном состоянии, особенно при смене инструмента или управлении шпинделем, чтобы избежать повреждения станка или инструментов.
Помимо G- и M-кодов, существуют и другие коды, которые используются в программировании ЧПУ для управления различными аспектами процесса обработки. T-коды определяют номер инструмента или коррекцию инструмента, а S-коды задают скорость шпинделя. F-коды контролируют скорость подачи, определяя, насколько быстро инструмент движется по запрограммированной траектории. D-коды используются для коррекции инструмента, а N-коды используются для преобразований, записанных вручную. Понимание этих кодов помогает программистам ЧПУ оптимизировать процесс обработки и обеспечить точность.
Mastercam — один из наиболее широко используемых пакетов программного обеспечения CAM в индустрии программирования ЧПУ. Он предлагает мощные возможности как для простых, так и для сложных задач обработки. Mastercam позволяет генерировать траектории движения инструмента, создавать G-код и моделировать операции обработки. Удобный интерфейс и широкий спектр функций делают его популярным выбором для программистов ЧПУ в таких отраслях, как аэрокосмическая, автомобильная и изготовление пресс-форм. Mastercam особенно известен своей способностью легко выполнять многоосную обработку.
Fusion 360 — это облачное программное обеспечение CAD/CAM, разработанное Autodesk. Он объединяет функции CAD и CAM, что делает его идеальным для предприятий, которым необходим оптимизированный рабочий процесс. Fusion 360 популярен среди малого и среднего бизнеса благодаря своей доступности и простоте использования. Он поддерживает 3D-моделирование, создание траектории движения инструмента и создание G-кода на единой платформе. Fusion 360 также предлагает расширенные возможности моделирования, позволяющие программистам проверять траектории движения инструмента и оптимизировать процесс обработки до начала производства.
SolidWorks CAM — это гибридное решение CAD/CAM, которое легко интегрируется с SolidWorks. Он позволяет пользователям создавать программы ЧПУ непосредственно на основе своих проектов SolidWorks. SolidWorks CAM идеально подходит для предприятий, которые уже используют SolidWorks для своих нужд САПР. Программное обеспечение упрощает создание траектории движения инструмента и создание G-кода, что делает его ценным инструментом для программистов ЧПУ. SolidWorks CAM также предлагает расширенные функции, такие как распознавание элементов, которое автоматизирует процесс программирования определенных функций деталей.
Первым шагом в написании кода ЧПУ является экспорт модели CAD в программное обеспечение CAM. Модели САПР обычно разрабатываются в таких программах, как SolidWorks или AutoCAD, и после завершения проектирования они экспортируются в программное обеспечение CAM, такое как Mastercam или Fusion 360. Модель САПР служит основой для создания траекторий движения инструмента и G-кода.
После того как модель CAD будет помещена в программное обеспечение CAM, следующим шагом будет определение операций обработки и создание траекторий движения инструмента. Траектории инструмента — это траектории, по которым будет следовать инструмент для удаления материала с заготовки. Программное обеспечение CAM позволяет пользователям визуализировать эти траектории и моделировать процесс обработки, чтобы проверить наличие потенциальных ошибок, таких как столкновения инструментов или неверные скорости.
После проверки траекторий инструмента и создания G-кода следующим шагом является передача кода на станок с ЧПУ. Это можно сделать через USB, прямую сетевую передачу или локальное соединение. После загрузки G-кода в станок оператор может начать процесс обработки, и станок с ЧПУ будет следовать инструкциям, представленным в G-коде, для изготовления детали.
Программирование ЧПУ имеет жизненно важное значение в современном производстве, обеспечивая высокую точность и эффективность производства сложных деталей. Преобразуя проекты САПР в G-код, он сводит к минимуму вмешательство человека и повышает точность производства. Различные типы программирования ЧПУ, включая ручное, CAM и диалоговое, предлагают уникальные преимущества. Выбор подходящего программного обеспечения для программирования ЧПУ, например Guangzhou Onustec Group Ltd. продукции компании, обеспечивает оптимальные результаты обработки. Guangzhou Onustec Group Ltd. предоставляет ведущие в отрасли решения, повышающие точность и производительность, что делает программирование ЧПУ незаменимой частью современного производственного процесса.
Ответ: Программирование ЧПУ — это процесс создания инструкций для станков с ЧПУ, преобразования проектов САПР в машиночитаемый G-код для таких задач, как резка, сверление и фрезерование.
Ответ: Программирование ЧПУ автоматизирует сложные задачи, сводя к минимуму вмешательство человека и повышая точность, скорость и общую эффективность производства в таких отраслях, как аэрокосмическая и автомобильная.
Ответ: Основными типами являются ручное программирование ЧПУ, программирование автоматизированного производства (CAM) и диалоговое программирование ЧПУ, каждый из которых подходит для разных уровней сложности.
О: Обычное программное обеспечение включает в себя инструменты САПР для проектирования деталей, программное обеспечение CAM, такое как Mastercam, для создания G-кода и инструменты моделирования для проверки траекторий инструмента при обработке на станках с ЧПУ.
О: Выбор зависит от ваших производственных потребностей. Такое программное обеспечение, как Fusion 360 и Mastercam, предлагает ряд функций как для простых, так и для сложных операций обработки с ЧПУ.
