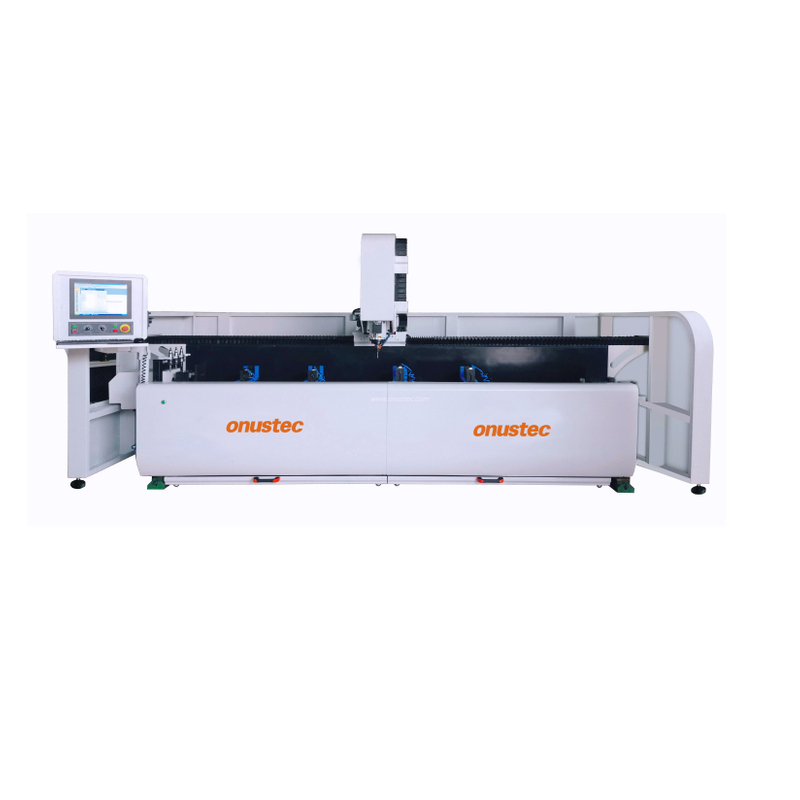

3-осевая обработка картины с ЧПУ для алюминия для алюминия

Поделиться с:

Этот 3-осевая обработка маршрутизатора с ЧПУ применим для обработки алюминиевых металлических соединений, он использует творческие концепции дизайна и производственные техники в соответствии с высокими стандартами Германии и непрерывной оптимизацией.

Он использует профессиональную промышленную систему Германии Siemens с легким управляемым интерфейсом разговора с Man-Machine и творчески дополнительный компьютер Windows на станции управления для редактирования программы с помощью DXF-файлов, Step Files (Germany 3D программное обеспечение является необязательным) передача в систему NC.

Он принимает зажимную машину для литья и зажимные устройства, а также знаменитый высокий точный шпиндель, уплотнение, шариковые винты, стойка для передачи и шестерни, линейное руководство, особенно наш мощный профессиональный хорошо обученный сборка сборки, который обеспечивает большой диапазон обработки для больших и составных профилей и кривой, а также высокую точность машины для высоких стандартных требований к обработке.

штат:

Количество:



Запрос цены Добавить в корзину

Функции

· 3-осевая копировальная маршрутизатор с ЧПУ

· Разработано для экономичной и эффективной обработки алюминиевых профилей

· Все операции, такие как маршрутизация, бурение, постукивание, фрезерование потока, вырезание и распиливание, в то время как профиль является стационарным для защиты поверхностей профиля

· Программное обеспечение для оператора CAM с графическим 3D -дисплеем заготовки (необязательно)

· Он может собирать T -слот -лезвия для окончания профилей транцев.

· Угловые головки для бокового и профиля

· Автоматическая система смазки центральной масла

· 3-осевой контроллер

· Camquix (необязательно)

Параметры

· Угольная маршрутная головка для обработки снизу

· Tlot Blade для профиля профиля и Mullion

· Автоматический датчик инструмента и измерение длины

· Конвейерная система автоматических чипов

· Сканер штрих -кода

· Принтер этикетки

· Держатели инструментов

· Коллете Чак

· Коллеты

· Увировали лезвия

· Инструменты

Модель №	OYT-C320
Ход поездок
Ось X.	3000 мм
Ось Y.	200 мм
Ось Z.	200 мм
Кормление
Ось	X	Y	Z
Скорость кормления	50 м/мин	30 м/мин	30 м/мин
Скорость обработки	10000 мм/мин	10000 мм/мин	10000 мм/мин
Сервомотор	1,0 кВт	850 Вт	850 Вт
Точность позиционирования	± 0,1 мм
Шпиндель
Власть	6,0 кВт
Максимум Скорость	18000rpm
Инструмент хвостовик	ISO 30
Журнал инструментов
Тип журнала	Линейный тип
Емкость	3
Инструмент Чан Чан	5-7 с
Рабочая столовая избегание	Автоматическое избегание зажима
Источник питания
Напряжение	415V/380V/220V в соответствии с требованиями
Требование трансформатора	25 кВА
Воздушный источник	0,6 МПа ~ 0,9 МПа
Потребление воздуха	100 л/мин
Охлаждение
Обработка	Система охлаждения тумана
Шпиндель	Воздушное охлаждение
Смазка
Шаровой винт	Автоматическая система центральной масляной смазки
Линейный гид	Автоматическая система центральной масляной смазки
Сбор пыли
Стандартный	Ручный ящик для толчка
Необязательный	Чип -конвейерная система
Защита
Защита машины	Электронная защита датчиков света
Машины данных
Размер (LXWXH)	4500x1800x2200 мм мм
Масса	3500 кг
Операционные требования
Общая мощность	9,0 кВт
Температура окружающей среды	5 ~ 40 с. Степень
Влажность окружающей среды	30 ~ 70
Интенсивность вибрации	<0,5 г
Защитить от плавающей пыли, коррозийного воздуха
Сопротивление заземления	<10 Ом
