Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-01-15 Происхождение:Работает
Станки с ЧПУ (станки с числовым программным управлением) преобразуют современное производство благодаря непревзойденной автоматизации и точности. Эти машины могут выполнять сложные задачи с металлами, пластмассами и деревом, сводя при этом к минимуму человеческие ошибки. В этой статье мы углубимся в ключевые компоненты станка с ЧПУ. Вы узнаете, как блок-схема ЧПУ показывает, как эти детали работают вместе для достижения точной обработки.
Станок с ЧПУ (компьютерное числовое управление) — это инструмент, который использует сгенерированные компьютером инструкции для автоматизации процесса формирования материалов. Станки с ЧПУ программируются с использованием специального кода, известного как G-код, который сообщает станку конкретные движения и действия, которые необходимо предпринять. Существует два основных типа станков с ЧПУ: фрезерные станки с ЧПУ и токарные станки с ЧПУ. Фрезерные станки с ЧПУ в основном работают путем вращения режущих инструментов относительно неподвижной заготовки, тогда как токарные станки с ЧПУ вращают саму заготовку относительно неподвижного инструмента. Эти станки невероятно универсальны и способны обрабатывать все: от простых резов до сложной геометрии.
Станки с ЧПУ кардинально изменили обрабатывающую промышленность, автоматизировав задачи, которые когда-то требовали значительных ручных усилий. Одним из ключевых преимуществ является их эффективность: станки с ЧПУ могут работать непрерывно с минимальным контролем, что значительно повышает производительность. Их точность позволяет создавать очень сложные детали, которые были бы невозможны ручными методами. Кроме того, станки с ЧПУ сокращают количество человеческих ошибок, обеспечивая повторяемую точность при массовом производстве или индивидуальных заказах. Они широко используются в таких отраслях, как автомобилестроение, аэрокосмическая промышленность и производство медицинского оборудования, где точность и последовательность имеют решающее значение.
Станки с ЧПУ используются в различных отраслях промышленности, наиболее заметными из которых являются аэрокосмическая, автомобильная и медицинская области. В аэрокосмической отрасли они производят такие детали, как лопатки турбин и компоненты двигателей. Автомобильная промышленность использует станки с ЧПУ для производства блоков двигателей, шестерен и компонентов шасси. Станки с ЧПУ также играют решающую роль в медицинской промышленности, где они создают имплантаты, хирургические инструменты и протезы с исключительной точностью. Гибкость станков с ЧПУ позволяет производителям удовлетворять разнообразные производственные потребности: от индивидуальных разработок до массового производства.
Блок управления станком (MCU) — это «мозг» станка с ЧПУ. Он отвечает за интерпретацию команд G-кода и преобразование их в электрические сигналы, управляющие движениями машины. MCU координирует работу двигателей и инструментов машины для выполнения точных движений по нескольким осям. Он также управляет другими важными функциями, такими как включение СОЖ и смена инструмента, обеспечивая бесперебойную и эффективную работу станка. MCU является важной частью любого станка с ЧПУ, поскольку он гарантирует, что станок точно следует инструкциям программы.
Устройства ввода — это способ загрузки данных, обычно в форме G-кода, в станок с ЧПУ. Эти устройства могут включать в себя клавиатуры для ручного ввода, USB-накопители для передачи завершенных программ или беспроводные сети для загрузки программ с других компьютеров. Роль устройства ввода имеет решающее значение, поскольку оно передает программу в микроконтроллер, позволяя машине начать свою работу. Эти методы ввода обеспечивают гибкость передачи данных и позволяют легко обновлять и модифицировать операции машины.
Система обратной связи обеспечивает высокую точность работы станка с ЧПУ, постоянно отслеживая его положение и движения. Энкодеры и датчики используются для отслеживания фактического положения компонентов машины, сравнивая их с ожидаемым положением на основе инструкций программы. Эта система обратной связи с обратной связью позволяет микроконтроллеру вносить коррективы в режиме реального времени при возникновении каких-либо отклонений, гарантируя, что каждая операция выполняется в пределах желаемых допусков. Механизмы обратной связи имеют решающее значение для поддержания точности, особенно в высокоточных приложениях, таких как аэрокосмическая и медицинская промышленность.
Блок-схема ЧПУ — это упрощенное визуальное представление компонентов станка с ЧПУ и их взаимодействия. Это помогает понять, как различные части машины работают вместе при выполнении запрограммированных инструкций. В типичной блок-схеме основные блоки включают блок ввода (где данные поступают в систему), блок MCU (где интерпретируется программа), систему привода (которая перемещает компоненты машины), станок (который выполняет обработку) и систему обратной связи (которая обеспечивает точность машины). Диаграмма обеспечивает четкий поток того, как информация передается через систему, от ввода до работы.
Входной блок станка с ЧПУ представляет собой устройства, используемые для загрузки программы в систему. Эти устройства могут варьироваться от компьютеров и клавиатур до USB-накопителей или беспроводных подключений. Цель входного блока — передать в MCU G-код, содержащий инструкции по движениям машины. После ввода данных MCU интерпретирует команды и отправляет инструкции в систему привода, которая преобразует их в физическое движение. Эффективность блока ввода жизненно важна для того, чтобы станок с ЧПУ получал правильную программу и выполнял необходимые операции.
Блок MCU является основным компонентом блок-схемы ЧПУ, поскольку он обрабатывает входящие данные и преобразует их в сигналы, которые направляют действия станка. MCU получает входные данные от программы, интерпретирует их, а затем управляет движением двигателей, инструментов и других частей станка с ЧПУ. Он также управляет вспомогательными функциями, такими как активация СОЖ и смена инструмента. MCU гарантирует, что станок точно следует инструкциям программы, поддерживая высокий уровень точности на протяжении всего процесса обработки.
Серводвигатели отвечают за движение компонентов машины по заданным осям. Эти двигатели преобразуют электрические сигналы от микроконтроллера в механическое движение, позволяя станку выполнять операции резки, сверления и фрезерования с высокой точностью. ШВП используются для преобразования вращательного движения серводвигателя в линейное движение, обеспечивая точное перемещение компонентов машины по осям X, Y и Z. Вместе серводвигатели и шарико-винтовые передачи составляют основу системы привода станка с ЧПУ, обеспечивая точность и эффективность операций обработки.
| Категория параметра | Серводвигатель | ШВП |
|---|---|---|
| Тип | Серводвигатель переменного тока | Высокоточный шариковый винт |
| Приложение | Точное позиционирование, контроль скорости | Преобразует вращательное движение в линейное. |
| Точность | ±0,001 мм | ±0,002 мм |
| Номинальная мощность | 1-10 кВт | — |
| Диапазон скоростей | 1000-5000 об/мин | — |
| Максимальная нагрузка | 100-1000 Нм | 10-2000 Н |
| Эффективность | 90%-98% | 90%-95% |
| Материал | Магнит, Медь | Высокопрочная сталь, алюминиевый сплав |
| Советы по техническому обслуживанию | Избегайте перегрузок, регулярно калибруйте | Регулярно проверяйте смазку, очищайте винты. |
Линейные направляющие являются еще одним важным компонентом системы привода, обеспечивающим плавное перемещение по осям и сохранение соосности компонентов машины. Эти направляющие помогают уменьшить трение и предотвратить отклонения в движении машины, способствуя общей точности системы. Поддерживая правильное выравнивание движущихся частей, линейные направляющие помогают свести к минимуму ошибки и обеспечить работу машины в пределах желаемых допусков. Высококачественные линейные направляющие необходимы для достижения уровня точности, необходимого для таких задач, как аэрокосмическая промышленность и производство медицинского оборудования.
Калибровка и синхронизация повышают точность станков с ЧПУ и уменьшают количество ошибок, обеспечивая соответствие деталей высоким стандартам качества. В этой таблице подробно описано, как эффективно калибровать станок с ЧПУ.
| Элемент | калибровки Метод | калибровки Частота калибровки | Влияющие факторы | Область применения |
|---|---|---|---|---|
| Калибровка оси | Используйте стандартные блоки | Каждые 6 месяцев | Нагрузка, изменения температуры | Все станки с ЧПУ |
| Калибровка инструмента | Ручная регулировка или зонд | Каждые 1-2 месяца | Частота использования, износ инструмента | Фрезерные станки с ЧПУ, токарные станки |
| Синхронизация позиций | Используйте датчики и системы обратной связи | Проверяйте еженедельно | Точность двигателя, нагрузка | Высокоточная обработка |
| Калибровка точности движения | Обратная связь с кодировщиком в реальном времени | Каждые 3 месяца | Температура заготовки, износ | Аэрокосмическая промышленность, медицинские детали |
| Калибровка системы обратной связи | Используйте калибраторы сигналов | Каждый квартал | Точность датчика, износ | Высокоточные фрезерные станки с ЧПУ |
Совет: Регулярная калибровка гарантирует, что компоненты станков с ЧПУ остаются в пределах заданных допусков, что помогает поддерживать качество деталей и минимизировать ошибки.
Станки — это части станка с ЧПУ, которые фактически выполняют операции механической обработки. К ним относятся режущие инструменты, шпиндели и различные приспособления в зависимости от назначения станка. Токарные станки с ЧПУ обычно используют стационарные инструменты и перемещают вращающуюся заготовку, тогда как фрезерные станки с ЧПУ перемещают вращающиеся инструменты в неподвижную заготовку. Более совершенные станки, такие как 5-осевые станки с ЧПУ, могут перемещать как заготовку, так и инструмент для достижения еще более сложных форм. Выбор правильного станка имеет решающее значение для достижения желаемой геометрии и качества обработки детали.
Держатели инструментов используются для надежного крепления режущих инструментов на станке с ЧПУ, обеспечивая стабильность и точность во время операций обработки. Устройство смены инструмента автоматически заменяет и вынимает инструменты по мере необходимости, сводя к минимуму время простоя и повышая эффективность. Благодаря автоматической смене инструмента станок с ЧПУ может плавно переключаться между различными режущими инструментами, что позволяет выполнять сложные многоэтапные процессы без вмешательства оператора. Использование устройств смены инструмента особенно выгодно при крупносерийном производстве, где важны эффективность и скорость.
5-осевые станки с ЧПУ предназначены для одновременного перемещения инструмента и заготовки по нескольким осям, что позволяет производить сложные детали со сложной геометрией. Такая гибкость позволяет выполнять операции обработки, которые были бы затруднительны или невозможны на традиционных 3-осевых станках. В таких отраслях, как аэрокосмическая и автомобильная промышленность, где детали часто требуют нескольких углов и сложных функций, 5-осевые станки предлагают значительные преимущества с точки зрения точности и эффективности. Объединив движение инструмента и заготовки, 5-осевые станки уменьшают необходимость в перемещении детали, что приводит к сокращению времени выполнения работ и повышению точности.
Системы охлаждения имеют решающее значение для поддержания производительности и долговечности станков с ЧПУ. Эта таблица поможет вам понять преимущества различных систем охлаждения и понять, когда их использовать.
| Тип системы охлаждения | Тип охлаждающей жидкости | Эффективность | Рекомендуемое применение | Требования к техническому обслуживанию |
|---|---|---|---|---|
| Охлаждающая жидкость на водной основе | Водно-масляная смесь | Высокая охлаждающая способность | Высокопрочная обработка металлов | Регулярная замена охлаждающей жидкости |
| Охлаждающая жидкость на масляной основе | Высокоэффективные масла | Умеренное охлаждение, хорошая смазка | Прецизионная обработка деталей | Периодическая проверка качества масла |
| Газовое охлаждение | Сжатый воздух | Низкая эффективность, снижает загрязнение | Очистка заготовок, обработка легких материалов | Регулярная проверка качества воздуха |
| Система распылительного охлаждения | Распыляемая жидкость | Непрерывная низкая температура, снижает трение | Высокоскоростные операции резки | Ежемесячная проверка системы |
| Встроенная система охлаждения | Внутренняя циркуляционная жидкость | Оптимальный контроль тепла, точная температура | Многокоординатные станки, высокоточные токарные станки | Регулярная чистка трубопровода |
Совет: Выбор правильного типа охлаждающей жидкости для работы вашего станка с ЧПУ имеет важное значение для обеспечения плавной и эффективной работы, особенно при высокоскоростной резке.
Системы охлаждающей жидкости играют решающую роль в продлении срока службы режущих инструментов. Снижая температуру режущей кромки, охлаждающая жидкость помогает предотвратить преждевременный износ и продлевает срок службы инструмента. Это особенно важно для операций высокоскоростной обработки, где инструменты подвергаются значительному нагреву и нагрузкам. Помимо предотвращения износа инструмента, системы охлаждения также улучшают общую производительность обработки, поддерживая постоянную скорость резания и снижая риск поломки инструмента.
Так же, как охлаждающая жидкость помогает продлить срок службы режущих инструментов, она также помогает поддерживать в рабочем состоянии сам станок с ЧПУ. Регулярное техническое обслуживание системы охлаждения гарантирует работу машины с максимальной производительностью, предотвращая перегрев и снижая риск выхода машины из строя. Регулярные проверки и техническое обслуживание системы охлаждающей жидкости, включая замену охлаждающей жидкости и очистку системы, необходимы для продления срока службы машины и обеспечения ее надежной работы с течением времени.
Станина станка с ЧПУ служит основой всей системы. Обеспечивает устойчивость и поддержку заготовки во время механической обработки. На фрезерных станках с ЧПУ станина перемещается горизонтально вдоль осей X и Y, чтобы точно расположить заготовку под режущим инструментом. В токарных станках с ЧПУ станина удерживает револьверную головку и заднюю бабку, а заготовка удерживается на месте патроном. Стабильность станины имеет решающее значение для поддержания точности и точности процесса обработки.
Перемещение станины станка с ЧПУ имеет решающее значение для достижения точного позиционирования заготовки. Станина перемещается по осям X, Y и Z, а в современных 5-осевых станках она также может вращаться для размещения более сложных деталей. Это движение позволяет режущему инструменту получить доступ к различным участкам заготовки, гарантируя точное выполнение каждой операции. Правильное выравнивание и перемещение станины необходимы для минимизации ошибок и получения высококачественных деталей.
В современных станках с ЧПУ, особенно в 5-осевых станках, станина может быть спроектирована так, чтобы вращаться по нескольким осям, что позволяет обрабатывать сложные детали за один установ. Такое вращательное движение исключает необходимость изменения положения заготовки, сокращая время наладки и повышая общую эффективность. Возможность настраивать движение станины на современных станках с ЧПУ обеспечивает большую универсальность в операциях обработки и особенно полезна для отраслей, где требуются высокоточные и сложные детали.
В передней бабке токарного станка с ЧПУ находится главный привод, подшипники и шестерни, необходимые для вращения заготовки во время обработки. Передняя бабка отвечает за поддержание скорости вращения заготовки, гарантируя, что режущий инструмент сможет точно формировать материал. Точность вращения передней бабки имеет решающее значение для достижения плавного и точного реза, особенно при работе с цилиндрическими материалами.
Задняя бабка токарного станка с ЧПУ обеспечивает поддержку длинных цилиндрических заготовок, предотвращая их отклонение в процессе обработки. Это особенно важно при обработке таких деталей, как валы или приводные винты. Заднюю бабку можно перемещать вдоль оси Z для обработки материала различной длины. Его функция заключается в поддержании выравнивания заготовки, гарантируя, что она останется по центру во время процесса токарной обработки.
Ножные переключатели или педали используются в токарных станках с ЧПУ для управления патроном и задней бабкой. Эти элементы управления позволяют оператору загружать и выгружать детали без использования рук, что повышает эффективность рабочего процесса. Хотя на фрезерных станках с ЧПУ обычно не используются ножные педали, использование этих органов управления на токарных станках упрощает работу, позволяя оператору сосредоточиться на других задачах, сохраняя при этом контроль над ключевыми функциями.

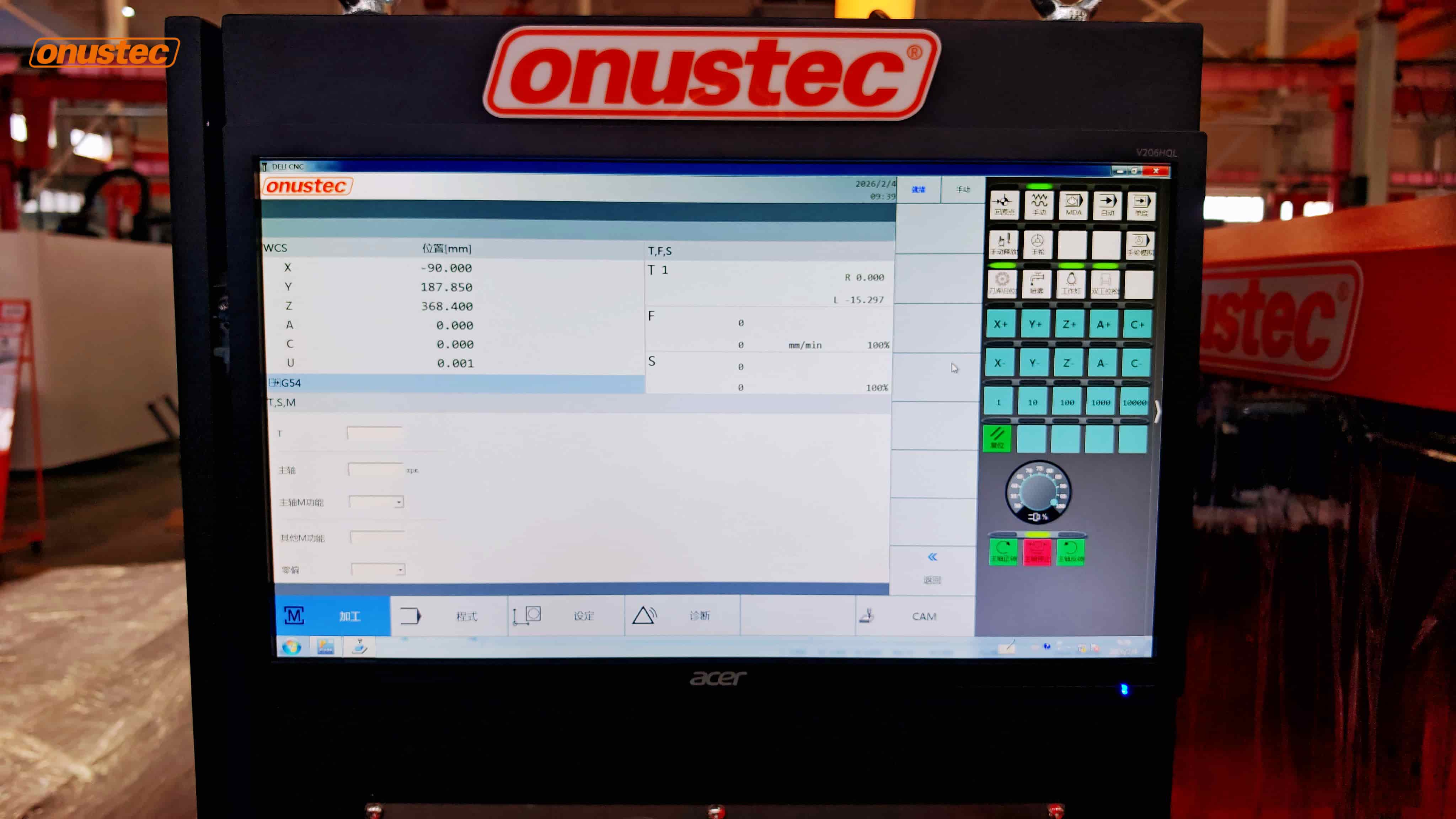

Панель управления станком с ЧПУ позволяет оператору взаимодействовать со станком, вводить команды и контролировать операции. Обычно он включает в себя блок дисплея, клавиатуру и другие кнопки управления. Панель управления часто монтируется на выдвижном рычаге, что позволяет оператору регулировать ее положение для оптимального доступа во время обработки. Расположение и эргономика панели управления имеют решающее значение для эффективной работы машины, особенно в условиях крупносерийного производства.
Панель управления также включает в себя устройства ввода, такие как клавиатура, и механизм обратной связи, позволяющий оператору контролировать работу машины. Система обратной связи предоставляет данные в режиме реального времени о состоянии машины, например о ее положении и любых ошибках. Это позволяет оператору вносить коррективы по мере необходимости, гарантируя, что машина работает плавно и не сбивается с пути.
Блок дисплея предоставляет оператору важную информацию, включая текущее состояние машины, выполняемый G-код, а также любые оповещения и предупреждения. Некоторые машины оснащены усовершенствованными интерфейсами сенсорного экрана, которые позволяют оператору редактировать программы непосредственно с дисплея. Блок дисплея играет жизненно важную роль в мониторинге работы машины, предоставляя информацию в режиме реального времени, которая помогает поддерживать точность и предотвращать ошибки.
Станки с ЧПУ играют основополагающую роль в современном производстве, обеспечивая непревзойденную точность и эффективность. Уменьшая вмешательство человека, они позволяют выполнять сложные задачи с различными материалами. Понимание ключевых компонентов и блок-схемы ЧПУ помогает оптимизировать производительность станка. Guangzhou Onustec Group Ltd. предоставляет высококачественные станки с ЧПУ, предназначенные для таких отраслей, как аэрокосмическая, автомобильная и медицинская, и предлагает надежные решения, повышающие производительность и точность. Благодаря своим передовым системам Guangzhou Onustec Group Ltd. обеспечивает превосходную производительность и ценность для производителей по всему миру.
Ответ: Станок с ЧПУ (числовым программным управлением) — это автоматизированный инструмент, который использует сгенерированные компьютером инструкции для выполнения таких задач, как резка, сверление или фрезерование различных материалов с высокой точностью.
A: Блок-схема ЧПУ визуально представляет поток компонентов внутри станка с ЧПУ, иллюстрируя, как данные перемещаются из входного блока в блок управления станком (MCU), который управляет системой привода и контурами обратной связи для выполнения точных движений.
О: MCU — это мозг станка с ЧПУ. Он интерпретирует G-код и отправляет сигналы для управления двигателями и инструментами машины, обеспечивая точную и эффективную работу машины.
A: Блок ввода в станке с ЧПУ управляет передачей данных, передавая инструкции G-кода в станок для выполнения. Это гарантирует, что машина получит правильную программу для выполнения необходимых задач.
Ответ: Серводвигатели и шарико-винтовые пары работают вместе, преобразуя электрические сигналы в точное механическое движение, что позволяет станку с ЧПУ достигать точного позиционирования по различным осям для точной обработки.
Ответ: Станки с ЧПУ сокращают вмешательство человека, минимизируют ошибки и могут работать непрерывно, что ускоряет производство, обеспечивает повторяемую точность и повышает общую эффективность производственных процессов.
Ответ: Устранение неполадок станка с ЧПУ включает проверку распространенных проблем, таких как неправильный G-код, несоосность деталей или неисправность систем обратной связи. Регулярное техническое обслуживание и калибровка обеспечивают более плавную работу и меньшее количество ошибок.
