Обработка на станке с ЧПУ: как избежать высоких затрат на тонкие стенки

Введение

Обработка с ЧПУ меняет правила игры в современном производстве, позволяя производить высокоточные и сложные детали. Однако проектирование тонкостенных деталей для обработки на станках с ЧПУ может привести к высоким затратам из-за таких проблем, как прогиб, вибрация и износ инструмента.

В этой статье мы рассмотрим, как тонкие стенки влияют на затраты на обработку, и предложим практические стратегии по сокращению этих затрат при сохранении целостности детали. Вы узнаете эффективные советы по проектированию, рекомендации по выбору материалов и методы обработки, которые помогут оптимизировать ваши конструкции с точки зрения экономической эффективности.

Почему тонкие стенки сложны при обработке на станках с ЧПУ

Проблема прогиба и вибрации в тонких стенках

Одной из основных проблем обработки тонких стенок является склонность к прогибам и вибрации. Тонкие детали менее жесткие, что означает, что они могут сгибаться под действием режущих сил инструмента с ЧПУ. Когда инструмент взаимодействует с материалом, снижение устойчивости тонких стенок приводит к вибрациям, которые могут повлиять на точность конечной детали. Эти вибрации также вызывают износ инструмента, замедляют процесс обработки и приводят к дефектам поверхности, что увеличивает производственные затраты.

Испытание	Влияние	Решение
Отклонение	Приводит к неточности размеров.	Используйте более толстые стенки, оптимизируйте поддержку.
Вибрация	Плохое качество поверхности	Используйте более крупные инструменты, оптимизируйте параметры резки
Износ инструмента	Увеличенное время обработки	Используйте более твердые материалы и более крупные инструменты.
Деформация материала	Потеря целостности детали	Выбирайте материалы с большей жесткостью.

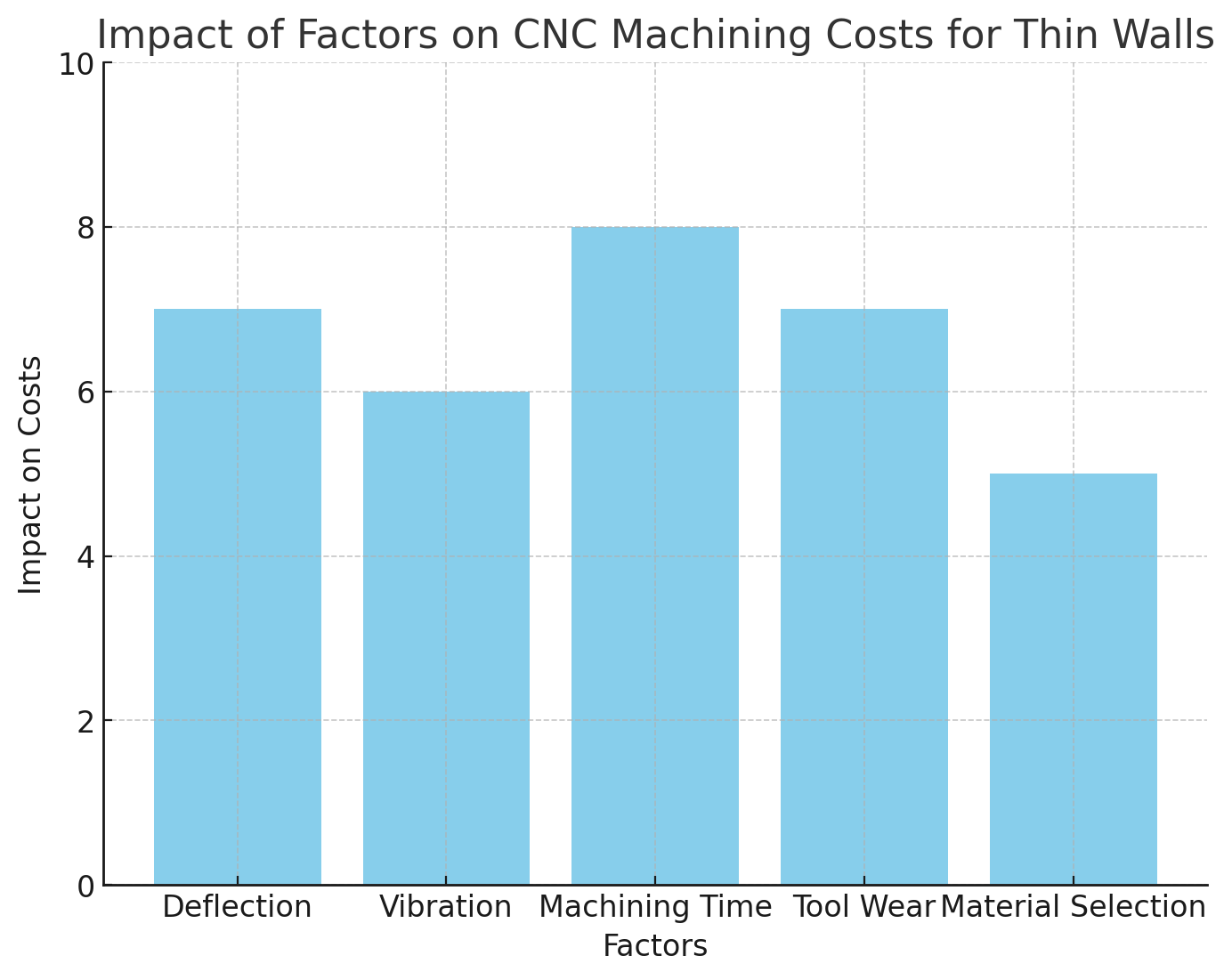

Влияние тонких стенок на время обработки и износ инструмента

Тонкие стенки требуют, чтобы станок с ЧПУ выполнял несколько проходов с более легкими резами, чтобы минимизировать прогиб. Этот процесс увеличивает общее время обработки и требует более низких скоростей резания, что приводит к увеличению эксплуатационных затрат. Кроме того, постоянное использование инструментов в этих деликатных областях ускоряет их износ, что требует более частой замены инструментов и дальнейшего увеличения затрат. Со временем этот цикл медленной обработки и замены инструмента может значительно увеличить производственные затраты.

Выбор материала и его роль в обработке тонкостенных материалов

Выбор материала играет ключевую роль при обработке тонкостенных изделий на станках с ЧПУ. Различные материалы реагируют на силы резания по-своему. Мягкие материалы, такие как алюминий, легче обрабатывать, что снижает риск прогиба и вибрации. Однако более твердые материалы, такие как нержавеющая сталь или титан, создают дополнительные проблемы. Им могут потребоваться специальные режущие инструменты, более низкие скорости резки и более точный контроль для управления накоплением тепла и уменьшения деформации материала. Выбор правильного материала может помочь оптимизировать время и затраты на обработку, поскольку более мягкие материалы обычно обеспечивают лучшее соотношение цены и качества.

Материал	Рейтинг обрабатываемости	Рекомендуется для тонких стен
Алюминий (6061)	Высокий	Да
Латунь (C360)	Высокий	Да
Нержавеющая сталь	Умеренный	Нет
ПОМ (Делрин)	Высокий	Да
Нейлон	Умеренный	Нет

Лучшие практики по снижению затрат на тонкостенные конструкции

Стратегии проектирования для минимизации проблем, связанных с обработкой тонкостенных стенок

Чтобы свести к минимуму проблемы, связанные с обработкой тонкостенных деталей, важно проектировать стенки соответствующей толщины и геометрии. Проектирование более толстых стенок, чем обычно, обеспечивает дополнительную устойчивость, снижая риск прогиба и вибрации. Кроме того, крайне важно обеспечить правильное соотношение длины стены и длины. Общая рекомендация — сохранять длину стенки не более чем в четыре раза превышающей ее толщину, чтобы избежать нестабильности во время обработки.

Использование более крупного инструмента для эффективной обработки

Еще один способ снизить затраты на обработку — использовать более крупные инструменты. Режущие инструменты большего размера позволяют быстрее снимать материал и улучшать качество поверхности, помогая свести к минимуму количество необходимых проходов. Эти инструменты также уменьшают износ инструмента и ускоряют общий процесс обработки. Однако проектировщики должны убедиться, что геометрия детали совместима с более крупными инструментами, чтобы избежать помех и обеспечить точность.

Использование внутренних радиусов для более сильных углов

Включение внутренних радиусов в углы деталей — еще один совет по проектированию, который помогает снизить затраты на обработку. Острые внутренние углы требуют инструментов меньшего размера, что требует нескольких проходов и более низкой скорости резания. Добавляя внутренние радиусы, составляющие не менее одной трети глубины полости, производители могут использовать более крупные инструменты, которые работают быстрее и эффективнее, сокращая как время обработки, так и износ инструмента.

Как оптимизировать толщину стенки для экономичной обработки с ЧПУ

Правильный баланс между прочностью и стоимостью

При проектировании тонкостенных деталей важно найти баланс между прочностью и стоимостью. Более толстые стенки часто обеспечивают большую прочность, но обходятся дороже из-за увеличения расхода материала и времени обработки. Однако слишком тонкие стенки могут привести к нестабильности и увеличению сложности обработки. Цель состоит в том, чтобы оптимизировать толщину стенки, чтобы обеспечить соответствие детали требованиям прочности без ненужных затрат на обработку.

Регулировка толщины стенок для разных материалов

Рекомендации по толщине стенок могут различаться в зависимости от используемого материала. Для металлов обычно достаточно минимальной толщины около 0,8 мм, чтобы избежать прогиба и чрезмерного времени обработки. Для пластмасс обычно рекомендуется минимальная толщина 1,5 мм. Регулировка толщины стенок в зависимости от используемого материала обеспечивает экономичность и долговечность деталей, позволяя избежать ненужных доработок и износа инструмента.

Практические примеры оптимизации толщины стенок

Рассмотрим деталь с тонкостенной конструкцией, где толщина стенки регулируется от 0,8 мм до 1,2 мм. Хотя первоначальная конструкция может показаться более рентабельной, корректировки приводят к более стабильной детали во время обработки, уменьшая износ инструмента и время обработки. Эти небольшие изменения могут привести к значительной экономии затрат в ходе производства, доказывая, что оптимизация толщины стенок является простой, но эффективной стратегией снижения затрат.

Экономичные решения для обработки тонкостенных стенок

Ограничьте длину резьбы и используйте стандартные функции

Ограничение длины резьбы и использование стандартных функций — еще один эффективный способ снизить сложность обработки. Чрезмерная длина резьбы может потребовать использования специальных инструментов и низкой скорости резания, что приводит к увеличению затрат. Придерживаясь стандартных размеров сверла и ограничивая длину резьбы не более чем в три раза превышающей диаметр отверстия, конструкторы могут сократить время наладки и затраты на обработку, сохраняя при этом функциональные характеристики.

Уменьшите количество второстепенных функций для упрощения

Хотя заманчиво добавлять сложные элементы дизайна для улучшения функциональности или внешнего вида детали, ненужные функции следует исключить, чтобы снизить сложность обработки. Такие элементы, как декоративные поверхности, мелкие детали или слишком маленькие отверстия, могут увеличить время обработки и износ инструмента. Сосредоточив внимание на основных функциях, инженеры могут упростить конструкцию и снизить затраты без ущерба для предполагаемой функциональности детали.

Требование допуска	Влияние на стоимость и время
±0,1 мм	Минимальное увеличение стоимости
±0,05 мм	Умеренное увеличение стоимости
±0,01 мм	Значительное увеличение стоимости

Технологии, которые могут помочь снизить затраты на обработку тонких стенок

Многоосевая обработка для повышения эффективности

Многоосные станки с ЧПУ, особенно 5-осевые системы, невероятно эффективны для обработки тонкостенных деталей. Эти современные станки обеспечивают более точную резку за счет позиционирования детали в нескольких ориентациях за одну настройку, что снижает необходимость повторной фиксации и повышает эффективность обработки. Использование многоосной обработки не только сокращает время производства, но и повышает качество деталей, что делает его экономически эффективным решением для сложных тонкостенных конструкций.

Использование адаптивной обработки и оптимизации траектории инструмента

Адаптивные технологии обработки в сочетании с оптимизированными траекториями движения инструмента позволяют значительно сократить время, необходимое для обработки тонких стенок. Динамически регулируя параметры резания на основе данных в реальном времени, производители могут минимизировать износ инструмента и сократить время обработки. Программное обеспечение CAM, такое как Fusion 360, может помочь в создании эффективных траекторий инструмента, которые максимизируют скорость резания и минимизируют отходы, что приводит к снижению затрат.

Использование мониторинга в реальном времени для контроля качества

Системы мониторинга в реальном времени имеют неоценимое значение для контроля качества и обнаружения потенциальных проблем до того, как они повлияют на целостность детали. Датчики могут отслеживать силы резания, вибрации и колебания температуры, что позволяет производителям оперативно регулировать параметры обработки. Такой упреждающий подход помогает предотвратить ошибки, сократить объем доработок и поддерживать стабильное качество, что в конечном итоге снижает общие производственные затраты.

Заключение

Обработка тонких стенок на станках с ЧПУ может оказаться сложной задачей, но при правильной стратегии затраты можно свести к минимуму. Оптимизация толщины стенок, выбор правильных материалов и использование передовых технологий, таких как многоосная обработка, могут значительно снизить производственные затраты. Для дизайнеров крайне важно найти баланс между прочностью, производительностью и стоимостью.

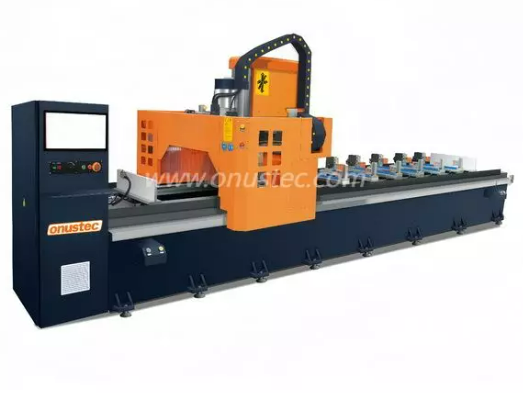

Для дальнейшей оптимизации и снижения затрат Onustec предлагает индивидуальные решения, которые помогут вам оптимизировать производство и одновременно улучшить прибыль.

Часто задаваемые вопросы

Вопрос: С какими проблемами сталкивается обработка на станках с ЧПУ при работе с тонкими стенками?

Ответ: Обработка тонких стенок на станке с ЧПУ затруднена из-за прогиба, вибрации и износа инструмента, которые увеличивают время и стоимость обработки.

Вопрос: Как я могу снизить затраты при проектировании тонких стенок для обработки на станках с ЧПУ?

Ответ: Чтобы снизить затраты, оптимизируйте толщину стенок, выбирайте правильные материалы и используйте инструменты большего размера для эффективной обработки.

Вопрос: Какова минимальная рекомендуемая толщина стенки для обработки на станке с ЧПУ?

О: Для металлов толщина стенок должна быть не менее 0,8 мм, а для пластмасс – 1,5 мм, чтобы избежать чрезмерного времени и затрат на обработку.

Вопрос: Почему при обработке тонких стенок на станках с ЧПУ возникает проблема изнашивания инструмента?

Ответ: Тонкие стенки требуют нескольких проходов, что увеличивает износ инструмента, что увеличивает время обработки и увеличивает затраты на обработку с ЧПУ.

Вопрос: Как многоосная обработка с ЧПУ может помочь в работе с тонкостенными конструкциями?

Ответ: Многоосевая обработка с ЧПУ сокращает время наладки и повышает точность, что приводит к повышению эффективности и снижению затрат на обработку тонкостенных материалов.

Вопрос: Какие материалы лучше всего подходят для обработки тонких стенок на станках с ЧПУ?

Ответ: Такие материалы, как алюминиевые сплавы и некоторые пластмассы, легче обрабатывать для получения тонких стенок из-за их жесткости и обрабатываемости, что снижает затраты.
