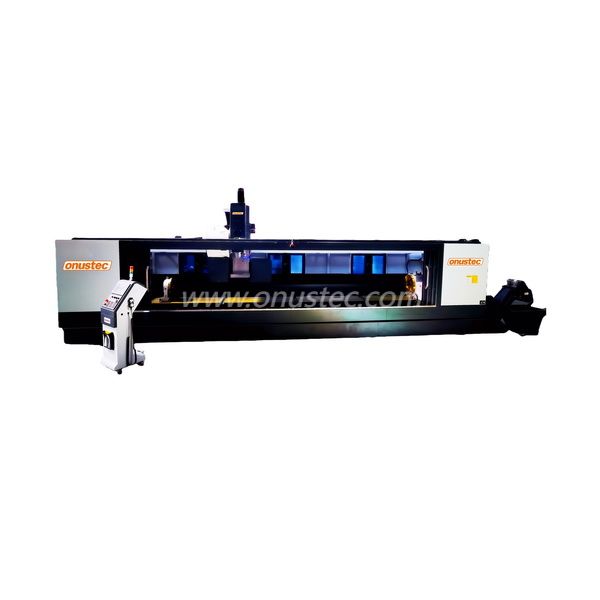

4-осевая обработка CAT40 Обработка с ЧПУ

Поделиться с:

Этот 4-осевая обработка CAT40 с ЧПУ применим для профиля толстого промышленного алюминия и железного стального металла, он принимает творческие концепции дизайна и производственные техники в соответствии с европейскими высокими стандартами и непрерывной оптимизацией.

С одноразовым зажимом он может закончить различные бурения, фрезерования, резки и постукивания и т. Д. На 3 поверхностях на 4-осевом вращении, это идеальная машина для сложных и точных металлических изготовлений.

Он принимает Германию Siemens или Japan Fanuc Professional Industrial System с легким эксплуатационным интерфейсом разговора о человеке и мехническом шпинделе Cat40 Cat40, а также 24T Magazine Disc Tool, Renishaw NC4 F230 измерения инструментов и измерения для измерения деталей Renishaw RMP60 для высокой точности и удобной работы.

Он принимает головку и основу для литья, а также знаменитый высокий точный шпиндель, уплотнение, шариковой винт, стойку для передачи и шестерни, линейный гид, особенно нашу мощную профессиональную хорошо обученную технику сборки, которая обеспечивает большой диапазон обработки для больших и составных профилей и кривой и высокого уровня машины для высоких требований к обработке.

штат:

Количество:



Запрос цены Добавить в корзину

Сверхмощный 4-осевой профиль Центр профиля ЧПУ
Разработано для экономичной и эффективной обработки промышленных алюминиевых и железных стальных профилей в 4-осе.
Все операции, такие как маршрутизация, бурение, постукивание, фрезерование потока, вырезание и пил
24 Инструменты Fast Disc Tool Magazine позволяют быстро обрабатывать и короткое время изменения инструментов, одновременно оптимизируя циклы обработки
Cat40 Spindle обеспечивает мощную способность обработки для различных приложений
Ось вращения C доступна для непрерывной обработки от -90 ° до +90 ° (необязательно)
Две отдельные рабочие зоны включают обработку в трансфер (необязательно)
Обнаружение инструмента Renishaw и обнаружение деталей обеспечивает более удобную работу (необязательно)
Полузащитные защитные двери для безопасной работы
Доступна система транспортировки Auto Chip и система переработки охлаждающей жидкости (необязательно)
Автоматическая система центральной масляной смазки
4-осевой контроллер

Параметры

Операция шаттла для работы с двух сторон
Угловая маршрутная головка для обработки снизу
Автоматический датчик инструмента и измерение длины
Автопликационная конвейерная система
Сканер штрих -кода
Метка принтера
Держатели инструментов
Коллет Чак
Коллеты
Видели лезвия
Инструменты

Модель №	OT-CAT40
Ход поездок
Ось X.	6000 мм
Ось Y.	500 мм
Ось Z.	500 мм
Расстояние от шпинделя до рабочего стола	120 мм
Рабочая стола
Измерение (l*w)	6000 × 500 мм
Максимум Вес	8000 кг
T Groove ширина	18 мм
T Groove qty./center dis.	4pcs/140 мм
Кормление
Ось	X	Y	Z
Быстрая скорость	60 м/мин	28 м/мин	28 м/мин
Максимум кормления Скорость	60 м/мин	28 м/мин	28 м/мин
Скорость обработки	0-15000 мм/мин	0-15000 мм/мин	0-15000 мм/мин
Точность позиционирования	± 0,05 мм	± 0,03 мм	± 0,03 мм
Точность перемещения	± 0,03 мм/300 мм	± 0,03 мм/300 м	± 0,03 мм/300 мм
Сервомотор
Власть	3,0 кВт	3,0 кВт	3,0 кВт
Скорость	3000 об / мин	3000 об / мин	3000 об / мин
Шпиндель
Власть	11,0 кВт механическая
Скорость	12000 об / мин
Тип вождения	Прямой
Уровень баланса	G1 (ISO1940)
Направление сборки	Вертикальный
Журнал инструментов
Тип журнала	Диск
Инструмент хвостовик	Cat40
Емкость	24
Время изменения инструмента	2S
Ограничение инструмента
Максимум Диапазон	Ф80 мм
Максимум Длина	350 мм
Максимум Масса	8000 г
Источник питания
Напряжение	415V/380V/220V в соответствии с требованиями
Требование трансформатора	25 кВА
Воздушный источник	0,6 МПа ~ 0,9 МПа 600 л/мин
Охлаждение
Обработка	Система охлаждения водного переработки/0,65 кВт
Шпиндель	Масляное охлаждение
Смазка
Шаровой винт	Автоматическая смазки масла система
Линейный гид	Автоматическая система смазки масла
Сбор пыли
Стандартный	Ручный ящик для толчка
Необязательный	Чип -конвейерная система 0,75 кВт
Защита
Защита машины	Полубетая дверь защиты
Направляющая железнодорожная защита	X передвижения концертины Защита
Машины данных
Размер (LXWXH)	7400mmx2800mmx3300mm
Масса	8000 кг
Операционные требования
Электричество	30 кВт 3фазы
Температура окружающей среды	5 ~ 40 с. Степень
Влажность окружающей среды	30 ~ 70
Интенсивность вибрации	<0,5 г
Защитить от плавающей пыли, коррозийного воздуха
Сопротивление заземления	<10 Ом
