Совет по проектированию станков с ЧПУ: оптимизация внутренних угловых радиусов

Введение

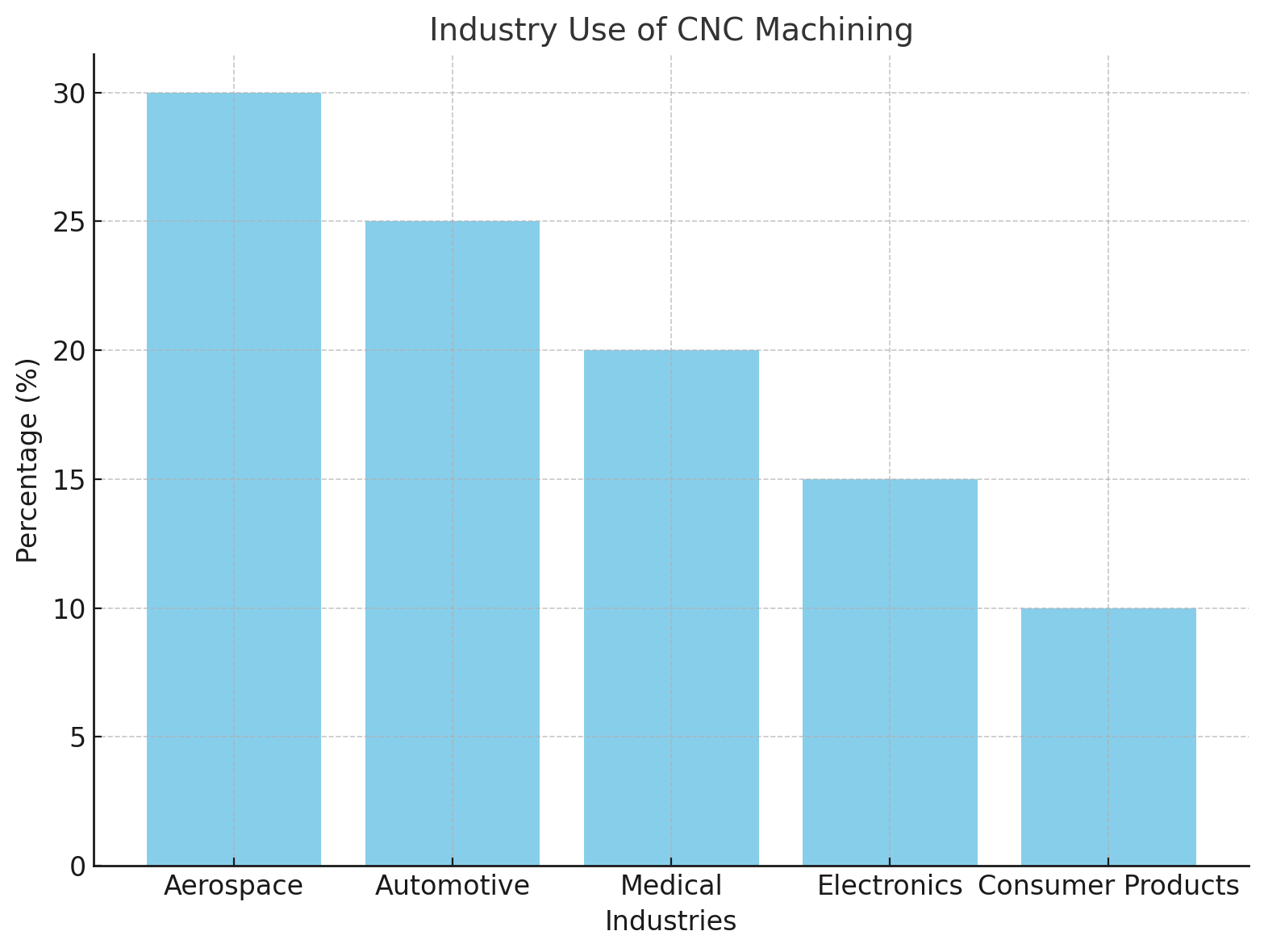

Обработка с ЧПУ изменила современное производство, обеспечив точное и высококачественное производство в различных отраслях. Однако проектирование деталей для обработки на станках с ЧПУ требует тщательного подхода. Одним из наиболее важных аспектов является оптимизация радиусов внутренних углов.

В этой статье мы рассмотрим, почему внутренние радиусы углов имеют значение при обработке на станках с ЧПУ и как их оптимизация может улучшить качество деталей, снизить затраты и улучшить обрабатываемость. Вы узнаете ценные советы, которые помогут оптимизировать ваши проекты и повысить эффективность.

Почему внутренние угловые радиусы имеют значение при обработке на станках с ЧПУ

Геометрия инструмента и ограничения резания

Геометрия режущих инструментов с ЧПУ играет решающую роль в определении радиусов внутренних углов, которые могут быть достигнуты во время обработки. Инструменты с ЧПУ обычно имеют цилиндрическую форму, а это означает, что при резке внутреннего угла результирующий радиус определяется радиусом самого инструмента. Это ограничивает то, насколько острым может быть внутренний угол, поскольку инструмент не может идеально вписаться в угол под углом 90 градусов, не оставляя при этом радиуса. Чем меньше диаметр инструмента, тем меньше достижимый радиус, но это также увеличивает риск зацепления инструмента, вибрации и снижения качества поверхности.

Поэтому понимание ограничений инструмента имеет жизненно важное значение при проектировании обработки на станках с ЧПУ. Чем больше радиусы углов в вашей конструкции, тем легче инструменту поддерживать плавные траектории резания, что приводит к улучшению качества поверхности и снижению износа инструмента.

Проблемы обработки острых внутренних углов

Острые внутренние углы представляют собой серьезную проблему при обработке на станках с ЧПУ. Эти острые углы требуют от инструмента жесткой остановки и поворота, что приводит к увеличению вибраций и появлению следов на поверхности. Это не только приводит к ухудшению качества поверхности, но также увеличивает время обработки и износ инструмента. Например, если угловые радиусы слишком малы, режущему инструменту приходится работать сильнее, чтобы зацепить материал, что может привести к большей нагрузке как на инструмент, так и на заготовку.

Поэтому избежание острых внутренних углов или их оптимизация необходимы для достижения наилучшего качества поверхности, сокращения времени обработки и продления срока службы режущих инструментов. Для высококачественных деталей дизайнерам следует учитывать небольшой радиус внутренних углов, а не острые углы в 90 градусов.

Лучшие практики по оптимизации внутренних угловых радиусов

Выбор правильного углового радиуса

При проектировании детали для обработки на станках с ЧПУ выбор угловых радиусов напрямую влияет на процесс обработки. Рекомендуется выбирать угловой радиус, составляющий не менее одной трети глубины полости или больше. Это гарантирует, что инструмент сможет двигаться по более плавной и круговой траектории резания, сводя к минимуму вибрации и улучшая качество поверхности. Большие радиусы углов также уменьшают силы резания, что не только улучшает качество обработки, но и ускоряет процесс обработки.

Чем больше радиус, тем быстрее может работать машина, поскольку инструменту не нужно задействовать столько материала. В свою очередь, это приводит к сокращению времени и затрат на обработку, что делает его решающим фактором для рентабельного производства.

Филе Ти-бон и собачья кость как альтернатива

В некоторых конструкциях острые углы необходимы для функциональности детали. Однако использование традиционных острых углов при обработке на станках с ЧПУ может быть сложной и дорогостоящей задачей. Альтернативный подход — использовать скругления Т-образной кости или собачьей кости, которые являются практичным решением для оптимизации углов. Эти скругления расширяют угол в одном или двух направлениях соответственно, обеспечивая зазор для инструментов, в то же время позволяя детали сохранять свою посадку и функциональность.

Галтели Т-образной кости часто используются, когда две детали должны состыковаться в углу, и для обеспечения правильной сборки требуется небольшой радиус. Точно так же скругления «собачьей кости» создают более закругленный угол, который обеспечивает лучший зазор и сокращает время обработки, позволяя инструментам свободно перемещаться. Эти скругления можно стратегически разместить в местах, где обычно требуются острые углы, что повышает эффективность обработки без ущерба для целостности детали.

Выбор инструмента для оптимизации угловых радиусов

Выбор правильного инструмента для обработки внутренних углов имеет важное значение для достижения оптимальных результатов. Для больших радиусов предпочтительны режущие инструменты большего размера, поскольку они позволяют удалять материал быстрее и с меньшим зацеплением, что сокращает время обработки. С другой стороны, инструменты меньшего размера используются для обработки малых радиусов, но могут привести к большему износу инструмента и увеличению времени обработки.

Сопоставляя размер инструмента с желаемым радиусом угла, вы можете оптимизировать процесс обработки как по скорости, так и по качеству поверхности. Более того, выбор стандартных размеров инструмента может помочь снизить затраты, поскольку использование специализированных инструментов может повлечь за собой более высокие производственные затраты и затраты на износ инструмента.

Материальные соображения и их влияние на угловые радиусы

Выбор материала и проблемы обработки

Выбор материала играет значительную роль в определении возможности и стоимости обработки внутренних радиусов углов. Мягкие материалы, такие как алюминий, легче обрабатывать, и они позволяют обрабатывать углы большего радиуса при минимальном износе инструмента. С другой стороны, более твердые материалы, такие как нержавеющая сталь или титан, сложнее обрабатывать, и для достижения желаемых радиусов могут потребоваться инструменты меньшего размера или более специализированные методы.

Проектировщикам также следует учитывать прочность материала и его способность выдерживать механические нагрузки. Например, для высокопрочных материалов может потребоваться больший радиус углов, чтобы минимизировать зацепление инструмента и снизить риск его поломки. Термические свойства материала также могут влиять на скорость обработки, поскольку для материалов, выделяющих чрезмерное тепло, может потребоваться более низкая скорость обработки, чтобы избежать повреждения инструмента.

Специальные методы для сложных угловых радиусов

Использование электроэрозионной обработки (EDM)

При работе со сложной геометрией или чрезвычайно малыми радиусами углов электроэрозионная обработка (EDM) является жизнеспособной альтернативой традиционной резке с ЧПУ. Электроэрозионная обработка использует электрические разряды для эрозии материала, что позволяет точно резать твердые материалы. Этот метод особенно полезен для обработки острых внутренних углов, которые трудно получить с помощью обычных инструментов.

Проволочная электроэрозионная обработка и электроэрозионная обработка с синкером обычно используются для обработки внутренних углов. Проволочная электроэрозионная обработка предполагает использование тонкой проволоки для прорезания материала, тогда как Sinker EDM использует электрод для эрозии материала. Оба метода очень эффективны для создания острых углов и мелких деталей, хотя они требуют компромисса с точки зрения скорости и стоимости.

Соображения стоимости: как оптимизация внутренних угловых радиусов снижает затраты

Минимизация износа инструмента и времени обработки

Одним из наиболее значительных преимуществ оптимизации радиусов внутренних углов является снижение износа инструмента и времени обработки. За счет использования большего радиуса режущий инструмент контактирует с меньшим количеством материала, что приводит к снижению износа и увеличению срока службы инструмента. Кроме того, больший радиус позволяет станку с ЧПУ работать на более высоких скоростях, сокращая время обработки и общие производственные затраты.

Реальные примеры показывают, что оптимизация радиусов внутренних углов может сократить время обработки на целых 30 %, особенно при использовании более крупных инструментов и минимизации зацепления инструмента. Это не только сокращает затраты на рабочую силу, но и повышает производительность, позволяя производителям более эффективно производить детали.

Заключение

Оптимизация радиусов внутренних углов имеет решающее значение для повышения эффективности обработки на станках с ЧПУ и качества деталей. Понимая ограничения инструмента, выбирая правильный радиус и учитывая выбор материала и инструмента, конструкторы могут сократить время и затраты на обработку. Этот подход особенно полезен для изделий сложной геометрии и жестких допусков. Инженеры и производители могут оптимизировать производство и добиться лучших результатов, применяя эти советы по проектированию. Такие компании, как Onustec, специализируются на оптимизации конструкций ЧПУ для повышения эффективности и снижения производственных затрат.

Часто задаваемые вопросы

Вопрос: Почему оптимизация внутренних угловых радиусов важна при обработке на станках с ЧПУ?

Ответ: Оптимизация радиусов внутренних углов помогает сократить время обработки, улучшить качество поверхности и снизить износ инструмента, повышая общую эффективность и экономичность обработки с ЧПУ.

Вопрос: Как геометрия инструмента влияет на радиус внутренних углов при обработке на станках с ЧПУ?

Ответ: Обрабатывающие инструменты с ЧПУ имеют цилиндрическую форму, что означает, что они не могут создавать острые внутренние углы. Радиус инструмента напрямую влияет на достижимый радиус внутреннего угла, влияя на качество детали.

Вопрос: Как лучше всего выбирать угловые радиусы при обработке на станках с ЧПУ?

Ответ: Выбор большего радиуса угла улучшает качество поверхности и сокращает время обработки, поскольку более крупные инструменты могут работать быстрее и с меньшими нагрузками, что оптимизирует эффективность обработки на станках с ЧПУ.

Вопрос: Как филе Т-образной кости и собачьей кости помогают при проектировании на станках с ЧПУ?

A: Скругления Т-образной кости и «собачьей кости» используются для улучшения посадки детали и эффективности обработки, обеспечивая зазор для инструментов и обеспечивая плавность работы, когда необходимы острые углы.

Вопрос: Как материалы влияют на радиус углов при обработке на станках с ЧПУ?

Ответ: Различные материалы, такие как металлы и пластмассы, влияют на легкость обработки углов. Мягкие материалы легче обрабатывать, а более твердые могут потребовать специальных инструментов или методов.
