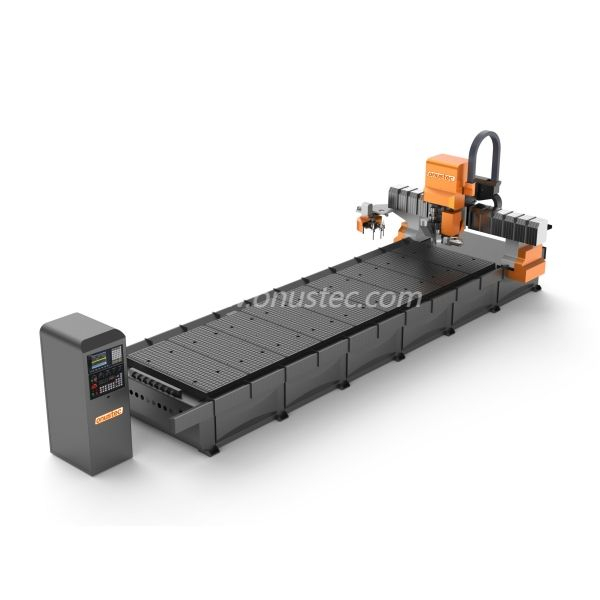

4-осевой фрезерный станок с ЧПУ с двумя шпинделями и алюминиевой панелью, обрабатывающий центр

Поделиться с:

Этот 4-осевой портальный фрезерный обрабатывающий центр с ЧПУ применим для обработки многократного фрезерования, сверления, резки, нарезания резьбы и т. д. на алюминиевом листе и алюминиевых композитных панелях только с однократным зажимом. Структура портального сервопривода и портальная балка, приводимая в движение линейным двигателем, не только обладают высокоскоростными и высокоточными характеристиками позиционирования, но также обеспечивают высокую жесткость во время обработки, что позволяет легко выполнять тяжелую и высокоточную обработку на одном и том же станке, обеспечивая чрезвычайно высокую эффективность обработки продукции.

Он использует концепции креативного дизайна и технологии производства в соответствии с высокими немецкими стандартами и непрерывной оптимизацией, а также оснащен мощным фрезерным шпинделем мощностью 7,5 кВт с быстрым сервоприводом зонтичного типа и магазином инструментов на 8 инструментов для больших панелей и гибкой обработки. Он также обеспечивает высокоэффективную резку и обработку канавок с помощью 200-миллиметрового лезвия, может выполнять фрезерование и резку под любым углом для сложных и эффективных производств, а также профессионален в сложной обработке и высокой точности с одноразовым зажимом алюминиевых листов и панелей.

штат:

Количество:



Запрос цены Добавить в корзину

Функции

4-осевой двухшпиндельный обрабатывающий центр с ЧПУ
Предназначен для экономичной и эффективной обработки алюминия и алюминиевых листов, алюминиевых композитных панелей.
Все операции, такие как гравировка, фрезерование, фрезерование, сверление, нарезание резьбы, фрезерование резьбы, надрезание и распиливание, выполняются, когда профили или панели неподвижны для защиты поверхностей.
Помимо зонтичного магазина инструментов на 8 позиций, обеспечивается быстрая обработка и сокращение времени смены инструмента , что оптимизирует циклы обработки.
Большие лезвия диаметром 200 мм, вращающиеся на 0–180°, обеспечивают эффективную прорезку и резку пазов в панелях.
Удобный ПК, USB-порты и подключение к сети
Автоматическая центральная система смазки маслом
Система вакуумного насоса обеспечивает плавный зажим панелей и даже точную обработку (опция).
Высокоэффективная система сбора пыли (опция)

Параметры

Автоматический датчик инструмента и измерение длины
Сканер штрих -кода
Метка принтера
Держатели инструментов
Коллет Чак
Коллеты
Инструменты

Модель №	ОТ-2C6015
Ход поездок
Ось X.	6000 мм
Ось Y.	1500 мм
Ось Z.	300 мм
Ось C	0-180°
Кормление
Ось	X	Y	Z	C
Скорость кормления	60 м/мин	30 м/мин	30 м/мин	30 м/мин
Скорость обработки	15000 мм/мин	15000 мм/мин	15000 мм/мин	15000 мм/мин
Точность повторного расположения	± 0,05 мм	± 0,05 мм	± 0,05 мм	± 0,05 мм
Двойной шпиндель
Мощность фрезерного шпинделя	7,5 кВт
Максимум Скорость	24000 об/мин
Инструмент хвостовик	ИСО 30
Мощность режущего шпинделя	5,5 кВт
Лезвие.	200 мм
Журнал инструментов
Тип журнала	Тип зонта
Емкость	8
Время смены инструмента	3-5 секунд
Источник питания
Напряжение	415V/380V/220V в соответствии с требованиями
Требование трансформатора	25 кВА
Воздушный источник	0,6 МПа ~ 0,9 МПа
Потребление воздуха	100 л/мин
Охлаждение
Обработка	Система охлаждения тумана
Шпиндель	Воздушное охлаждение
Смазка
Шаровой винт	Автоматическая центральная система смазки маслом
Линейный гид	Автоматическая центральная система смазки маслом
Сбор пыли
Пылесборник	5,5 кВт
Крепление материала
Стандартный	Пневматические тиски
Необязательный	Секционная вакуумная насосная система: 5,5 кВт
Защита
Защита машины	Электронная датчиков света защита
Машины данных
Размер (LXWXH)	7500х2900х2580мм
Масса	5000 кг
Операционные требования
Общая мощность	30,0 кВт
Температура окружающей среды	5 ~ 40 с. Степень
Влажность окружающей среды	30 ~ 70
Интенсивность вибрации	<0,5 г
Защитить от плавающей пыли, коррозийного воздуха
Сопротивление заземления	<10 Ом
