OYT Машина 丨 Использование и обслуживание электрического шпинделя

Electric Spindle - это новая технология, которая интегрирует шпиндель и шпинделя с помощью машинного инструмента в области машин с ЧПУ. Вместе с линейными автомобильными технологиями и высокоскоростными технологиями инструментов он продвигает высокоскоростную обработку в новую эру.

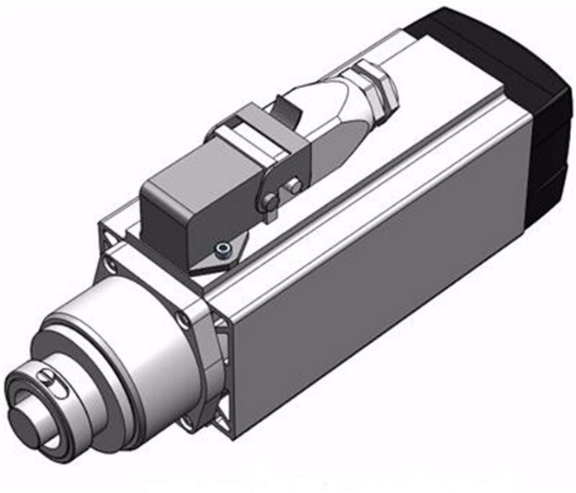

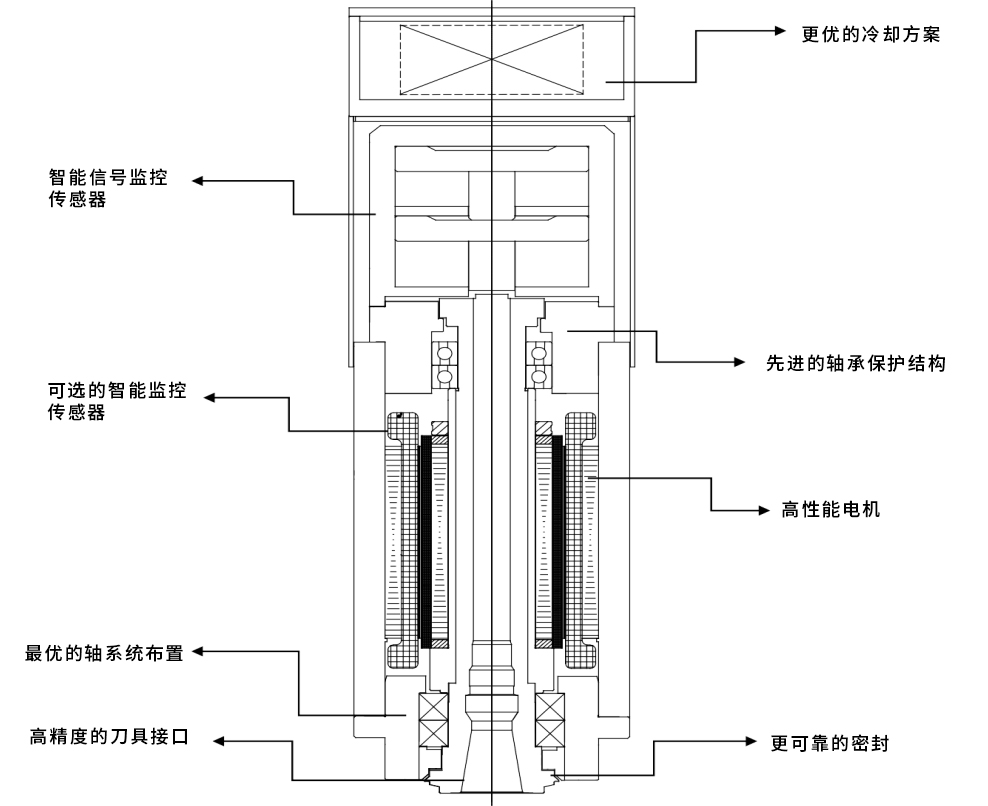

Электроспиндел включает в себя сам электроспинд и его аксессуары, включая электрозапинделе, высокочастотно-частотно-частотное устройство для преобразования частоты, смазочный смазок масляного тумана, встроенный энкодер, оболочку инструмента и т. Д. станок. Этот вид структуры передачи, в которой двигатель шпинделя и шпиндель с помощью машинного инструмента «интегрируются в один », делает компоненты шпинделя относительно независимыми от системы передачи и общей структуры машинного инструмента, поэтому его можно превратить в 'шпиндельный блок ', обычно известный как 'Electric Spindle ' (ElectricsPindle). ), характеристиками являются высокая скорость, высокая точность, низкий уровень шума, низкая инерция, легкий вес, быстрый отклик и высокая мощность.

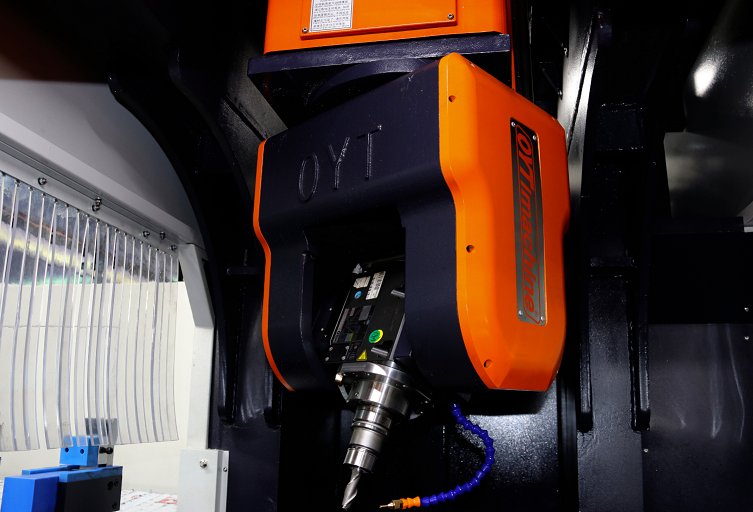

OYT Machine применяет электрический шпиндель к конструкции высокоскоростных машин ЧПУ, отменяет механическую структуру шпинделя привода шкива и шестеренного привода и значительно упрощает общую структуру машинного инструмента. Встроенный двигатель электрического шпинделя находится непосредственно, что сокращает длину цепочки передачи шпинделя с помощью машинного инструмента до нуля и реализует высокую скорость и высокую точность машинного инструмента.

В качестве основного компонента машин с ЧПУ, электро-спинкл должен быть должным образом использован и поддерживаться для того, чтобы станок имел более длительный срок службы и более высокую эффективность обработки.

Меры предосторожности:

1) непрофессиональным техникам запрещено устанавливать, разбирать или ремонтировать электрический шпиндель.

2) Следив за температурой, вибрацией, аномальным шумом, шумом и т. Д. Электрического шпинделя, можно оценить, работает ли шпиндель нормально. Если есть аномалия, немедленно остановите машину и уведомите механика.

3) Когда работает электрический шпиндель, вращающиеся детали генерируют огромную центробежную силу, а оператор должен открыть устройство защиты от машинного инструмента.

4) Строго запрещено работать за пределами технических параметров, указанных Electro-Spindle, в противном случае это приведет к непредсказуемым серьезным последствиям.

5) Запрещено использовать пистолет, выдувающий пыль, чтобы взорвать воздух в нос шпинделя, чтобы не допустить въезда посторонних предметов в внутреннюю часть шпинделя и повреждение шпинделя.

6) Давление сжатого воздуха должно быть в пределах 0,6 ~ 0,8 МПа, а воздух должен быть сухим и чистым.

ручка:

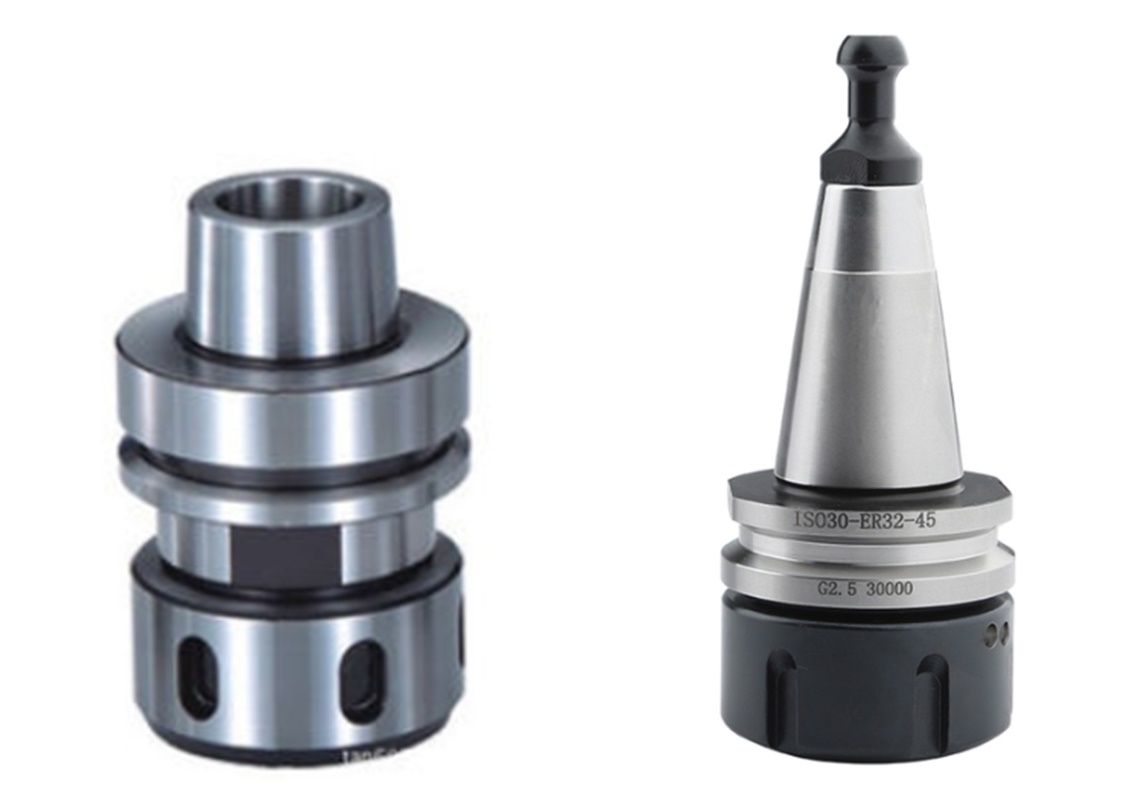

1) Согласно различным характеристикам обработки, необходимо оборудовать подходящий держатель инструмента и использовать его в соответствии с указанными требованиями, чтобы можно было проявить наилучшую производительность веретена.

2) Перед началом подтвердите, является ли модель держателя инструмента правильной, и убедитесь, что гайка и другие аксессуары установлены надежно. Оператор кровати должен открутить гайку коллета и не может использовать метод непосредственной вставки и извлечения инструмента, чтобы изменить инструмент, чтобы предотвратить вылет инструмента.

3) Проверьте, чистая ли контактная поверхность инструмента, и после зажатия инструмент проверьте, зажимается ли инструмент на месте.

4) Держатель инструмента должен быть проверен с помощью динамического баланса, в противном случае он вызовет чрезмерную вибрацию электрического шпинделя, снижает точность шпинделя и приведет к повреждению машинного инструмента в тяжелых случаях.

Запуск шпинделя:

1) Перед началом необходимо проверить, работает ли кнопка аварийной остановки нормально. В случае чрезвычайной ситуации во время обработки, пожалуйста, немедленно нажмите кнопку аварийной остановки.

2) Сигнал протяжения обнаруживается в режиме реального времени, сигнал пробуждения должен присутствовать при запуске шпинделя, а операция изменения инструмента запрещена до того, как шпиндель полностью остановится.

3) Инструмент не является фиксированным, строго запрещено запускать шпиндель, в противном случае он поставит под угрозу оператора.

4) Во время работы шпинделя строго запрещено прикасаться к его вращающимся частям.

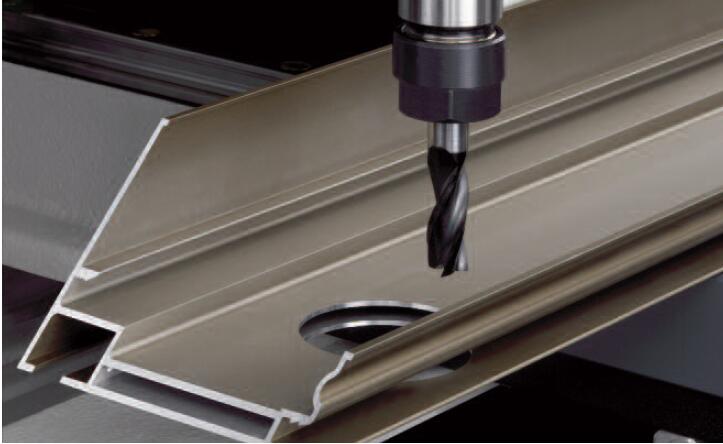

5) Соответствующая скорость шпинделя и скорость подачи должна быть установлена ​​в соответствии с толщиной профиля, технологией обработки, формой секции, материалом и т. Д., Чтобы предотвратить разрушение и причинение вреда инструменту.

Тепловой двигатель работает:

1) Шаг 1: запустите 25% от максимальной скорости в течение 5 минут.

2) Шаг 2: запустите на 50% от максимальной скорости в течение 5 минут.

3) Шаг 3: Запустите 75% от максимальной скорости в течение 20 минут.

Техническое обслуживание и техническое обслуживание электропинделя:

1) Во время технического обслуживания электропинделя необходимо обеспечить, чтобы электроспинд отключен от источника питания и изоляции, а электроспинд должен полностью перестать вращаться.

2) Распространенные недостатки и меры по исправлению положения

Проблема возможна причина/лекарство

Шпиндель не запустится ① Фазовое соединение неверно: проверьте подключение к питанию ② Спиндель зажат: ослабить зажим

Соблюдение шпинделя недостаточное питание охлаждающей жидкости: насос вращается в неправильном направлении. Обмениваться двумя фазами; Трубы охлаждения забиты: очистите систему охлаждения или проверьте на наличие изгибов в охлаждающих трубах

Температура охлаждающей жидкости слишком высокая: система охлаждения не работает; Проверьте систему безопасности

Постоянная операция нагрузки: проверьте, был ли превышен нормальный выход

Износ подшипника: замените подшипники

Условия смазки с смазкой, поставляемые с неоперационными смазками: Убедитесь, что настройки смазки соответствуют требованиям

Шпиндель не работает гладко и имеет нерегулярную вибрацию. Ручка не выполняется эффективно: см. Следующую точку

Урон подшипника: замените подшипник

Поврежденная или изношенная система зажима инструментов (пружина в сборе или Collet): замените поврежденные или изношенные детали

Держатель инструментов выходит из указанной допуска: замените держатель инструмента

Держатель инструментов не может быть удален низким давлением масла/воздуха блока разгрузки инструмента: проверка давления

Шланг блока ножа, не подключенный или сломлен, не подключен: проверьте и замените шланг при необходимости

Инструментальный конус/конус без смазки/очистки: увеличение смазки

Веденный приводной блок утечки уплотнения поворотного привода

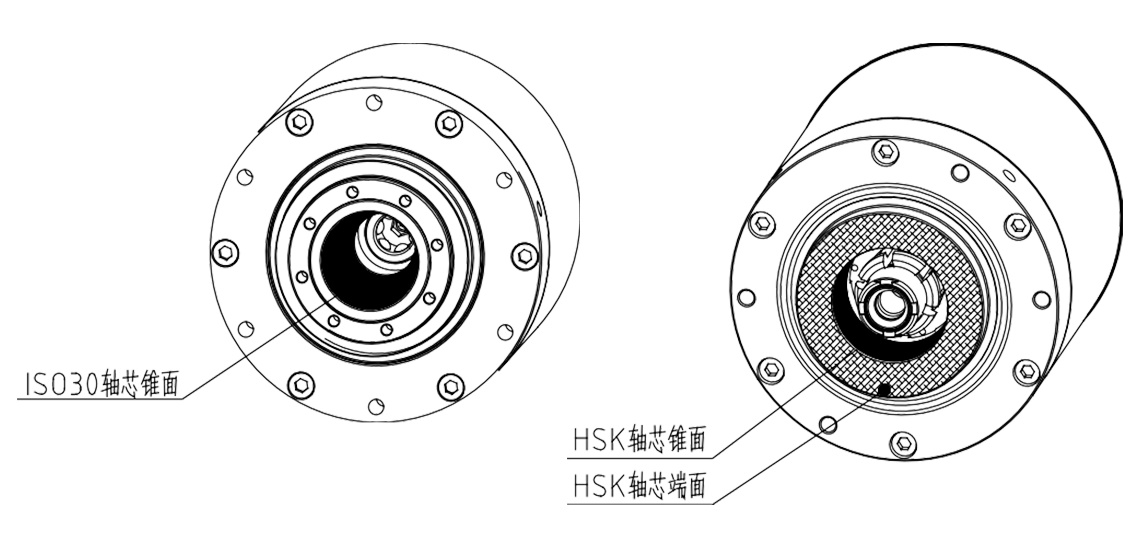

Техническое обслуживание и обслуживание держателя инструмента и конусного отверстия:

1) Алюминиевые отходы будут смешиваться с маслом, водой и т. Д., Которые будут влиять на эффект выдувания пыли и вызвать ухудшение рабочей среды. Пожалуйста, держите конусную поверхность держателя инструмента и конусное отверстие шпинделя в любое время, без воды, пыли, смазки (масляного блока), алюминиевых чипсов или другого мусора.

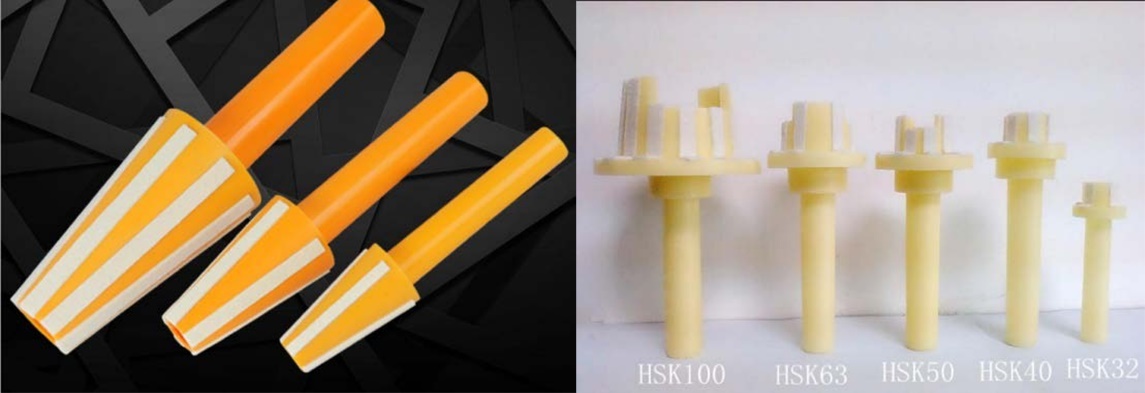

2) В суровой рабочей среде шпинделя конусное отверстие для хвостовика инструмента легко войти в алюминиевые чипы. После того, как ежедневная работа завершена, конусная поверхность хвостовика инструмента и конусное отверстие вращающегося вала должна быть очищена, чтобы не влиять на операцию на изменении инструмента или призывая застрять и поврежден шпиндель. Когда машина заканчивается в течение долгого времени, необходимо провести анти-ростющуюся обработку конусочного отверстия. Рекомендуется использовать специальную чистящую палочку, чтобы завершить очистку отверстия конуса. После очистки конусного отверстия нанесите немного жира, чтобы повысить эффективность изменения инструмента.

3) Очистите и поддерживайте кол и сопрягайте поверхность каждую неделю, и протрите его спиртом во время обслуживания.

4) Тщательно очистите коническую поверхность ручки ножа каждые две недели чистой мягкой тканью, увлажненной этанолом. После очистки распыляйте снятие ржавчины на поверхности конуса и используйте чистую тряпку, чтобы равномерно распределить его.

5) Для держателей инструментов HSK, чтобы поддерживать высокую эффективность коллеги, применяйте смазку к конусному отверстию вращающегося вала каждый месяц. После того, как смазка будет применена, выполните несколько шагов изменения инструмента, чтобы сформировать равномерный слой смазки на поверхности конусного отверстия, затем удалите хвостовик инструмента из шпинделя и вытирайте любую видимую смазку чистой тряпкой (чрезмерная смазка может вызвать шпиндель и повреждение ручки).

Техническое обслуживание и обслуживание системы охлаждения:

1) Поскольку электрический шпиндель интегрирует двигатель в блок шпинделя, а скорость высока, во время эксплуатации будет создано много тепла, что приводит к нагреву электрического шпинделя, что усиливает тепловые и динамические характеристики электрического шпинделя, что усиливает нормальную работу электрического шпинделя. Машина Ouyat оснащена принудительным механизмом охлаждения охлаждения воды в конструкции машинного инструмента для охлаждения статора и подшипников веретена электрического шпинделя, так что температура электрического шпинделя постоянна в определенном диапазоне. Поэтому в повседневном использовании следует уделять особое внимание, работает ли механизм охлаждения должным образом.

2) Следите за режимом в режиме реального времени, является ли уровень воды кулера воды нормальным. Если он ниже указанного уровня воды, пожалуйста, пополняйте его вовремя в соответствии с правильным методом.

3) Проверьте уровень охлаждающей воды каждую неделю, чтобы увидеть, есть ли масштаб или плавучие объекты. Если он существует, пожалуйста, замените его вовремя в соответствии с правильным методом.
