Просмотры:68 Автор:Onustec Group Время публикации: 2026-02-18 Происхождение:Работает
Точность изготовления металла часто определяется качеством подготовки еще до начала сборки. Свариваете ли вы конструкционные стальные трубы или собираете сложные алюминиевые навесные стены, геометрия точек соединения определяет структурную целостность конечного продукта. Надрезная пила играет важную роль в этом процессе, отвечая за минимизацию «подгоночных» зазоров, которые приводят к нарушениям сварки или эстетическим дефектам. Однако промышленная насечка не является монолитной категорией. Он четко разделен на две дисциплины: надрезка труб для обеспечения готовности к сварке и надрезка профиля для обеспечения точности механических соединений.
Выбор неправильного оборудования может привести к дорогостоящим узким местам, напрасным расходам материалов и опасным условиям труда. В этом руководстве рассматривается технологический ландшафт: от ручных полевых инструментов до современных систем ЧПУ. Мы оцениваем компромисс между первоначальными капитальными затратами и долгосрочными эксплуатационными расходами, чтобы помочь вам выбрать подходящую машину для вашего производственного цеха.
Применение диктует технологию: Вырубные станки для труб (кольцевая пила/абразивный инструмент) отдают приоритет готовности к сварке; Профильные вырубные станки (лезвийные/фрезерные) отдают приоритет эстетической геометрии и механической фиксации.
Уровни автоматизации: от ручных полевых инструментов до 5-осевых вырубных пил с ЧПУ , рентабельность инвестиций зависит от размера партии и геометрической сложности (например, составные косые углы).
Скрытые затраты: недорогие абразивные вырубные станки увеличивают совокупную стоимость владения за счет расходных лент и необходимости удаления заусенцев; Фрезерные редукторы с ЧПУ трудоемки, но требуют более высоких капитальных затрат.
Безопасность и соответствие требованиям: современные автоматические вырубные пилы имеют закрытые зоны обработки и лезвия с обратным вращением, что снижает риск для оператора.
Прежде чем оценивать мощность или диаметры лезвий, необходимо определить правильный класс машины. Промышленные вырубные станки обычно изготавливаются специально. Машина, которая отлично режет трубы из нержавеющей стали, испортит оконную раму из анодированного алюминия, и наоборот. Понимание этой развилки является первым шагом в закупках.
При изготовлении конструкционной стали основной целью является создание «седловой выемки» или «концевой выемки». Это полукруглый вырез на конце трубы, который позволяет ей идеально сопрягаться со стороной другой трубы, создавая Т-образное или угловое соединение. Показателем успеха здесь является герметичность «сварной сварки».
Если зазор между трубками слишком велик, сварщикам придется заполнить его излишним присадочным материалом. Это увеличивает тепловложение, вызывая деформацию и создавая слабые места в конструкции. Общие технологии, используемые здесь, включают кольцевые пилы с приводом от сверлильных станков, шлифовальные станки с абразивной лентой и эксцентриковые концевые фрезы. В этих инструментах приоритет отдается скорости и способности резать твердые черные металлы.
И наоборот, индустрия оконных конструкций (окна, двери, фасады) требует другого подхода. Здесь целью является прецизионная резка V-образных пазов, концевое фрезерование и создание сложной геометрии навесных стен и зимних садов. Детали часто механически фиксируются или прикручиваются друг к другу, а не свариваются.
Показателем успеха алюминия является скорость сборки и полное отсутствие «корректирующих надрезов». Если стойка не подходит идеально к фрамуге, фасад будет протекать, или видимые столярные изделия будут выглядеть непрофессионально. Технологии здесь варьируются от пил с двумя головками до сложных центров вырубных пил с ЧПУ , которые могут фрезеровать несколько углов за один проход.
| Особенность | Надрезка труб/труб | Алюминиевый профиль |
Материальный фокус | Сталь, Нержавеющая сталь, Хромолибден (круглый) | Алюминиевые профили (квадратные/сложные) |
Основная цель | Сварная сборка (седловые разрезы) | Механическая сборка (стойка/ригель) |
Критическая толерантность | Зазор < 1,5 мм (заполняемый) | Зазор < 0,5 мм (видимый дефект) |
Типичная оснастка | Кольцевые пилы, Абразивные ленты | Твердосплавные лезвия, концевые фрезы |
Производственные цеха, работающие над каркасами безопасности, поручнями или структурными рамами, сталкиваются с постоянным балансированием. Вам нужна скорость, но вам также нужны чистые края, которые не требуют многочасовой шлифовки.
Для небольших цехов или ремонта в полевых условиях тяжелая промышленная техника зачастую непрактична. Здесь доминируют кольцевые пилы. В этих устройствах используется стандартная биметаллическая кольцевая пила с приводом от сверлильного станка или ручной дрели. Механизм создает седловидный разрез путем сверления трубки под углом.
Плюсы: Барьер входа невероятно низок. Купить джиг можно менее чем за 300 долларов. Они портативны, что делает их идеальными для регулировки на месте во время установки.
Минусы: Повторяемость плохая. Кольцевая пила имеет тенденцию блуждать/изгибаться, создавая неровные разрезы. Кроме того, при резке нержавеющей стали кольцевые пилы быстро изнашиваются, что приводит к увеличению затрат на расходные материалы. Они также строго ограничены круговыми разрезами; этим методом вы не сможете легко разрезать квадратную трубку.
Абразивные ленточные или барабанные шлифовальные машины предлагают другой подход. Эти станки шлифуют насечку с помощью контактного круга (оправки), соответствующего диаметру сопрягаемой трубки. Этот метод обеспечивает быстрое удаление материала и имеет явные преимущества для тонкостенных труб, которые могут разрушиться под действием крутящего момента кольцевой пилы. Однако они выделяют большое количество тепла. Это создает «зону термического воздействия» (ЗТВ), которая может обесцветить нержавеющую сталь и усложнить сварку. Они также производят токопроводящую пыль, которая представляет опасность пожара и требует тщательной очистки рабочего пространства.
Когда объемы производства увеличиваются, точность становится непреложной. Вырубные станки с концевыми фрезами, часто использующие эксцентричную траекторию, представляют собой уровень выше ручных инструментов. Жесткий резак следует по запрограммированной траектории, создавая «рыбью пасть». Это важно для цехов, которым требуется точность на станке с ЧПУ без тепловых искажений. Срез холодный, чистый и сразу же готов к сварке TIG.
Для крупносерийного производства с малым количеством продукции (HVLM), такого как массовое производство мебельных каркасов, стандартом являются вырубные прессы (плунжеры). Эти машины разрезают материал за один ход — процесс, также известный как «обрезка зажимом». Хотя затраты на инструменты высоки (для каждого диаметра трубы требуется определенная матрица), время цикла измеряется в секундах, а не в минутах.
Архитектурное исполнение требует геометрического совершенства. Щель в навесной стене не просто уродлива; это ухудшает погодоустойчивые свойства здания.
Во многих мастерских стандартные конфигурации включают агрегаты с фиксированным углом (90°). Однако современная архитектура редко придерживается простых прямых углов. Это вызывает необходимость в возможностях изменения угла. Проблема с ручными регулируемыми пилами — это время наладки и человеческий фактор.
Вот почему вырубная пила с цифровым дисплеем становится минимальным стандартом. Операторам больше не нужно щуриться на аналоговые линейки или выполнять тригонометрию в цехе. Цифровой дисплей в режиме реального времени обеспечивает информацию о глубине и высоте резания, что значительно снижает ошибки вычислений. Даже полуавтоматическая машина с цифровыми показаниями может повысить производительность на 30% по сравнению с чисто ручной настройкой.
Функции безопасности не менее важны. Резка алюминия происходит на высоких оборотах. Если профиль зажат неправильно, лезвие может «выхватить» материал, разбросав его по комнате. Мы рекомендуем машины со встроенными вертикальными и горизонтальными системами зажима. Кроме того, лезвия «обратного вращения», когда два лезвия вращаются в противоположных направлениях, помогают стабилизировать заготовку во время резки.
Поскольку проекты становятся все более амбициозными, узким местом становится ручная регулировка. Изготовление пирамид, мансардных окон или граненых фасадов требует резки сложных углов, которые сложно настроить вручную.

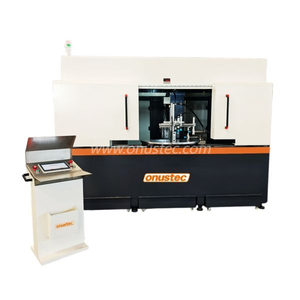

Это область применения 5-осевой вырубной пилы с ЧПУ . Эти системы автоматизируют каждую переменную: угол резания, высоту и глубину надреза и поворот лезвия. Они необходимы для сложных архитектурных проектов, где стандартные 3-осные станки физически не могут достичь требуемых плоскостей резания.
Возможности комбинированной резки под углом позволяют этим машинам обрабатывать комбинации стоек и транцов, где одновременно требуется резка в нескольких плоскостях. Эффективность времени цикла впечатляет. Полностью автоматическая система исключает необходимость ручной перенастройки станка между различными партиями профилей. Вы можете загрузить файл, содержащий десять различных геометрий насечек, и станок выполнит их последовательно без вмешательства оператора.
Выбор партнера для вашей техники так же важен, как и ее характеристики. Авторитетный производитель вырубных пил сможет помочь вам следовать следующим критериям, исходя из ваших конкретных производственных данных.
Всегда существует компромисс между гибкостью и скоростью. Вам нужно мгновенно вырезать простые насечки под углом 90°? В этом случае система «Панель/Пресс» непобедима. Однако, если вы занимаетесь изготовлением по индивидуальному заказу, вам, вероятно, понадобятся переменные углы, чтобы справиться с любой работой, поступающей через дверь. В этом случае лучше подойдет дисковая пила или пила с ЧПУ.
Вы также должны оценить «Качество сборки». Попросите образцы обрезков. В алюминиевых профилях зазор более 1 мм нарушает целостность конструкции. При сварке труб зазоры можно заполнить, но это увеличивает использование расходных материалов и трудозатраты. Высококачественное оборудование окупается за счет сокращения времени, которое сварщики тратят на устранение зазоров.
Общая стоимость владения (TCO) выходит за рамки покупной цены. Вторичные операции — молчаливые убийцы прибыли. Например, абразивные вырубные станки можно купить дешево, но они оставляют тяжелые заусенцы. Для этого требуется вторичная станция, на которой сотрудник вручную снимает заусенцы с детали, используя напильник или проволочное колесо. Эта стоимость рабочей силы накапливается ежедневно.
И наоборот, концевые фрезы и пилы холодной резки обычно производят отделку «готовую к сварке» или «готовую к сборке». Также необходимо рассчитать затраты на расходные материалы. Автоматическая вырубная пила с твердосплавными лезвиями может иметь более высокие первоначальные затраты на инструмент, но лезвия можно затачивать несколько раз, что часто приводит к более низкой стоимости за рез, чем у одноразовых абразивных лент.
Если вы инвестируете в ЧПУ, интеграция программного обеспечения имеет первостепенное значение. Поток данных — это нервная система современного производства. Может ли машина принимать файлы импорта (.dxf, .csv) непосредственно из вашего программного обеспечения BIM или CAD? Ручной ввод размеров в контроллер — это верный путь к ошибкам при вводе данных.
Ищите пользовательский интерфейс, который предлагает визуальное моделирование. Перед резкой контроллер должен показать 3D-изображение детали. Эта функция «дважды проверьте, один раз отрежьте» предотвращает списание дорогих профилей из анодированного алюминия из-за ошибок в программировании.
Установка новой системы пиления на полу предъявляет новые требования к инфраструктуре. Вырубным машинам для алюминия с высоким крутящим моментом часто требуется трехфазное питание для поддержания скорости лезвия во время глубоких резов. Они также требуют стабильного давления воздуха для обеспечения целостности пневматического зажима. Если воздух в вашем цеху колеблется, зажимы могут ослабнуть в середине резки, повредив деталь или лезвие.
Управление чипами — еще одно логистическое препятствие, которое часто упускают из виду. Необходимо различать мелкую абразивную пыль и алюминиевую стружку. Абразивная пыль пожароопасна и требует фильтрации. Алюминиевая стружка подлежит вторичной переработке, но имеет большой объем; высокоскоростные пилы производят ведра стружки в час. Интегрированная конвейерная система – это не роскошь; это необходимо для поддержания работы машины.
Наконец, устраните пробел в навыках операторов. Переход от ручных приспособлений к сложной системе требует обучения. Операторам необходимо понимать системы координат, смещения инструментов и графики технического обслуживания. Убедитесь, что ваш поставщик предлагает комплексное обучение в рамках пакета установки.
«Лучшая» пила в конечном итоге определяется ограничениями вашего рабочего процесса. Сварщикам труб требуется быстрая седловидная резка и устойчивость к нагреву, что делает идеальными абразивные решения или концевые фрезы. Производители окон требуют геометрического совершенства и чистоты отделки, поэтому им необходимы высокоскоростные дисковые пилы с точным зажимом.
В то время как ручные станки экономят капитальные затраты, современные автоматические вырубные пилы повышают рентабельность инвестиций за счет снижения процента брака, ускорения переналадки и устранения ручного труда по снятию заусенцев. По мере ужесточения стандартов производства зависимость от ручных измерений становится конкурентным недостатком.
Рекомендуем провести аудит ваших текущих потерь времени на «обустройство». Подсчитайте, сколько часов ваша команда тратит на шлифовку заусенцев или заполнение сварных зазоров. Используйте эти данные для обоснования инвестиций в высокоточное оборудование. Правильный станок не просто режет металл; это снижает неэффективность.
Ответ: Кольцевая пила — это недорогой ручной инструмент с использованием сверл, идеально подходящий для мелкосерийного ремонта или ремонта в полевых условиях. Вырубной станок с концевой фрезой использует фрезу (часто с ЧПУ) для обработки точных профилей, что идеально подходит для высокоточного промышленного производства.
О: 5-осевая система требуется при изготовлении сложных архитектурных алюминиевых конструкций (таких как граненые навесные стены или пирамиды), где необходимо делать выемки под сложными углами, чего не могут достичь стандартные 3- или 4-осные станки.
О: В целом нет. Вырубные станки для стальных труб предназначены для круглой геометрии и абразивной резки с высоким крутящим моментом. Вырубные станки для алюминиевых профилей предназначены для выдавливания квадратных и прямоугольных профилей и высокоскоростной точной резки. Использование одного станка для обеих целей может привести к перекрестному загрязнению (коррозии) и ухудшению качества резки.
Ответ: Рыбий рот представляет собой U-образную выемку, вырезанную на конце трубки, поэтому она идеально прилегает к боковой стороне другой трубки, образуя Т-образное соединение, готовое к сварке.
О: Цифровой дисплей обеспечивает обратную связь в режиме реального времени о высоте и угле лезвия, что значительно снижает человеческие ошибки и время настройки по сравнению с считыванием аналоговых шкал или линеек.
