5-осевой обрабатывающий центр с ЧПУ для алюминиевых фасадных навесных стен применяется для высокоточной сложной обработки алюминиевых металлических профилей с одноразовым зажимом, он использует креативные концепции дизайна и технологии производства в соответствии с высокими немецкими стандартами и непрерывной оптимизацией.

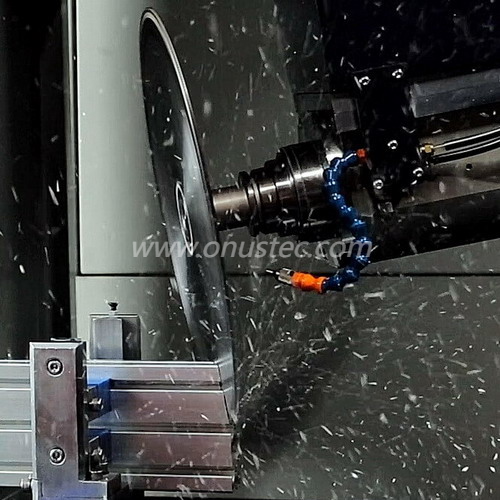

Он оснащен мощным шпинделем мощностью 17 кВт с быстрым магазином на 8 инструментов и 1 большим пильным полотном 500 мм для большой и гибкой обработки, он может обрабатывать под любым углом и направлением по 5 осям, а также может выполнять 6-стороннюю обработку снизу с дополнительным углом головка, а также профессиональная сложная обработка и высокая точность с однократным зажимом правильных и нестандартных профилей.
Он использует немецкую 5-осевую профессиональную промышленную систему Siemens с простым интерфейсом человеко-машинного общения и творческим дополнительным ПК с Windows на станции управления для редактирования программы с файлами DXF, файлов Step (немецкое программное обеспечение 3D является дополнительным) для передачи в систему NC.
Он использует головку литейной машины и зажимное устройство для литья, а также знаменитый высокоточный шпиндель, редьюер, шарико-винтовую передачу, зубчатую рейку и шестерню, линейную направляющую, особенно нашу мощную профессиональную хорошо обученную инженерную технику сборки, которая обеспечивает большой диапазон обработки для больших и сложные формы и криволинейные профили и высокая точность машины для высоких стандартных требований к обработке.
штат: | |
---|---|
Количество: | |
· 5-осевой обрабатывающий центр с ЧПУ
· Предназначен для экономичной и эффективной обработки алюминиевых и тонкостенных стальных профилей.
· Все операции, такие как фрезеровка, сверление, нарезание резьбы, фрезерование резьбы, вырубка и распиловка, выполняются, когда профильный стержень неподвижен, чтобы защитить поверхности профиля.
· 6-сторонняя обработка.Снизу с угловой головкой (опционально)
· Оснащен 8 инструментами + 1 большим пильным полотном и зонтичным магазином инструментов, что обеспечивает быструю обработку и сокращение времени смены инструмента, что оптимизирует циклы обработки.
· Автоматическая система предотвращения зажимов повышает эффективность и безопасность
· Программное обеспечение оператора с графическим 3D-изображением заготовок (опция)
· Высокоточная шлифовка, стабильная и прочная зубчатая рейка, шариковый винт, линейная направляющая обеспечивают плавную и точную обработку.
· Креативная двойная промышленная операционная система и операционная система Windows для удобной и расширенной работы.
· Электронная световая завеса для безопасности оператора.
· Две отдельные рабочие зоны позволяют выполнять челночную обработку (опция).
· 18,5-дюймовый панельный ПК, порты USB и сетевое подключение
· Автоматическая центральная система смазки маслом
· 5-осевой контроллер
· camQuix (необязательно)
· Челночный режим для работы с двух сторон
· Угловая фрезерная головка для обработки снизу
· Автоматический датчик инструмента и измерение длины
· Конвейерная система Auto Chips
· Сканер штрих-кода
· Принтер для печати этикеток
· Держатели инструментов
· Цанговый патрон
· Пильная головка
· Инструменты
· 5-осевой обрабатывающий центр с ЧПУ
· Предназначен для экономичной и эффективной обработки алюминиевых и тонкостенных стальных профилей.
· Все операции, такие как фрезеровка, сверление, нарезание резьбы, фрезерование резьбы, вырубка и распиловка, выполняются, когда профильный стержень неподвижен, чтобы защитить поверхности профиля.
· 6-сторонняя обработка.Снизу с угловой головкой (опционально)
· Оснащен 8 инструментами + 1 большим пильным полотном и зонтичным магазином инструментов, что обеспечивает быструю обработку и сокращение времени смены инструмента, что оптимизирует циклы обработки.
· Автоматическая система предотвращения зажимов повышает эффективность и безопасность
· Программное обеспечение оператора с графическим 3D-изображением заготовок (опция)
· Высокоточная шлифовка, стабильная и прочная зубчатая рейка, шариковый винт, линейная направляющая обеспечивают плавную и точную обработку.
· Креативная двойная промышленная операционная система и операционная система Windows для удобной и расширенной работы.
· Электронная световая завеса для безопасности оператора.
· Две отдельные рабочие зоны позволяют выполнять челночную обработку (опция).
· 18,5-дюймовый панельный ПК, порты USB и сетевое подключение
· Автоматическая центральная система смазки маслом
· 5-осевой контроллер
· camQuix (необязательно)
· Челночный режим для работы с двух сторон
· Угловая фрезерная головка для обработки снизу
· Автоматический датчик инструмента и измерение длины
· Конвейерная система Auto Chips
· Сканер штрих-кода
· Принтер для печати этикеток
· Держатели инструментов
· Цанговый патрон
· Пильная головка
· Инструменты
Model No. | OYT-C6507 | ||||
Travel Stroke | |||||
X-Axis | 7000mm | ||||
Y-Axis | 600mm | ||||
Z-Axis | 500mm | ||||
A-Axis | ±120° (bigger than 0-180°) | ||||
C-Axis | ±230° (bigger than left&right 0-360°) | ||||
Feeding | |||||
Axis | X | Y | Z | C | A |
Feeding Speed | 70m/min | 40m/min | 40m/min | 74°/s | 74°/s |
Servo Motor | 3.55KW | 3.55KW | 3.55KW | 0.82KW | 0.82KW |
Positioning Accuracy (300mm) | ±0.05mm | ±0.05mm | ±0.02mm | <12’’ | <12’’ |
Spindle | |||||
Power | 17.0KW | ||||
Max. Speed | 24000rpm | ||||
5-Axis Head | HSK F63/BT40 | ||||
Tool Magazine | |||||
Magazine Type | Umbrella | ||||
Tool Shank | HSK F63/BT40 | ||||
Capacity | 8+1 | ||||
Tool Chang Time | 3-5s | ||||
Fixed Blade Dia. | 400mm (500mm Optional) | ||||
Worktable Avoidance | Automatic Clamp Avoidance | ||||
Power Supply | |||||
Voltage | 415V/380V/220V As per requirements | ||||
Transformer Requirement | 25 KVA | ||||
Air Source | 0.6Mpa~0.9Mpa 600L/min | ||||
Cooling | |||||
Processing | Mist Spray Cooling System | ||||
Spindle | Oil-Cooling | ||||
Lubrication | |||||
Ball Screw | Automatic Central Oil Lubrication System | ||||
Linear Guide | Automatic Central Oil Lubrication System | ||||
Dust Collection | |||||
Standard | Manual Push-pull Drawer | ||||
Optional | Chip Conveyor System | ||||
Protection | |||||
Machine Protection | Protection Doors | ||||
Electronic Light Curtain Sensor Protection | |||||
Machine Data | |||||
Dimension (LxWxH) | 10500x3600x2800mm | ||||
Weight | 10000kg | ||||
Operation Requirements | |||||
Electricity | 29KW 3Phase | ||||
Environment Temperature | 5~40 C. Degree | ||||
Environment Humidity | 30~70 | ||||
Vibration Intensity | <0.5G | ||||
Protect from floating dust, Corrosive Air | |||||
Grounding Resistance | <10Ω |
