3+1 оси Двери и окна Профильный обрабатывающий центр с ЧПУ

Поделиться с:

Этот 3 + 1-осевой обрабатывающий центр с ЧПУ для дверей и окон применяется для обработки профилей из алюминиевых сплавов, он использует креативные концепции дизайна и технологии производства в соответствии с высокими немецкими стандартами и непрерывной оптимизацией.

Он использует немецкую профессиональную промышленную систему Siemens с простым в использовании интерфейсом человеко-машинного общения и творчески дополнительным ПК с Windows на станции управления для редактирования программы с файлами DXF, файлов Step (немецкое программное обеспечение 3D является дополнительным) для передачи в систему NC.

Он использует головку литейной машины и зажимное устройство для литья, а также знаменитый высокоточный шпиндель, редьюер, шарико-винтовую передачу, зубчатую рейку и шестерню, линейную направляющую, особенно нашу мощную профессиональную хорошо обученную инженерную технику сборки, которая обеспечивает большой диапазон обработки для больших и сложные формы и криволинейные профили и высокая точность машины для высоких стандартных требований к обработке.

штат:

Количество:



Запрос цены Добавить в корзину

Функции

· 3-осевой копировально-фрезерный обрабатывающий центр с ЧПУ

· Предназначен для экономичной и эффективной обработки алюминиевых профилей.

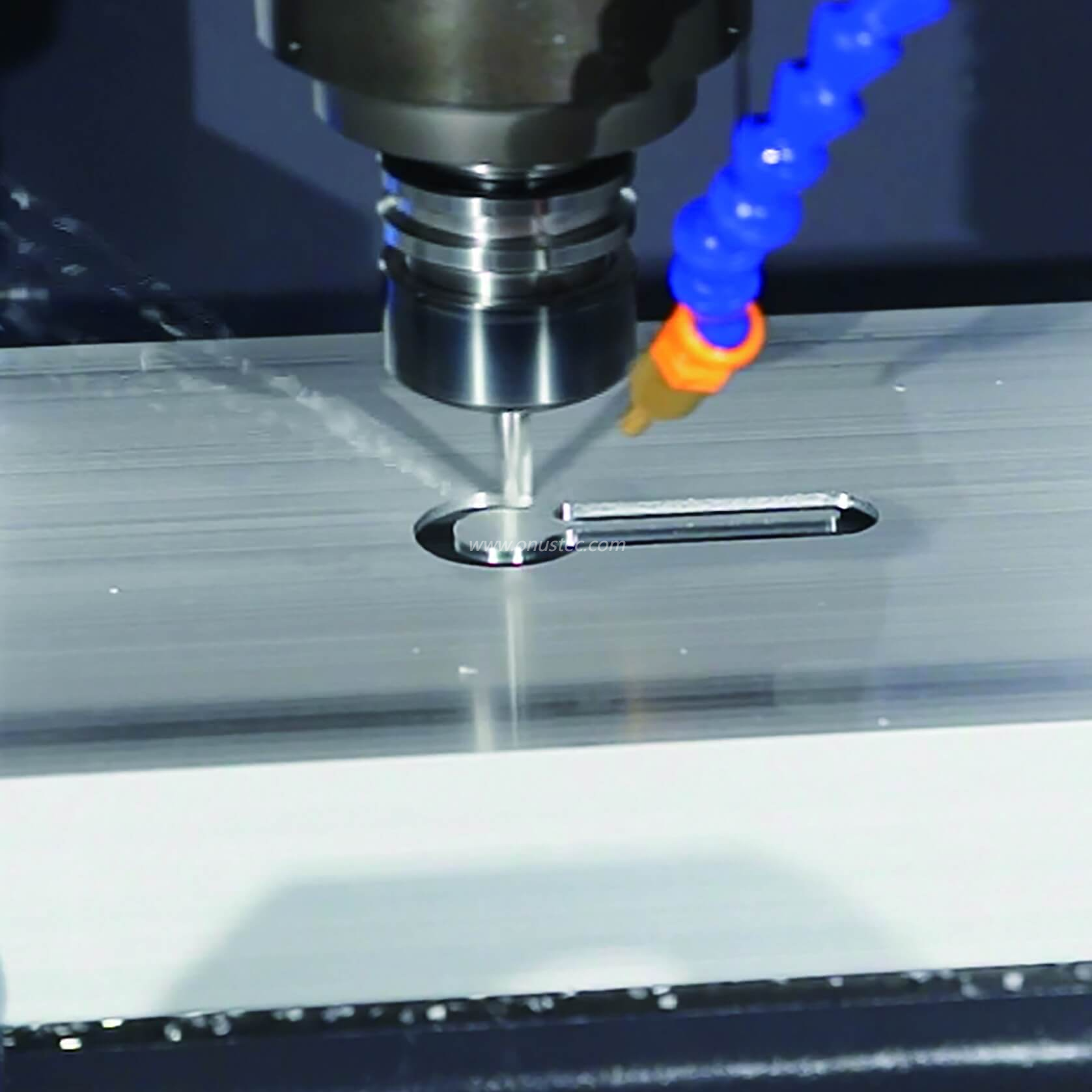

· Все операции, такие как фрезеровка, сверление, нарезание резьбы, фрезерование резьбы, вырубка и распиловка, выполняются, когда профильный стержень неподвижен, чтобы защитить поверхности профиля.

· Программное обеспечение оператора с графическим 3D-изображением заготовок (опция)

· Трехсторонняя обработка на поворотном рабочем столе при температуре -90/0/+90 градусов.

· 4-позиционный линейный инструментальный магазин обеспечивает быструю обработку и сокращение времени смены инструмента, что оптимизирует циклы обработки.

· Он может собрать пильное полотно с Т-образным пазом для концевого фрезерования профилей транца.

· Угловые головки для боковой и профильной обработки торцов.

· Автоматическая центральная система смазки маслом

· 3-осевой контроллер

· camQuix (необязательно)

Параметры

· Угловая фрезерная головка для обработки снизу

· Лезвие с Т-образным пазом для фрезерования шипа профиля и импоста

· Автоматический датчик инструмента и измерение длины

· Конвейерная система Auto Chips

· Сканер штрих-кода

· Принтер для печати этикеток

· Держатели инструментов

· Цанговый патрон

· Цанги

· Лезвия пилы

· Инструменты

Модель №.	ОЙТ- C320S
Путешествие инсульта
Ось X	3000 мм
Ось Y	200 мм
Ось Z	200 мм
Ось А	90°/ 0°/-90°
Кормление
Ось	X	Y	Z	A
Скорость подачи	50 м/мин	30 м/мин	30 м/мин	20°/с
Точность позиционирования	±0,1 мм	±0,1 мм	±0,1 мм	±0,05°
Серводвигатель	1,0 кВт	850 Вт	850 Вт	/
Шпиндель
Власть	6,0 кВт
Макс.Скорость	18000 об/мин
Хвостовик инструмента	ИСО 30
Магазин инструментов – опционально
Тип журнала	Линейный тип
Емкость	4
Время смены инструмента	5-7 секунд
Избегание рабочего стола	Автоматическое предотвращение зажима
Источник питания
Напряжение	415 В/380 В/220 В согласно требованиям
Требования к трансформатору	25 кВА
Источник воздуха	0,6 МПа~0,9 МПа
Расход воздуха	100 л/мин
Охлаждение
Обработка	Система охлаждения распылением тумана
Шпиндель	Воздушное охлаждение
Смазка
Шариковый винт	Автоматическая центральная система смазки маслом
Линейное руководство	Автоматическая центральная система смазки маслом
Сбор пыли
Стандартный	Ручной выдвижной ящик
Необязательный	Конвейерная система для стружки
Защита
Защита машины	Электронная защита датчика световой завесы
Данные машины
Размер (ДxШxВ)	4500х1800х2200мм мм
Масса	3500 кг
Требования к эксплуатации
Суммарная мощность	9,0 кВт
Температура окружающей среды	5~40 градусов С.
Влажность окружающей среды	30~70
Интенсивность вибрации	<0,5 г
Защищайте от плавающей пыли и агрессивного воздуха.
Сопротивление заземления	<10 Ом
