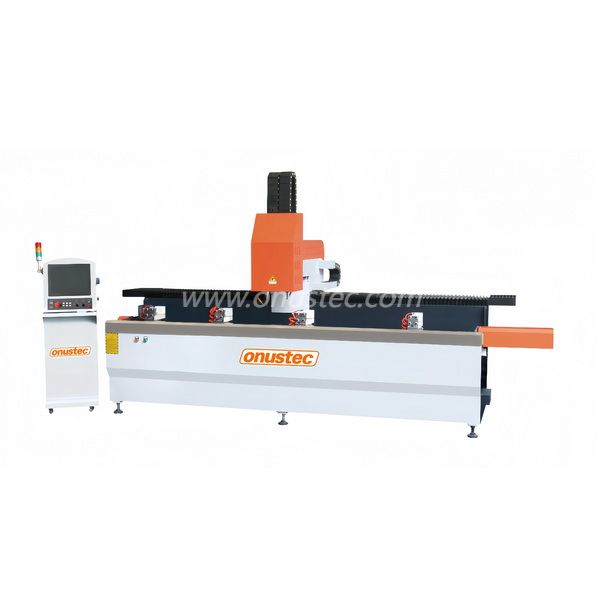

3+1 Оси Двойной шпиндель Чинов

Поделиться с:

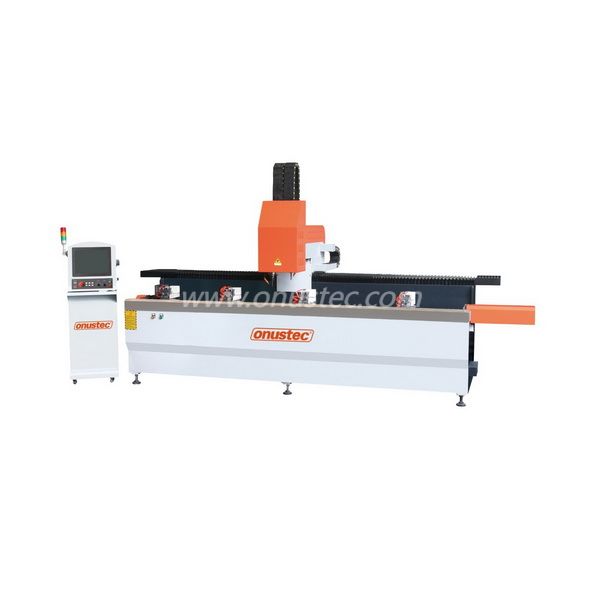

Этот центр обработки профиля с ЧПУ 3+1 оси применим для обработки профиля алюминиевого металла, он принимает концепции творческого дизайна и производственные техники в соответствии с высокими стандартами Германии и непрерывной оптимизации.

Он принимает зажимную машину для литья и зажимные устройства, а также знаменитый высокий точный шпиндель, уплотнение, шариковые винты, стойка для передачи и шестерни, линейный гид, особенно наш мощный профессиональный хорошо обученный сборочный техник, который обеспечивает большой диапазон обработки для больших и составных профилей и кривой, а также высокую точность машины для высоких стандартных требований к обработке.

штат:

Количество:



Запрос цены Добавить в корзину

Функции

3+1 Ось Осина Осина Обработка профиля ЧПУ
Разработано для экономичной и эффективной обработки алюминиевых и тонкостенных стальных профилей
Все операции, такие как маршрутизация, бурение, постукивание, фрезерование потока, вырезание и распиливание, в то время как профиль является стационарным для защиты поверхностей профиля
Двойные шпинции с различными инструментами позволяют быстро обрабатывать и устранять время изменения инструмента, оптимизируя циклы обработки
Программное обеспечение для оператора CAM с графическим 3D -дисплеем заготовки (опция)
Журнал может быть оснащен лопачкой T -слота для окончания профилей транцев.
Угловые головки для бокового и профиля
Творческая система с двойной промышленной эксплуатацией и системой работы Windows
Автоматическая система центральной масляной смазки
3-осевой контроллер

Параметры

Угловая маршрутная головка для обработки снизу
Tlot Blade для профиля профиля Tenon и Mullion
Автоматический датчик инструмента и измерение длины
Автопликационная конвейерная система
Сканер штрих -кода
Метка принтера
Держатели инструментов
Коллет Чак
Коллеты
Видели лезвия
Инструменты

Модель №	OT-2C330
Ход поездок
Ось X.	3000 мм
Ось Y.	0 ° 130 мм ； -90 ° 100 мм ；+90 ° 100 мм
Ось Z.	200 мм
Кормление
Ось	X	Y	Z
Скорость кормления	60 м/мин	50 м/мин	50 м/мин
Скорость обработки	10000 мм/мин	10000 мм/мин	10000 мм/мин
Точность повторного расположения	± 0,1 мм	± 0,1 мм	± 0,1 мм
Шпиндель
Власть	3,6KWX2
Максимум Скорость	12000 об / мин
Инструмент хвостовик	ER32
Источник питания
Напряжение	415V/380V/220V в соответствии с требованиями
Требование трансформатора	25 кВА
Воздушный источник	0,6 МПа ~ 0,9 МПа
Потребление воздуха	105L/мин
Охлаждение
Обработка	Система охлаждения тумана
Шпиндель	Воздушное охлаждение
Смазка
Шаровой винт	Автоматическая система центральной масляной смазки
Линейный гид	Автоматическая система центральной масляной смазки
Сбор пыли
Стандартный	Ручный ящик для толчка
Необязательный	Чип -конвейерная система
Защита
Защита машины	Электронная датчиков света защита
Машины данных
Размер (LXWXH)	4000x1800x1800 мм
Масса	2000 кг
Операционные требования
Общая мощность	9.50 кВт
Температура окружающей среды	5 ~ 40 с. Степень
Влажность окружающей среды	30 ~ 70
Интенсивность вибрации	<0,5 г
Защитить от плавающей пыли, коррозийного воздуха
Сопротивление заземления	<10 Ом
