Что такое алюминий, обработанный на станке с ЧПУ?

Алюминий, обработанный на станке с ЧПУ, представляет собой стратегический выбор производственного материала. Он идеально сочетает в себе структурную прочность, малый вес и быструю эффективность цикла. Современные инженеры полагаются на этот металл, чтобы расширить границы производительности в аэрокосмической, автомобильной и бытовой электронике.

Переход детали от мелкосерийного прототипирования к серийному производству сопряжен с серьезными проблемами. Команды должны оптимизировать скорость съема материала, строго контролируя стабильность размеров. Без надлежащего планирования незначительные недостатки проектирования быстро перерастают в огромный перерасход бюджета. Преобразование необработанных заготовок в готовые детали требует точности.

Это руководство устраняет разрыв между основными металлургическими свойствами и принятием решений на нижних этапах воронки. Вы узнаете, как подобрать конкретные марки сплавов в соответствии с вашими механическими требованиями. Мы также изучаем стратегии использования оборудования и протоколы проверки поставщиков, чтобы гарантировать успех вашего производства. Давайте рассмотрим, как вы можете оптимизировать свой следующий производственный цикл.

Ключевые выводы

• Понимание того, «что такое алюминий, обработанный на станке с ЧПУ», требует оценки конкретных марок сплавов с точки зрения механических требований и бюджетных ограничений.
• Выбор обрабатывающего оборудования — от стандартных фрез до 3-осевого центра обработки алюминиевых профилей с ЧПУ — определяет продолжительность цикла и стоимость детали.
• Выбор подходящего партнера-производителя зависит от проверки его стратегии оснастки, управления температурным режимом и протоколов контроля после механической обработки.
• Обрабатываемость материала напрямую влияет на окупаемость инвестиций; более высокие скорости означают меньшие затраты на рабочую силу при условии строгого соблюдения допусков.

Определение базовой линии: почему алюминий, обработанный на станке с ЧПУ, повышает рентабельность производства

Инженеры сталкиваются с постоянной борьбой при выборе сырья для новых продуктовых линеек. Вы должны сопоставить цены на сырье со временем, необходимым для резки, сверления и фрезерования этих материалов. Чтобы полностью понять, что такое алюминий, обработанный на станке с ЧПУ, с коммерческой точки зрения, мы должны оценить его экономические преимущества в цехах.

Формулирование бизнес-проблемы

Сравните алюминий с распространенными альтернативами, такими как нержавеющая сталь, титан и специальные пластмассы. Сталь обладает невероятной прочностью. Однако резка стали требует огромного крутящего момента шпинделя и значительно более низких скоростей подачи. Титан обеспечивает превосходную термостойкость, но быстро разрушает режущие инструменты. Специальным пластикам не хватает структурной жесткости, необходимой для механических узлов, подвергающихся высоким нагрузкам.

Алюминий решает эти проблемы компаундирования. Он стоит немного дороже за фунт, чем мягкая сталь. Тем не менее, производители компенсируют эти затраты за счет значительно более коротких циклов обработки. Более быстрое время цикла напрямую снижает почасовую ставку станка, включенную в ваш окончательный счет. Алюминий предлагает идеальную золотую середину для крупномасштабного производства.

Преимущество обрабатываемости

Алюминий обладает естественно мягкой и легко поддающейся механической обработке молекулярной структурой. Эта характеристика позволяет операторам достигать высокой скорости съема материала (MRR). Современные обрабатывающие центры могут вращать режущие инструменты со скоростью 15 000 об/мин и выше при обработке алюминиевых заготовок.

Эти повышенные скорости сокращают общее время шпинделя на деталь. Следовательно, вы тратите меньше денег на рабочую силу и накладные расходы на оборудование. Кроме того, резка алюминия оказывает минимальную нагрузку на твердосплавные инструменты. Срок службы инструмента значительно увеличивается. Операторам редко приходится останавливать производство для замены сломанных концевых фрез. Непрерывный производственный поток максимизирует окупаемость вашего производства.

Ключевые показатели эффективности (KPI)

Для оценки успеха ваших обработанных компонентов необходимы четкие показатели. Отслеживайте эти конкретные ключевые показатели эффективности во время пилотного производства:

• Соотношение прочности и веса: убедитесь, что деталь выдерживает эксплуатационные нагрузки без увеличения массы.
• Теплопроводность: Измерьте, насколько эффективно деталь рассеивает тепло от критически важных электронных компонентов.
• Шероховатость поверхности (Ra). Убедитесь, что параметры резки обеспечивают гладкую поверхность прямо на станке.
• Коррозионная стойкость: перед нанесением защитных покрытий оцените способность чистого сплава противостоять воздействию окружающей среды.

Система выбора материалов: оценка стандартных и высокоэффективных сплавов

Указание общего «алюминия» на чертеже САПР гарантирует противоречивые результаты. Семейство алюминия включает в себя отдельные серии сплавов, классифицированные по основным легирующим элементам. Выбор правильного класса предотвращает катастрофический выход детали из строя в полевых условиях.

6061-T6 (Стандарт общего назначения)

Производители считают 6061-T6 бесспорной рабочей лошадкой отрасли. Он содержит магний и кремний. Эта комбинация дает чрезвычайно универсальный материал. 6061-T6 превосходно подходит для изготовления конструкционных компонентов, автомобильных кронштейнов и общего заводского крепежа.

Этот сплав прекрасно поддается стандартным процессам сварки. Он также прекрасно реагирует на анодирование. Однако 6061-T6 имеет свои недостатки. Он обеспечивает более низкую прочность на разрыв, чем специальные марки для аэрокосмической отрасли. Не следует использовать этот материал для авиационных компонентов, подвергающихся высоким нагрузкам.

7075-T6 (Аэрокосмический эталон)

Когда отказ невозможен, инженеры обращаются к 7075-T6. Цинк выступает здесь в качестве основного легирующего элемента. Эта формула обеспечивает прочность, сравнимую со многими конструкционными сталями. Аэрокосмические конструкции, военное вооружение и высоконагруженная робототехника во многом зависят от 7075-T6.

Вы должны внимательно рассмотреть его недостатки. 7075-T6, как известно, трудно сваривать. Он также имеет значительно более высокую цену на сырье, чем сплавы серии 6000. Кроме того, высокое содержание цинка делает его более склонным к коррозии в суровых морских условиях.

Альтернативные сорта (2024, 5052, 6063)

Специализированные применения требуют особых металлургических профилей. Рассмотрите следующие альтернативные варианты требований нишевого производства:

• 2024: Медь обеспечивает превосходную усталостную устойчивость. Этот сорт широко используется в крыльях и конструкциях фюзеляжа самолетов.
• 5052: Этот сорт обеспечивает исключительную гибкость. Производители используют его в основном для корпусов из листового металла и морского оборудования.
• 6063: Известен как архитектурный сплав. Он легко формирует индивидуальные экструзии и допускает сложную обработку поверхности.

Ваша линза принятия решений должна быть сосредоточена на операционной среде. Всегда подбирайте сплав в соответствии с вашими окончательными требованиями к отделке. Совместимость при анодировании сильно различается в зависимости от серии материалов.

Таблица 1: Краткое справочное руководство по алюминиевым сплавам

Марка сплава	Первичный легирующий элемент.	Наилучшее применение.	Класс обрабатываемости.
6061-Т6	Магний/Кремний	Автомобильная промышленность, Светильники, Общего Использования	Отличный
7075-Т6	Цинк	Аэрокосмическая, Военная, Высокая нагрузка	Хороший
2024-Т3	Медь	Авиационные детали высокой усталости	Справедливый
5052-H32	Магний	Листовой металл, морские корпуса	Ярмарка (Мармеладка)

Соответствие геометрии детали правильной технологии обработки

Выбор правильного сплава – это только половина дела. Вы должны назначить свои проекты соответствующему оборудованию. Несоответствие между геометрией детали и архитектурой станка снижает эффективность вашего производства.

Стандартные фрезерные станки с ЧПУ по сравнению с станками для алюминиевого профиля

Традиционные 3- и 5-осевые вертикальные обрабатывающие центры (VMC) превосходно справляются с резкой цельных блоков. Они прекрасно справляются со сложной, многомерной геометрией. Однако им приходится бороться с чрезвычайно длинными и тонкими компонентами.

Если ваш проект включает в себя длинные экструдированные геометрические конструкции, такие как рамы солнечных батарей, транзитные рельсы или линейные направляющие, вам необходимо специализированное оборудование. Стандартным станкам требуется несколько установок для обработки рельса длиной 10 футов. Операторам приходится несколько раз проталкивать деталь через дверцы машины. Машины для изготовления алюминиевых профилей решают эту проблему. Они оснащены удлиненными платформами перемещения по оси X, разработанными специально для длительной экструзии. Это полностью исключает вторичные настройки.

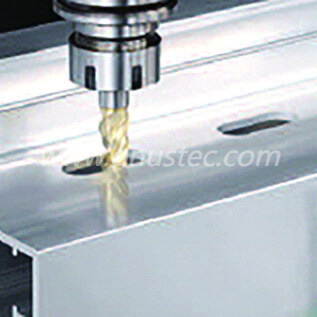

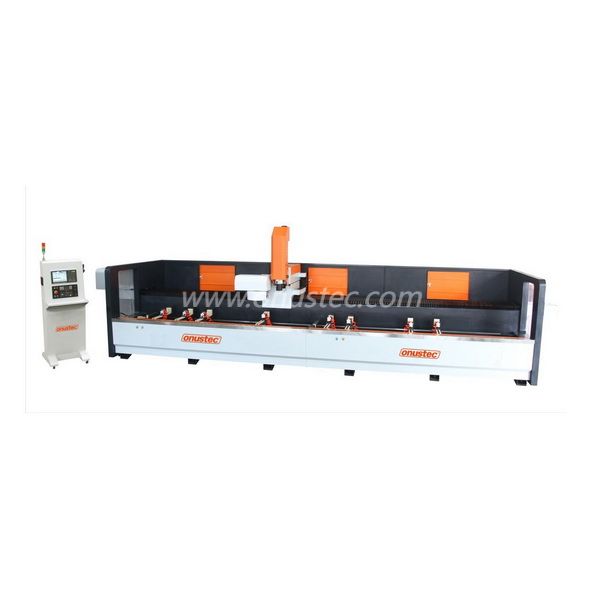

Роль 3-осевого центра обработки алюминиевых профилей с ЧПУ для быстрой обработки профилей

Коммерческая жизнеспособность требует скорости. В 3-осном быстродействующем центре обработки алюминиевых профилей с ЧПУ используются высокоскоростные шпиндели, разработанные специально для легкой и высокоскоростной резки. В отличие от тяжелых сталелитейных заводов, предназначенных для стали, эти центры профиля быстро ускоряются.

Они обеспечивают масштабируемость. Специальный профильный обрабатывающий центр значительно сокращает время наладки и время цикла для линейных деталей. Вы зажимаете экструзию один раз. Шпиндель перемещается по всей длине сырья, сверля и прорезая пазы за один проход. Эта специализированная архитектура значительно превосходит традиционные VMC.

Возможности токарной и фрезерной обработки

Цилиндрические детали требуют токарной обработки. Стандартные токарные центры вращают необработанный алюминиевый стержень, в то время как стационарный инструмент вырезает профиль. Если для вашей цилиндрической детали требуются поперечно-сверленные отверстия или плоские фрезерованные поверхности, выберите токарно-фрезерный станок.

В токарно-фрезерных станках используется приводной инструмент. Револьверная головка токарного станка оснащена миниатюрными фрезерными шпинделями. Эта возможность позволяет операторам точить, сверлить и фрезеровать алюминиевую деталь за одну операцию. Сведение к минимуму ручной обработки деталей снижает затраты на рабочую силу и предотвращает накопление кумулятивных допусков.

Риски внедрения, предотвращение дефектов и реалии EEAT

Опытные команды по закупкам знают, что теория редко соответствует реальности в цехах. Обработка алюминия сопряжена с определенными физическими рисками. Вы должны заранее управлять тепловой динамикой и взаимодействием режущего инструмента.

Тепловое расширение и деформация

Риск: Алюминий обладает особенно высоким коэффициентом теплового расширения. Поскольку режущий инструмент создает трение, деталь поглощает тепло. Алюминий физически расширяется. Если машина разрезает деталь до окончательного размера в горячем состоянии, деталь сожмется по мере охлаждения. Этот размерный сдвиг разрушает детали с жесткими допусками.

Смягчение: тщательно оцените стратегии своих поставщиков в области охлаждающих жидкостей. Теплоноситель под высоким давлением предотвращает накопление тепла. Кроме того, опытные цеха разделяют черновую и чистовую стадии. Они удаляют сыпучий материал, дают детали остыть, а затем выполняют заключительный легкий проход. Сложные детали аэрокосмической отрасли часто требуют промежуточной термической сушки для снятия напряжений.

Распространенная ошибка: никогда не позволяйте операторам выполнять агрессивную черновую обработку всухую. Тепловая деформация необратима в тонкостенных алюминиевых корпусах.

Оснастка и заготовка (BUE)

Риск: Алюминий плавится при относительно низких температурах. Высокое трение заставляет мельчайшие частицы алюминия плавиться и привариваться непосредственно к режущему инструменту. Мы называем это явление «застроенным краем» (BUE). После образования BUE инструмент теряет острую режущую кромку. Он начинает размазывать металл, а не резать его, разрушая отделку поверхности.

Смягчение: убедитесь, что ваш партнер по обработке использует соответствующие фрезы. Они должны использовать полированные твердосплавные инструменты без покрытия. Полированные канавки предотвращают прилипание алюминия. Для крупносерийного производства потребуются инструменты с покрытием DLC (алмазоподобный углерод). Покрытия DLC обеспечивают превосходную смазывающую способность и полностью исключают BUE.

Реалии допусков и качества поверхности

Чрезмерные допуски приводят к астрономически высоким затратам на производство. Многие инженеры без необходимости применяют сверхжесткие допуски в аэрокосмической отрасли к некритическим косметическим деталям.

Определите реалистичные допуски базовой линии. Стандартный фрезерный станок с ЧПУ легко выдерживает +/- 0,005 дюйма на стандартных алюминиевых элементах. Стандартная обработка поверхности после механической обработки обычно колеблется в пределах 63 Ra. Не указывайте зеркальную поверхность Ra 16 или допуск +/- 0,001 дюйма, если этого не требует механическая сборка.

Предварительный список поставщиков: как проверить партнера по обработке

Ваши проекты хороши настолько, насколько хорош партнер, который их реализует. Для проверки поставщика станков с ЧПУ необходимо просмотреть его маркетинговые брошюры. Вы должны проверить их системы качества и возможности постобработки.

Соответствие и гарантия качества

Регулируемые отрасли терпят отсутствие дефектов. Если вы закупаете компоненты для аэрокосмической, оборонной или медицинской промышленности, вам должны потребоваться строгие сертификаты. Требуйте подтверждение регистрации в соответствии со стандартом AS9100 или ISO 9001:2015.

Контрафактные металлы мешают глобальной цепочке поставок. Некачественный алюминий не обладает структурной целостностью, необходимой для безопасной эксплуатации. Требуйте абсолютной прозрачности в отношении протоколов испытаний материалов (MTR). Ваш поставщик должен предоставить сертифицированный MTR, подтверждающий происхождение алюминиевой заготовки до исходного литейного завода. Это предотвращает замену низкосортного сплава.

Возможности отделки поверхности

Голый алюминий легко царапается. Он также окисляется со временем. Большинство производственных деталей требуют вторичного защитного покрытия. Вам следует отдать приоритет поставщикам, предлагающим интегрированные возможности постобработки.

Оцените их внутреннюю или управляемую сеть для отделки поверхностей. Общие требования включают в себя:

• Анодирование типа II: добавляет тонкий защитный слой и обеспечивает яркое цветное окрашивание.
• Анодирование твердого покрытия типа III: создает толстую, керамическую поверхность износа для компонентов с высоким коэффициентом трения.
• Химическая пленка (алодин): обеспечивает коррозионную стойкость при сохранении электропроводности.
• Дробеструйная очистка: удаляет следы инструментов и создает однородный матовый внешний вид перед анодированием.

Объединение операций механической обработки и чистовой обработки под руководством одного поставщика значительно сокращает логистику вашей цепочки поставок.

Анализ затрат и объемов

Поставщик, который преуспевает в прототипировании, может столкнуться с трудностями при массовом производстве. Вам нужна структура перехода. Прототипы малых объемов требуют высоких затрат на деталь, поскольку в уравнении доминирует время установки.

При переходе к крупносерийному производству акцент полностью смещается на сокращение времени цикла. Ищите поставщиков, использующих автоматизацию пула поддонов. Автоматические устройства смены паллет загружают в машину свежие алюминиевые заготовки, в то время как шпиндель непрерывно режет другую деталь. Эта возможность производства без освещения снижает трудозатраты и гарантирует стабильные графики производства.

Заключение

• Успешное производство алюминия требует соответствия конкретной марки сплава непосредственно условиям конечного использования.
• Оптимизируйте эффективность производства, выбрав правильную архитектуру станка, используя специализированные профильные центры для длинной экструзии и 5-осевые фрезы для сложных блоков.
• Тщательно проверяйте своих поставщиков на предмет их стратегий управления температурным режимом, отслеживания MTR и интегрированных возможностей обработки поверхности.
• Выполните комплексную проверку «Проектирование для технологичности» (DFM) ваших текущих файлов САПР, чтобы исключить ненужные жесткие допуски.
• Немедленно свяжитесь со своими партнерами по обработке, включенными в короткий список, чтобы запросить инженерную экспертизу и запрос цен на основе этих оптимизированных критериев.

Часто задаваемые вопросы

Вопрос: Какой алюминиевый сплав является наиболее экономичным для обработки на станках с ЧПУ?

О: 6061-T6 представляет собой наиболее экономичный выбор для общей обработки с ЧПУ. Он идеально сочетает в себе доступность сырья, его широкую доступность по всему миру и превосходную обрабатываемость. Он значительно сокращает время работы шпинделя по сравнению с более прочными аэрокосмическими сплавами, обеспечивая при этом достаточную структурную целостность для большинства коммерческих применений.

Вопрос: Можно ли сваривать алюминиевые детали с ЧПУ?

О: Да, но свариваемость полностью зависит от конкретной марки сплава. Вы можете легко сваривать сплавы 6061 и 5052, используя стандартные процессы TIG или MIG. И наоборот, обычно следует избегать сварки алюминия 7075, поскольку высокое содержание цинка в нем вызывает серьезные микротрещины и потерю структурной прочности во время термоциклирования.

Вопрос: Какое качество поверхности можно ожидать сразу после установки?

Ответ: Обычно вы можете ожидать стандартного качества обработанной поверхности от 63 Ra до 125 Ra. При такой отделке видны видимые однородные следы инструмента. Если ваша деталь требует косметического совершенства или уплотнительных поверхностей с уплотнительными кольцами, вам необходимо указать вторичные процессы обработки, такие как дробеструйная обработка или высокоскоростная контурная обработка, для достижения Ra 32 или выше.

Вопрос: Зачем использовать станок для изготовления алюминиевых профилей вместо стандартного VMC?

Ответ: Станки для изготовления алюминиевых профилей обеспечивают значительный прирост эффективности при обработке длинных экструдированных деталей. Стандартные VMC имеют ограниченное перемещение станины по оси X, что вынуждает операторов многократно перемещать длинные детали. Профильные станки оснащены специализированными длинными станинами и высокоскоростными шпинделями. Они обрабатывают всю длину экструзии за одну непрерывную автоматизированную установку.
