Обработка алюминия на станке с ЧПУ: как спланировать рабочий процесс обработки профиля одним зажимом

Обработка с несколькими установами часто приводит к серьезным проблемам с накоплением допусков. Это увеличивает вмешательство оператора и искусственно увеличивает продолжительность цикла. Особенно это актуально для длинных или сложных алюминиевых профилей. Переход на единый рабочий процесс — высокоэффективный способ масштабирования производства. Однако это требует точного согласования между креплениями, стратегией CAM и возможностями станка. Если вы сделаете это правильно, ваше производство преобразится. Вы исключаете чрезмерную ручную обработку. Вы также уменьшите количество брака, вызванного несовпадением опорных точек. В этом руководстве представлена ​​техническая карта для оценки оборудования, выбора крепежа и планирования рабочего процесса обработки алюминия с одной установкой. Вы узнаете, как повысить производительность без ущерба для точности деталей. Мы охватываем все: от специализированного закрепления деталей до программирования с учетом столкновений, чтобы обеспечить стабильный успех производства.

Ключевые выводы

• Обработка одним зажимом исключает ошибки смещения исходной точки, снижая процент брака и необходимость ручной повторной фиксации.
• Успех зависит от специализированных приспособлений, таких как низкопрофильные тиски или вакуумные системы, которые предотвращают деформацию тонкостенных алюминиевых профилей.
• Выбор оборудования (3-осное или 4-осное) должен строго соответствовать геометрии профиля и требуемому объему производства.
• Необходимы первоначальные инвестиции в CAM-программирование с учетом столкновений, чтобы безопасно максимизировать досягаемость инструмента за одну установку.

Экономическое обоснование однозажимной обработки алюминия с ЧПУ

Традиционные рабочие процессы часто полагаются на несколько настроек для выполнения одной детали. Вы постоянно меняете положение деталей. Каждый раз, когда оператор переворачивает выдавливание, он вносит небольшую позиционную ошибку. Эти микроскопические отклонения быстро усугубляются. Мы называем это накоплением толерантности. При длительной экструзии такое накопление приводит к бракованию деталей и ненужному использованию материала. Операторы также тратят драгоценное время на замену приспособлений. Ваш шпиндель простаивает, пока выполняется ручная регулировка. Эти скрытые затраты снижают размер прибыли.

Внедрение стратегии одного зажима меняет обработку алюминия на станках с ЧПУ. Мы должны установить объективные показатели для измерения успеха этого перехода. Ваша основная цель — измеримое улучшение ключевых показателей эффективности. Мы ищем следующие критерии:

• Сокращение общего времени цикла перемещения от этажа к этажу: отказ от ручных переворотов напрямую увеличивает ежедневную производительность.
• Улучшенный Cpk (индекс возможностей процесса). Последовательная привязка к базе данных гарантирует идеальное выравнивание элементов каждый раз.
• Снижение процента брака, вызванного приспособлениями: детали остаются в безопасности, не подвергаясь повторному зажимному усилию.

Свойства алюминия требуют особого внимания при механической обработке. Материал обладает отличной обрабатываемостью. Тем не менее, он по-прежнему весьма подвержен искажениям при зажиме. Тонкие стены легко деформируются. Кроме того, алюминий быстро поглощает и сохраняет тепло. Тепловое расширение приводит к росту деталей во время агрессивных циклов резания. Сокращение настройки сводит к минимуму время, которое деталь тратит на поглощение окружающего тепла и резку тепла. Объединение операций в одну систему становится одновременно очень выгодным и технически сложным. Вы должны идеально управлять силами и температурами.

Преодоление проблем с обработкой экструдированных профилей

Деформация зажима портит больше алюминиевых профилей, чем плохие параметры резки. Стандартное давление в тисках легко измельчает тонкостенные профили. Операторы часто перетягивают зажимы, чтобы предотвратить соскальзывание деталей. Эта практика деформирует металл. Когда вы отпускаете зажим, материал пружинит обратно. Тщательно обработанные детали внезапно выходят за пределы допуска. Мы должны напрямую устранить это искажение зажима.

Эксперты отрасли полагаются на научно обоснованные решения для обеспечения деликатной экструзии. Вам понадобится специальное оборудование, чтобы надежно и мягко удерживать деталь. Рассмотрим эти проверенные методы:

1. Низкопрофильные тиски: эти тиски захватывают только нижнюю часть дюйма заготовки. Они максимизируют доступ инструмента к боковым и нижним краям. Шпиндель перемещается свободно, без помех.
2. Изготовленные на заказ мягкие губки: станки вырезают отрицательные профили экструзии на алюминиевые или ацетальные губки. Эти специальные губки равномерно распределяют зажимное усилие по сложным контурам. Они предотвращают локальное раздавливание.
3. Методы вакуумной фиксации и склеивания: некоторые архитектурные плиты очень тонкие. Механический зажим просто не работает. Мы используем вакуумные столы или двусторонние акриловые ленты, чтобы удерживать эти хрупкие детали ровно.

Снижение рисков требует строгой операционной дисциплины. Вы не можете угадать, какую силу приложить. Операторы должны использовать гаечные ключи с ограничением крутящего момента. Эти инструменты обеспечивают повторяемость настроек каждый раз. Динамические системы зажима также помогают. Они регулируют удерживающую силу в зависимости от режущей нагрузки. Материал никогда не должен достигать предела текучести. Правильная фиксация гарантирует, что ваши профили останутся первозданными на протяжении всего цикла обработки.

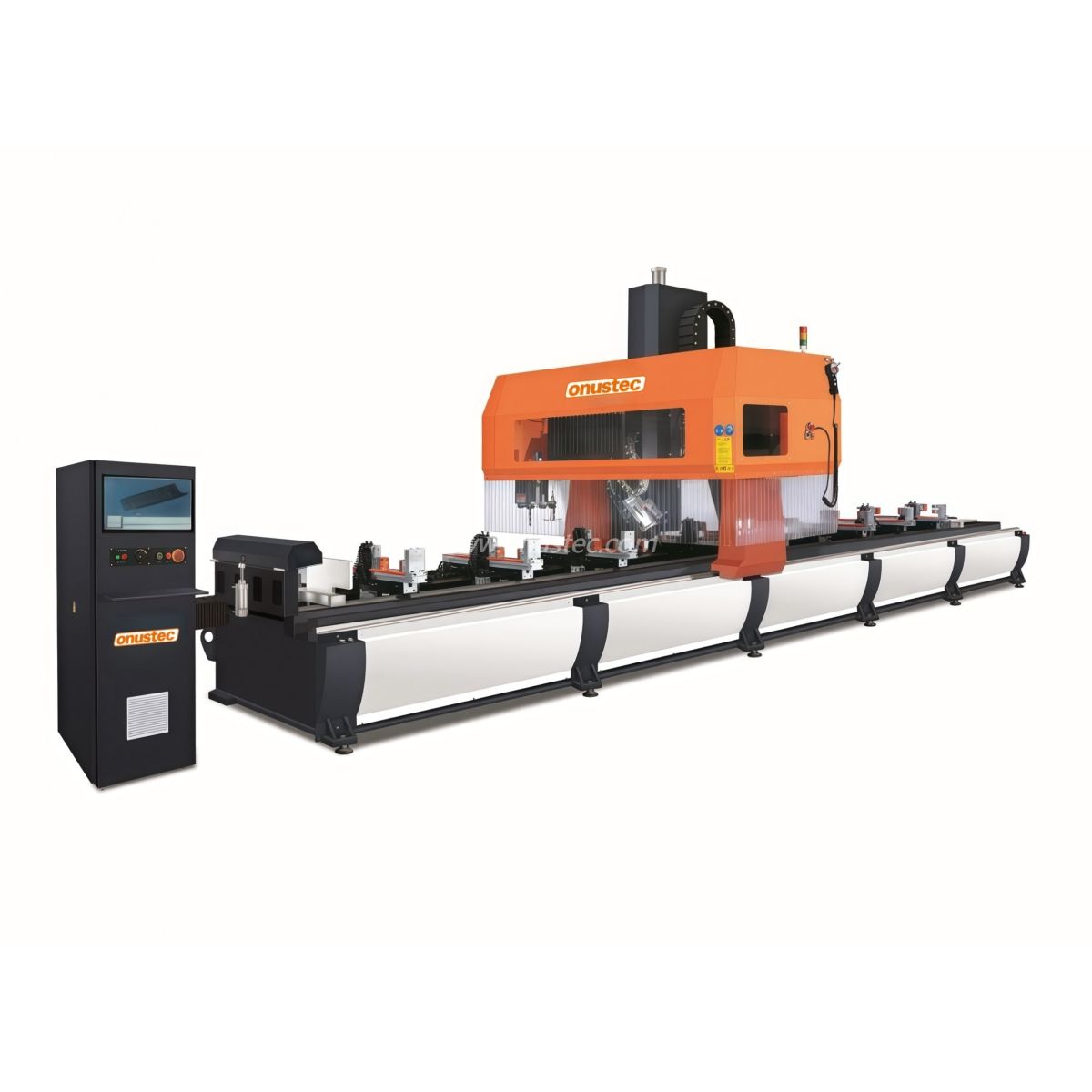

Оценка оборудования: подбор обрабатывающих центров для конкретного применения

Выбор правильного обрабатывающего центра определяет успех вашего рабочего процесса с одним зажимом. Вы должны согласовать возможности оборудования строго с геометрией вашего профиля. Стандартные линейные профили требуют иного подхода, чем сложные архитектурные фасады.

Иногда более простое оборудование прекрасно справляется с этой задачей. Определите, когда достаточно Эти машины превосходно справляются со стандартной линейной экструзией. Они легко справляются с односторонним сверлением, фрезерованием и изготовлением простых промышленных рам. При оценке 3-осевого станка проверьте несколько ключевых характеристик. Следите за скоростью ускоренного перемещения, чтобы минимизировать время, необходимое для резки. Убедитесь, что частота вращения шпинделя поддерживает высокую скорость съема материала (MRR). Алюминий любит высокие скорости — часто требуется от 18 000 до 24 000 об/мин. Наконец, проверьте длину кровати. Длинные профили нуждаются в расширенных станинах или сквозных возможностях, чтобы избежать ручного перемещения. 3-осевого центра обработки алюминиевых профилей с ЧПУ .

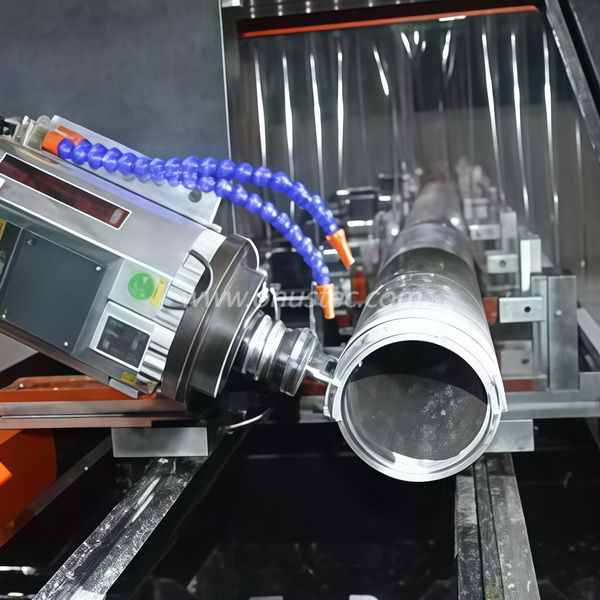

Более сложная геометрия требует усовершенствованной кинематики. Определите, когда необходим Многосторонние архитектурные профили требуют вращения. Сложные углы и непрерывные траектории вращения инструмента невозможны на стандартных 3-осевых станках без переналадки. При оценке 4-осных решений обратите внимание на жесткость поворотной цапфы. Убедитесь, что он выдерживает нагрузку при длинных выдавливаниях. Выберите между непрерывными и индексированными возможностями 4-й оси. Непрерывное движение обеспечивает одновременную многоосную резку. Индексированное движение фиксирует деталь под определенными углами. Также проверьте мощные системы эвакуации стружки. Гравитация часто задерживает фишки во вращающихся карманах. 4-осевой обрабатывающий центр с ЧПУ для алюминиевых фасадов .

Учитывайте масштабируемость и занимаемую площадь. Оцените доступную площадь в сравнении с максимальной длиной экструзии. Вам также необходимо оценить возможности автоматического устройства смены инструмента (АТС). Для операций с одной настройкой требуется разнообразная библиотека инструментов. Надежная система АТС гарантирует, что машина никогда не остановится в ожидании смены инструмента вручную.

Сравнение характеристик оборудования

Реалии реализации и ограничения CAM-программирования

Стратегия одного зажима создает уникальные программные и физические проблемы. Досягаемость инструмента и жесткость создают неотъемлемый компромисс. Чтобы добраться до низкопрофильных приспособлений, часто требуются более длинные инструменты. Увеличенный вылет инструмента увеличивает риск вибрации. Это также вызывает отклонение при резке алюминия. Мы смягчаем это, используя держатели инструментов, гасящие вибрацию. Термоусадочные или гидравлические держатели обеспечивают превосходную концентричность и жесткость. Вы должны сбалансировать необходимость доступа к боковым элементам и необходимость жесткой настройки резки.

Предотвращение столкновений становится абсолютной необходимостью. Вы просите шпиндель перемещаться по специальным приспособлениям и цапфам. Вы должны использовать точное моделирование цифровых двойников в своем программном обеспечении CAM. Программисты создают точные 3D-модели станка, приспособления и заготовки. Программное обеспечение моделирует каждое движение еще до того, как начнет двигаться реальная машина. Это предотвращает катастрофические столкновения шпинделя с приспособлением. Обработка нескольких граней за один установ не оставляет места для догадок.

Стратегии эвакуации стружки требуют тщательного планирования. Одиночные установки часто включают в себя глубокие карманы или повернутую геометрию. Внутри этих полостей скапливается стружка. Повторная нарезка стружки портит качество поверхности и ломает концевые фрезы. Программируйте траектории инструмента, которые позволяют естественным образом удалять стружку. Для удаления мусора используйте охлаждающую жидкость под высоким давлением. Продувка воздухом исключительно эффективна при обработке алюминия, поскольку предотвращает прилипание стружки к фрезе. Ручное вмешательство должно быть нулевым во время полностью оптимизированного цикла.

Управление температурным режимом не менее важно. Одиночные установки с длинным циклом выделяют значительное количество тепла. Алюминий может похвастаться высоким коэффициентом теплового расширения. Материал физически удлиняется при нагревании. Если вы обработаете трехметровый профиль без нагрева, конечные отверстия выйдут за пределы допуска. Управляйте перегревом, оптимизируя скорость подачи. Поддерживайте высокую нагрузку на чип, чтобы тепло передавалось в чип, а не в деталь. При необходимости программа охлаждения приостанавливается.

Отбор партнеров по оборудованию и механической обработке

Для навигации на рынке оборудования необходима структурированная система оценки поставщиков. Вы должны отказаться от маркетинговых заявлений, чтобы оценить истинные возможности. Если вы планируете покупку машины, потребуйте тщательного тестирования стоков. Не принимать испытания на стандартных демонстрационных блоках. Попросите их вырезать ваши конкретные профили. Проверьте точность позиционирования на больших расстояниях с помощью лазерной интерферометрии. Машина может выдерживать жесткие допуски более 500 мм, но сильно смещаться на 3-метровой кровати.

Если вы передаете производство на аутсорсинг, внимательно оцените своих партнеров по обработке. Запросите документацию об их стратегиях трудоустройства. Спросите, как они борются с тонкостенными искажениями. Просмотрите их процессы обеспечения качества для проверки допусков при одной настройке. Надежный партнер охотно делится данными о возможностях своего процесса.

Уровень обслуживания и соблюдение требований имеют огромное значение. Убедитесь, что все оборудование соответствует региональным стандартам безопасности, таким как CE или UL. Не пренебрегайте послепродажной поддержкой. Поставщики должны предлагать оперативную локализованную техническую поддержку. Сложная 4-осевая интеграция неизбежно требует устранения неполадок. Недельное ожидание технического специалиста останавливает ваше производство.

Определите неотложные действия для продвижения вперед. Начните с хронометража ваших текущих многонаборных деталей. Документируйте трудозатраты, затраченные на перестановку и повторную индикацию деталей. Рассчитайте потенциальную окупаемость инвестиций (ROI), основываясь исключительно на сокращении времени цикла и устранении брака. Эти данные дают обоснование, необходимое для обновления вашего рабочего процесса.

Заключение

Переход на рабочий процесс обработки алюминия с ЧПУ с одним зажимом обеспечивает огромные эксплуатационные преимущества. Это требует тщательного предварительного планирования и специализированной обработки работ. Вы должны инвестировать в надежное CAM-моделирование и прецизионные приспособления. Однако окупаемость инвестиций в производительность и точность легко оправдывает усилия по производству профилей в средних и больших объемах. Вы устраняете наложение допусков, снижаете утомляемость оператора и значительно снижаете процент брака.

Сделайте следующий шаг к оптимизации вашего производственного цеха. Отправьте CAD-чертеж самой сложной экструзии специалисту по оборудованию для оценки времени цикла. Закажите индивидуальную консультацию по креплению деталей, чтобы узнать, как низкопрофильные тиски могут изменить ваш процесс. Ознакомьтесь с подробными техническими характеристиками машины, чтобы найти идеальное решение для ваших производственных нужд.

Часто задаваемые вопросы

Вопрос: Как предотвратить вибрацию и вибрацию при обработке тонких алюминиевых профилей за один установ?

Ответ: Предотвращение вибраций обеспечивается за счет жесткого крепления и короткого вылета инструмента. Используйте специальные мягкие губки, чтобы полностью поддерживать тонкие стенки. Переходите на держатели инструментов с гашением вибрации, например гидравлические или термопатроны. Наконец, оптимизируйте подачу и скорость. Поддерживайте высокую нагрузку стружки для стабилизации фрезы и используйте высокоскоростные динамические траектории фрезерования для уменьшения радиального зацепления.

Вопрос: Может ли 3-осевой профильный обрабатывающий центр достичь тех же допусков, что и 4-осевой станок?

Ответ: 3-осевой станок превосходно справляется с односторонними допусками. Однако многосторонняя работа требует ручного переворота по трехосному центру. Такое ручное переиндексирование увеличивает риск смещения исходных данных. 4-осевой станок использует поворотное позиционирование для доступа к нескольким граням без освобождения детали, гарантируя превосходные относительные допуски на всех обрабатываемых сторонах.

Вопрос: Какую максимальную длину профиля могут обрабатывать типичные профильные центры с ЧПУ?

Ответ: Стандартные профильные центры с ЧПУ обычно обрабатывают детали длиной от 3 до более 7 метров. Для изготовления исключительно длинных архитектурных деталей производители используют машины с удлиненными станинами. Некоторые специализированные станки имеют возможность сквозного прохода, что позволяет индексировать и обрабатывать экструзии, длина которых превышает корпус станка, и обрабатывать их последовательными сегментами.

Вопрос: Как сила зажима влияет на конечный допуск алюминиевого профиля?

Ответ: Чрезмерное усилие зажима физически прогибает или раздавливает тонкостенный алюминий. Машинисты вырезали детали до такого искаженного состояния. Как только тиски открываются, материал испытывает эффект «возврата». Деталь возвращается к своей естественной форме, но обработанные элементы мгновенно выходят за пределы допуска. Точное применение крутящего момента является обязательным.
