Как работает обработка алюминия с ЧПУ?

Вы инженер-механик, менеджер по закупкам или дизайнер? Вы постоянно оцениваете методы производства для создания прототипов и масштабируемого производства. Выбор правильного пути определяет успех вашего продукта на рынке. Алюминий часто оказывается лучшим кандидатом.

Обработка на станках с ЧПУ представляет собой субтрактивный производственный процесс. Он удаляет материал из твердого блока, чтобы получить точную окончательную форму. В современных производственных реалиях алюминий явно выделяется. Высокая обрабатываемость делает его экономически эффективным для различных применений. Однако добиться жестких допусков редко бывает просто. Это требует специального инструмента, точной конфигурации машины и строгих протоколов управления температурным режимом.

Мы исследуем, как понимание механического процесса влияет на вашу стратегию проектирования. Вы узнаете, как различные категории оборудования и ограничения по материалам определяют качество продукции. Освоение этих элементов способствует лучшему выбору поставщиков. Это также значительно снижает затраты на каждую деталь. Если вы часто задаетесь вопросом, как работает обработка алюминия на станке с ЧПУ, это подробное руководство содержит именно то, что вам нужно знать.

Ключевые выводы

• Универсальность материалов: алюминий (особенно 6061 и 7075) обеспечивает оптимальное соотношение прочности и веса и исключительную обрабатываемость, что значительно сокращает время цикла.
• Зависимость от оборудования: сложность и объем детали определяют выбор оборудования — от стандартного 3-осевого высокоскоростного обрабатывающего центра с ЧПУ для алюминия до сложных 5-осевых фрезерных станков и специализированных профильных обрабатывающих центров с ЧПУ. .
• Факторы затрат: время наладки, сложная геометрия, требующая нескольких заготовок, и жесткие допуски увеличивают затраты больше, чем само сырье.
• Реалии DFM: Проектирование стандартных инструментов и учет теплового расширения при агрессивном удалении материала имеют решающее значение для контроля качества.

Механика фрезерования и токарной обработки алюминия

Субтрактивное производство основано на точных математических инструкциях. Вы начинаете с необработанного алюминиевого блока, известного как заготовка. Инженеры используют программное обеспечение CAD (компьютерное проектирование) для создания 3D-модели. Затем программное обеспечение CAM (автоматизированное производство) переводит эту модель в G-код. Этот G-код управляет двигателями машины. Он определяет, куда именно движутся режущие инструменты. Инструменты вращаются на высоких скоростях, сбривая лишний металл до тех пор, пока не сохранится окончательная геометрия.

Алюминий относительно мягкий по сравнению со сталью. Эта мягкость создает уникальную динамику формирования стружки. Когда инструмент режет, он образует мелкую металлическую стружку, называемую стружкой. Если не обеспечить эвакуацию стружки, металл может привариться к режущему инструменту. Мы называем это «застроенным краем» (BUE). BUE портит отделку поверхности и быстро ломает дорогие фрезы. Чтобы этого не произошло, станочники используют специализированный твердосплавный инструмент. Обычно они выбирают концевые фрезы с 2 или 3 канавками. Эти инструменты обеспечивают большие впадины между режущими кромками. Широкие впадины позволяют эффективно удалять крупную алюминиевую стружку.

Термическая динамика представляет собой основной фактор риска. Алюминий обладает высоким коэффициентом теплового расширения. Он быстро поглощает тепло и заметно расширяется. Агрессивная обработка приводит к значительному трению и нагреву. Если деталь становится слишком горячей, она расширяется в процессе резки. Машина режет вспененный материал до нужного размера. Как только деталь остынет, она уменьшится. Тогда он полностью исказится за пределами допуска. Чтобы предотвратить это, необходимы точные стратегии подачи охлаждающей жидкости. Смазочно-охлаждающая жидкость или минимальное количество смазки (MQL) сохраняют стабильность материала. Станочники также должны оптимизировать скорость подачи для передачи тепла в стружку, а не в саму деталь.

Оценка конфигурации станка для алюминиевых деталей

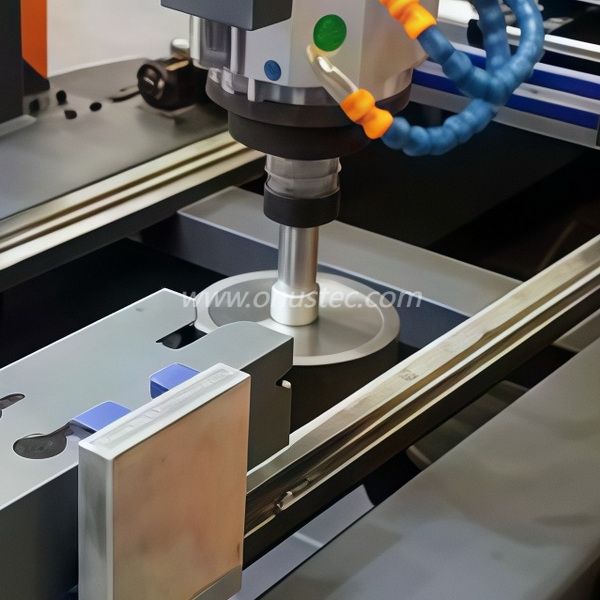

3-осевой высокоскоростной обрабатывающий центр с ЧПУ для алюминия

Это оборудование составляет основу современных механических цехов. 3 -осевой высокоскоростной обрабатывающий центр с ЧПУ для алюминия перемещает режущий инструмент по трем линейным осям: X, Y и Z. Он лучше всего подходит для плоских 2,5D-геометрий. Общие области применения включают простые кронштейны, электронные корпуса и лицевые панели.

Если посмотреть на это через призму принятия решений, то окажется, что стоимость установки самая низкая. Программирование этих машин происходит значительно быстрее, чем более сложные альтернативы. Для чистой резки алюминия требуется высокая поверхность в футах в минуту (SFM). Поэтому идеально подходят высокоскоростные шпиндели, вращающиеся со скоростью от 10 000 до 30 000 об/мин. Они максимизируют скорость съема материала без ущерба для качества отделки.

4-осевые и 5-осевые фрезерные станки с ЧПУ

Эти усовершенствованные машины добавляют оси вращения к стандартным движениям X, Y и Z. Они лучше всего подходят для сложных компонентов аэрокосмической отрасли и органических форм. Они превосходно справляются с сокращением количества установок. Вместо того, чтобы оператор вручную переворачивал деталь, машина поворачивает ее автоматически.

В данном случае призма принятия решений фокусируется на качестве и почасовой ставке. Вы заплатите более высокую почасовую ставку за машину. Однако это компенсирует затраты за счет исключения ручного изменения положения. Каждый раз, когда человек разжимает и повторно зажимает деталь, точность страдает. Пятиосевая обработка снижает вероятность человеческих ошибок. Это гарантирует жесткие позиционные допуски на нескольких гранях детали.

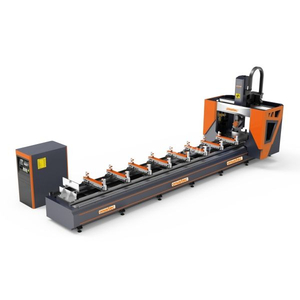

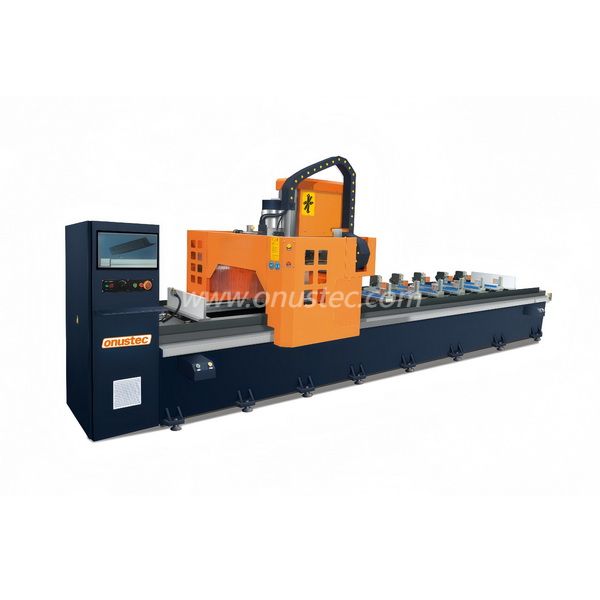

Центры обработки профилей с ЧПУ

Специализированные приложения требуют специализированных площадей. Центры обработки профилей с ЧПУ имеют исключительно длинные станины. Они лучше всего подходят для профилей, длинных архитектурных компонентов и структурного каркаса.

Здесь ваш объектив принятия решения зависит от размеров детали. Стандартным 3-осным мельницам просто не хватает длины станины, чтобы выдержать 10-футовую экструзию. Эти центры профиля необходимы для линейных деталей большого объема. Они обрабатывают несколько деталей по непрерывной длине, не требуя специальных приспособлений.

Сравнительная таблица: конфигурации станков с ЧПУ для обработки алюминия

Выбор подходящей марки алюминия для вашего применения

Выбор материала – это всегда компромиссный анализ. Вы должны сбалансировать механическую прочность, обрабатываемость и стоимость. Полагайтесь на отраслевые стандарты предела текучести, а не на субъективные утверждения.

1. Сплав 6061-T6: это отраслевой стандарт по умолчанию. Он может похвастаться превосходной обрабатываемостью и пределом текучести около 40 000 фунтов на квадратный дюйм (40 тысяч фунтов на квадратный дюйм). Он обеспечивает хорошую свариваемость и исключительно хорошо переносит анодирование. Он остается лучшим выбором для механических компонентов общего назначения.
2. Сплав 7075-T6: инженеры рекомендуют его для применений с высокими нагрузками. Вы найдете это в значительной степени в аэрокосмической и оборонной сферах. Она обеспечивает исключительный предел текучести (около 73 фунтов на квадратный дюйм), сравнимый с некоторыми углеродистыми сталями. Однако это дороже. Он также хуже сваривается и немного сложнее обрабатывается, чем 6061.
3. Сплав 5052: этот сплав лучше всего подходит для операций с листовым металлом. Магазины иногда обрабатывают его для конкретных случаев использования. Он обладает высокой коррозионной стойкостью, что делает его идеальным для морского применения. К сожалению, его трудно измельчать. Он производит длинную, волокнистую стружку, которая усложняет автоматизированное производство.
4. Сплав 2024: Этот сплав обеспечивает превосходную усталостную прочность. Его часто используют в конструктивных компонентах аэрокосмической отрасли. Главный его недостаток – плохая коррозионная стойкость. Для выживания в суровых условиях часто требуются слои Alclad или специальные химические покрытия.

Проектирование для технологичности (DFM) и контроля затрат

Умное проектирование напрямую снижает производственные трудности. Проектирование для технологичности (DFM) гарантирует экономичность производства ваших деталей.

Стандартизация допусков — ваш самый мощный рычаг затрат. Оборудование с ЧПУ может достигать точности ±0,001 дюйма (0,025 мм). Однако завышение жестких допусков по всей детали является ошибкой. Это существенно увеличивает время проверки. Это вынуждает станочника снизить скорость подачи. Рекомендуйте стандартные допуски (±0,005 дюйма) везде, где детали не сопрягаются с другими компонентами.

Толщина стенок и полости определяют стабильность инструмента. Мы предостерегаем от проектирования стен тоньше 0,020 дюйма (0,5 мм). Тонкие алюминиевые стенки вибрируют во время резки. Эта вибрация вызывает вибрацию инструмента, ухудшая качество поверхности и точность размеров. Аналогичным образом ограничьте глубину внутренней полости. Глубина должна составлять максимум 3-4 диаметра инструмента. Для более глубоких полостей требуются инструменты с увеличенной досягаемостью. Эти инструменты легко прогибаются и ломаются под действием боковых нагрузок.

Внутренние радиусы вызывают частую головную боль на производстве. Концевая фреза представляет собой вращающийся цилиндр. Он не может вырезать идеально острый внутренний угол под углом 90 градусов. Мы советуем добавлять большие угловые радиусы в ваши модели САПР. Сопоставьте эти радиусы со стандартными размерами концевых фрез. Если вам требуется острый внутренний угол, цех должен использовать электроэрозионную обработку (EDM) или специальную протяжку. Эти второстепенные операции резко увеличивают ваш бюджет.

Постобработка и оценка качества поверхности

Процесс обработки редко является заключительным этапом. Обработка поверхности защищает алюминий и улучшает его механические свойства.

• Исходная обработка (стандартная): такая обработка оставляет видимые следы от инструмента. Шероховатость поверхности обычно колеблется в пределах 125 микродюймов Ra. Это самый экономичный выбор. Лучше всего он подходит для функциональных внутренних компонентов, где эстетика просто не имеет значения.
• Пескоструйная очистка и чистка щеткой: операторы обрабатывают деталь мелкими стеклянными шариками или чистят ее абразивами. Это полностью удалит следы инструмента. Создает равномерный матовый или сатиновый финиш. Прекрасно подготавливает поверхность к дальнейшей химической обработке.
• Анодирование (твердое покрытие типа II и типа III). Анодирование имеет решающее значение для алюминиевых деталей. Тип II придает яркий цвет и базовую устойчивость к коррозии. Тип III (твердое покрытие) обеспечивает значительную износостойкость поверхности. Это важно для скользящих или движущихся частей.

Вы должны учитывать физические риски во время анодирования. Анодирование твердого покрытия физически увеличивает поверхность детали. Проектировщики должны учитывать увеличение размеров. Покрытие типа III обычно увеличивает толщину на 0,001–0,002 дюйма. Если у вас отверстия для установочных штифтов с жесткими допусками, эти наросты испортят посадку. Вы должны указать маскирование для этих важных функций.

Как выбрать партнера по обработке алюминия с ЧПУ

Не все механические цеха обладают одинаковыми возможностями. Выбор подходящего поставщика сводит к минимуму сбои в цепочке поставок.

Обеспечение качества и соответствие требованиям составляют основу. Если вы работаете в аэрокосмической или медицинской отрасли, немедленно проверьте сертификаты. Потребуйте сертификаты AS9100 или ISO 9001. Убедитесь, что поставщик обладает надежными возможностями проверки первого товара (FAI). Они должны доказать, что могут измерить то, что производят.

Знания в области инструментов и CAM отличают обычные магазины от отличных. Компетентный производственный партнер предложит оптимизацию траектории движения инструмента. Они используют передовые методы, такие как трохоидальное фрезерование (динамическое фрезерование). Этот метод обеспечивает постоянное зацепление инструмента. Это снижает нагрев, продлевает срок службы инструмента и сокращает время цикла. В конечном итоге такая эффективность CAM снижает вашу окончательную цену.

Тщательно оцените емкость и масштабируемость. Убедитесь, что оборудование поставщика соответствует вашему текущему этапу жизненного цикла. Небольшой цех с быстродействующими 3-осевыми центрами отлично подходит для прототипирования. Однако они потерпят неудачу во время массового запуска продукта. Для массового производства вам нужен партнер с доступом к автоматизированным 5-осевым станкам с возможностью смены поддонов. Сопоставьте их инфраструктуру с вашими будущими потребностями в объемах.

Заключение

Успешная обработка алюминия на станках с ЧПУ требует целостного подхода. Вы должны сбалансировать выбор материала с разумными принципами DFM. Не менее важно подобрать правильную архитектуру станка к геометрии вашей детали.

• Алюминий очень рентабелен при условии, что вы правильно управляете тепловым расширением и эвакуацией стружки.
• Выбор машины определяет экономику единицы. Выровняйте сложность своей детали с помощью подходящего 3-, 5-осевого или профильного обрабатывающего центра.
• Рекомендации DFM, такие как стандартизация допусков и избежание острых внутренних углов, значительно снижают производственные барьеры.
• Всегда учитывайте изменения размеров обработки поверхности на этапе проектирования.

Примите меры сегодня. Проверьте свои текущие файлы САПР на соответствие стандартным рекомендациям DFM. Увеличьте внутренние радиусы и откройте некритические допуски. Свяжитесь с инженером-технологом, чтобы запросить комплексный анализ DFM вместе с вашим следующим предложением.

Часто задаваемые вопросы

Вопрос: Является ли алюминий дешевле для станков с ЧПУ, чем сталь?

А: Да. Алюминий обладает чрезвычайно высокой обрабатываемостью. Это позволяет добиться гораздо более высоких скоростей резания и более агрессивного съема материала. Это вызывает значительно меньший износ инструмента, чем сталь. Эти факторы значительно сокращают общее время цикла и почасовые затраты на обработку.

Вопрос: Каков минимальный допуск при обработке алюминия?

Ответ: Высокопроизводительное оборудование с ЧПУ обеспечивает допуски до ±0,0005 дюйма. Для этого требуются очень жесткие установки, высококачественные инструменты и строгий температурный контроль окружающей среды. Однако стандартная точность для большинства коммерческих операций по обработке алюминия составляет ±0,005 дюйма.

Вопрос: Деформируется ли алюминий при обработке на станке с ЧПУ?

О: Да, часто так и происходит. Деформация возникает из-за внутренних напряжений материала и теплового расширения, вызванного трением при резке. Вы можете снизить этот риск, используя марки с пониженным напряжением, такие как T651, в сочетании с соответствующими стратегиями подачи охлаждающей жидкости.

Вопрос: Можете ли вы отлить алюминий на станке с ЧПУ?

А: Да. Однако литой алюминий представляет собой уникальные проблемы. Отливки часто содержат внутреннюю пористость и включения абразивного песка из формы. Эти включения могут значительно увеличить износ режущего инструмента по сравнению с обработкой стандартных деформируемых алюминиевых заготовок.
