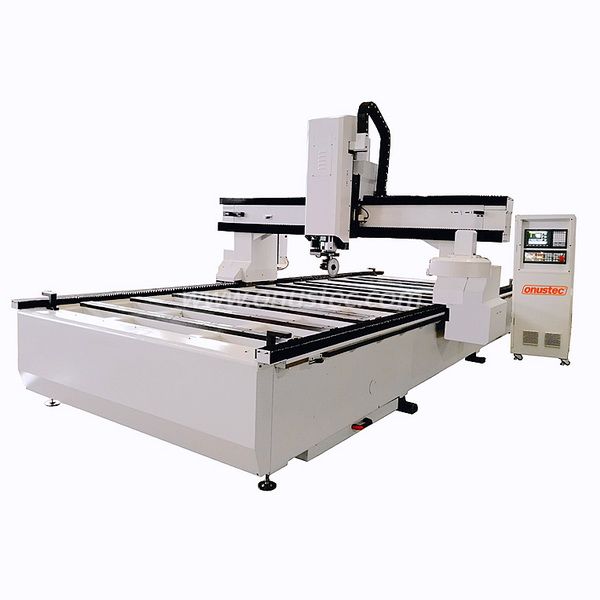

Как выбрать фрезерный станок с ЧПУ для алюминия

Промышленный скептицизм часто окружает идею резки металла на станках, традиционно предназначенных для обработки древесины и пластмасс. Однако обработка алюминия вполне возможна, если оборудование соответствует строгим механическим требованиям. Вы просто не можете относиться к легкой машине как к промышленной мельнице. Использование недостаточно мощного или плохо сконструированного фрезерного станка для металла приводит к сильной вибрации инструмента, поломке концевых фрез, порче заготовок и аннулированию гарантии. Физика резки металла требует серьезной жесткости и специфических характеристик шпинделя. В этом руководстве представлена ​​научно обоснованная основа для оценки и выбора надежной установки фрезерного станка с ЧПУ по алюминию . Это поможет вам сбалансировать производственные возможности, масштабируемость и рентабельность инвестиций, не поддаваясь преувеличенным заявлениям производителей. Вы узнаете, что именно отличает мощную машину от игрушки для любителя. Мы рассматриваем конструкцию рамы, кривые мощности шпинделя и обязательные системы охлаждения, чтобы гарантировать, что ваши следующие инвестиции принесут точные и повторяемые результаты.

Ключевые выводы

• Жесткость не подлежит обсуждению: изгиб портала и недостаточная масса станка являются основными причинами поломок при резке алюминия; требуются тяжелые стальные или чугунные рамы.

• Технические характеристики шпинделя имеют значение: для резки алюминия требуется высокий крутящий момент при более низких оборотах (обычно 10 000–18 000 об/мин), а не на сверхвысоких скоростях, используемых для обработки древесины.

• Охлаждение обязательно: без постоянной смазки распылением и агрессивного удаления стружки алюминий расплавится и приварится к режущему инструменту.

• Конфигурация осей определяет применение: выберите 3-осевую систему для плоских пластин и 4-осную систему для экструзии или деталей сложной геометрической формы.

Инженерная реальность фрезерования алюминия

Успешное фрезерование алюминия требует достижения определенных механических показателей. Прежде чем оценивать машины, определите, что представляет собой успешная работа в вашем цехе. Вы должны добиться постоянной точности размеров на больших листах. Станок должен обеспечивать приемлемую чистоту поверхности прямо со стола. Наконец, вам нужен предсказуемый срок службы инструмента. Если установка каждый час сжигает дорогие концевые фрезы, это быстро уничтожит вашу прибыль.

В настоящее время рынок переполнен настольными станками, утверждающими, что они могут обрабатывать металл. Эти машины «любительского класса» обычно выходят из строя при непрерывном производстве алюминия. Объясните, почему это происходит: алюминиевым профилям просто не хватает физической массы, необходимой для гашения вибрации. Когда твердосплавное сверло соприкасается с металлом, оно генерирует интенсивные резонансные частоты. Без тяжелой рамы, поглощающей эту энергию, машина неконтролируемо трясется. Эта микровибрация проявляется в виде вибрации инструмента. Болтовня разрушает режущую кромку и портит ваш материал.

Специфика материала имеет такое же значение, как и жесткость машины. Кратко отметим, что не весь алюминий ведет себя одинаково во время фрезерования. Например, алюминий 6061-T6 прекрасно обрабатывается. Он аккуратно измельчает и эффективно рассеивает тепло. И наоборот, более мягкие сплавы, такие как 5052, могут показаться невероятно липкими. Клейкие материалы прилипают к режущей канавке. Вы должны скорректировать базовые требования к станку в зависимости от того, какой именно сплав вы планируете резать. Обработка смолистых сплавов требует более совершенных систем смазки и узкоспециализированных инструментов по сравнению с более твердыми сплавами для аэрокосмической промышленности.

Основные критерии оценки фрезерного станка с ЧПУ по алюминию

Жесткость рамы, масса и системы привода

Рамная конструкция служит основой любой надежной системы маршрутизации. Мы настоятельно рекомендуем тщательно оценить конструкцию рамы перед подписанием заказа на поставку. Вам нужны сварные стальные и чугунные порталы. Они обеспечивают огромную плотность, необходимую для металлообработки. Сравните это с алюминиевыми рамами на болтах. Болтовые рамы со временем теряют структурную целостность. Постоянное напряжение при фрезеровке алюминия медленно ослабляет болты, что нарушает калибровку.

Затем внимательно оцените механику привода. Для машин меньшей площади ищите прецизионные ШВП по всем осям. Для более крупных форматов высококачественные винтовые реечные системы обеспечивают превосходную производительность и повторяемость. Всегда выбирайте их вместо стандартных ременных передач. Ременные передачи растягиваются при больших нагрузках резания. Такое растяжение вызывает люфт, полностью лишая вас возможности соблюдать жесткие допуски.

Кривые мощности шпинделя и крутящего момента

Производительность шпинделя определяет эффективность резки. Мы описываем минимальные требования к шпинделю при минимальной мощности 3 кВт (4 л.с.) для коммерческого производства. Всему меньшему не хватает грубой силы, необходимой для эффективного продавливания металла. Обновление до шпинделя мощностью 5 кВт или более обеспечивает более безопасный буфер для непрерывной работы.

Объясните здесь важность постоянного крутящего момента на низких оборотах. Фрезы по дереву превосходно работают со скоростью 24 000 об/мин. Однако фрезерование алюминия требует поддержания высокой нагрузки на стружку без застревания. Скорость вращения шпинделя будет составлять от 10 000 до 18 000 об/мин. Если шпиндель теряет крутящий момент на этих более низких скоростях, сверло будет тереться о металл, а не резать его. Это трение создает сильный нагрев. Поддержание постоянного крутящего момента гарантирует постоянную эвакуацию стружки.

Системы удаления стружки и смазки

Алюминий быстро плавится при трении. Подробно опишите необходимость минимального количества смазки (MQL) или систем микрокапельного тумана. Без смазки горячая стружка приваривается обратно к концевой фрезе. Это явление известно как повторная сварка стружки. Системы MQL предотвращают это, распыляя мелкодисперсный туман смазочно-охлаждающей жидкости непосредственно в зону резки.

Также обсудите требования к сжатому воздуху. Вам необходима непрерывная струя воздуха под высоким давлением, чтобы очистить путь резки. Если сверло перережет старую стружку, поломка инструмента практически гарантирована. Наличие выделенной воздушной линии, направленной непосредственно на траекторию инструмента, является обязательным.

Сравнение возможностей привода шпинделя

Категории решений: Согласование архитектуры машины с вашим производством

3-осевой фрезерный обрабатывающий центр с ЧПУ для алюминия

Выбор 3-осевого фрезерного обрабатывающего центра с ЧПУ для алюминия лучше всего подходит для обработки стандартных плоских листов. Он эффективно профилирует, сверлит и фиксирует плоские алюминиевые пластины. Такие отрасли, как изготовление вывесок, облицовка фасадов и обработка панелей для аэрокосмической отрасли, во многом полагаются на эту простую архитектуру.

Здесь ваша оценка должна основываться на плоскостности стола. Даже небольшие отклонения уровня станины приводят к нестабильной глубине резания. Не менее важна надежность вакуумной фиксации. Непористые материалы требуют большого объема вакуума, чтобы предотвратить их скольжение во время агрессивной резки. Наконец, проверьте зазор по оси Z. Убедитесь, что портал расположен достаточно высоко, чтобы можно было убрать самые толстые приспособления.

4-осевой фрезерный обрабатывающий центр с ЧПУ для алюминиевого листа

Если ваше производство связано со сложной геометрией, выберите 4-осевой фрезерный центр с ЧПУ для обработки алюминиевого листа . Эта архитектура добавляет поворотную ось или шарнирно-сочлененную шпиндельную головку. Лучше всего подходит для непрерывной обработки алюминиевых профилей и цилиндрических деталей. Он превосходно справляется с деталями, требующими многосторонней обработки без ручного перемещения.

Для этой конфигурации фокус оценки немного смещается. Точность индекса поворотной оси становится главным приоритетом. Неплотная 4-я ось нарушает многостороннее выравнивание. Жесткость цапфового стола также имеет огромное значение. Любой изгиб нарушает точность размеров сложных деталей. Подтвердите совместимость программного обеспечения CAM на раннем этапе процесса покупки. Для бесперебойной работы одновременных 4-осевых траекторий требуются сложные постпроцессоры.

Специализированные обрабатывающие центры с ЧПУ по сравнению с фрезерными станками

Обратитесь к слону в комнате: зачем покупать широкоформатный фрезерный станок вместо вертикального обрабатывающего центра (VMC)? Ответ сводится к геометрии и масштабу. Обрабатывающие центры с ЧПУ выигрывают за счет своей огромной рабочей зоны. Обработка листов размером 4х8 футов или 5х10 футов на станке VMC была бы непомерно дорогой и физически ограниченной. Фрезерные станки обеспечивают большие размеры стола, необходимые для обработки листового металла, сохраняя при этом разумные капиталовложения.

Риски реализации и скрытые затраты владения

Проведение металлорежущего производства требует определенных затрат, помимо покупки станка. Планирование бюджета на специализированные инструменты — это ваше первое важное соображение. Стандартные деревянные биты быстро расплавятся. Вам необходимо выделить специализированные твердосплавные концевые фрезы с одной или O-образной канавкой. Производители инструментов разрабатывают их специально для фрезерования алюминия. Они удаляют стружку намного быстрее, чем стандартные многозубые биты.

Требования к объектам представляют собой существенные логистические проблемы. Учет стоимости промышленных воздушных компрессоров с высокой производительностью CFM является абсолютной необходимостью. Эти надежные компрессоры приводят в действие ваши системы подачи охлаждающей жидкости и пневматические автоматические устройства смены инструмента. Не менее важна правильная электрическая фазировка. Коммерческим маршрутизаторам требуется стабильное трехфазное питание высокого напряжения. Для установки этой инфраструктуры требуются сертифицированные электрики и значительный капитал.

Безопасность оператора и соблюдение требований требуют строгого внимания. Признание рисков, связанных с высокоскоростной металлической стружкой, имеет решающее значение для управления цехом. Острые, как бритва, щепки летят со стола с пугающей скоростью. Вы должны предусмотреть в бюджете необходимость установки защитных ограждений. Световые завесы обеспечивают автоматическое отключение, если оператор попадает в опасную зону. Надлежащие системы вентиляции также необходимы для предотвращения попадания тумана охлаждающей жидкости в легкие ваших работников.

Логика составления короткого списка: как принять окончательное решение о покупке

Выбор подходящей машины требует системного подхода. Выполните эти три практических шага, чтобы принять окончательное решение о покупке и защитить свои инвестиции.

1. Шаг 1. Запросите тестовые версии в реальных условиях. Никогда не покупайте, основываясь только на технических характеристиках. Технические характеристики часто преувеличивают возможности в идеальных условиях. Отправьте производителю сложный файл САПР и укажите точную марку алюминия. Запросите видео разреза в режиме реального времени, чтобы проверить наличие болтовни. Гладкий и тихий рез доказывает, что машина обладает достаточной массой и жесткостью.

2. Шаг 2: Оценка совместимости системы управления. Убедитесь, что в машине используются стандартные непатентованные контроллеры G-кода. Ищите Fanuc, Siemens, Syntec или надежные системы на базе ПК, такие как Mach4 и Centroid. Собственные контроллеры вызывают сильную головную боль. Они привязывают вас к определенным программным экосистемам и усложняют будущий ремонт.

3. Шаг 3. Оцените поддержку и доступность запчастей. Простои убивают прибыльность магазина. Прежде чем подписывать какое-либо соглашение о покупке, проверьте время ответа по соглашению об уровне обслуживания. Внимательно ознакомьтесь с условиями гарантии на подшипники шпинделя, так как они изнашиваются быстрее всего при резке металла. Наконец, подтвердите наличие запасных частей внутри страны. Месячное ожидание замены датчика разрушает производственные графики.

Заключение

Эффективная резка алюминия на фрезерном станке требует уделения приоритетного внимания основным механическим характеристикам. Вы должны уделять приоритетное внимание массе станка, специализированным шпинделям и активной смазке. Не отвлекайтесь на чисто косметические особенности или слишком большие рабочие конверты. Жесткий станок гарантирует получение точных деталей, отличное качество поверхности и длительный срок службы инструмента.

Ваши следующие шаги предполагают конкретное планирование. Рассчитайте необходимый объем производства уже сегодня. Уточните требования к максимальному размеру листа. Как только вы определите эти основополагающие показатели, начните запрашивать тестовую проверку у ведущих производителей оборудования. Наблюдение за тем, как ваши реальные детали обработаны идеально, придаст вам уверенности, необходимой для принятия окончательного и обоснованного решения.

Часто задаваемые вопросы

Вопрос: Может ли стандартный фрезерный станок с ЧПУ по дереву резать алюминий?

О: Да, но только для случайных неглубоких проходов на очень медленной скорости. При производственных работах стандартный фрезерный станок по дереву будет страдать от дребезжания и преждевременного износа. Ему не хватает жесткости и специализированных систем охлаждения, необходимых для крупносерийной обработки металла.

Вопрос: Какова оптимальная частота вращения шпинделя для фрезерного станка с ЧПУ по алюминию?

Ответ: В отличие от древесины, которая часто режет со скоростью 18 000–24 000 об/мин, алюминию обычно требуется 10 000–16 000 об/мин в сочетании с правильной скоростью подачи, чтобы поддерживать правильную нагрузку стружки и избежать плавления материала.

Вопрос: Нужна ли мне система охлаждающей жидкости проливного типа или достаточно тумана?

О: Для большинства портальных фрезерных станков с ЧПУ достаточно высококачественной системы распыления MQL (смазка с минимальным количеством смазки), она более чистая и позволяет избежать проблем с ржавчиной и беспорядком, возникающих при дооснащении охлаждающей жидкости на станине фрезерного станка.

Вопрос: Сколько канавок должно быть у моей фрезы для алюминия?

A: Однозубые (О-образные канавки) или специализированные двухзубые концевые фрезы оптимальны для фрезерных станков, поскольку они обеспечивают максимальный зазор стружки при высоких скоростях подачи. Многозубые сверла имеют тенденцию забиваться и ломаться при работе с алюминием.
