Как выбрать станок с ЧПУ для обработки алюминия

Приобретение оборудования для обработки алюминиевых профилей требует смещения акцента со стандартного фрезерования блоков на обработку удлиненных тонкостенных профилей. Стандартное оборудование часто выходит из строя при выполнении специализированных задач по экструзии. Вы рискуете серьезной деформацией профиля, чрезмерным временем цикла и плохим качеством поверхности. Неправильное оборудование напрямую угрожает качеству продукции и эффективности производства. Чтобы избежать этих проблем, выбранное вами оборудование должно точно соответствовать вашим конкретным объемам производства, сложности деталей и ограничениям по занимаемой площади. Мы рассмотрим важные технические характеристики, которые необходимо изучить перед покупкой. Вы узнаете, как эффективно оценивать конфигурации осей, системы крепления и совместимость программного обеспечения. В этом руководстве представлены полезные советы по оптимизации производственного процесса. Это поможет вам избежать дорогостоящих ошибок при внедрении.

Ключевые выводы

• Стандартным вертикальным обрабатывающим центрам часто не хватает специальной длины станины и крепления, необходимых для экструзии алюминия.
• Выбор между 3-, 4- и 5-осевой конфигурацией определяет вашу способность обрабатывать несколько граней профиля без ручного изменения положения.
• Высокие обороты шпинделя и специальные системы подачи СОЖ не подлежат обсуждению, чтобы предотвратить приваривание алюминия к режущему инструменту (наросты на кромке).
• Общая стоимость владения (TCO) выходит за рамки стоимости станка и включает в себя интеграцию программного обеспечения CAM, автоматическое крепление и обучение операторов.

Почему алюминиевые профили требуют специализированных центров обработки профилей с ЧПУ

Бизнес-задача начинается с различия между стандартной обработкой заготовок и обработкой профиля. Обработка заготовок включает в себя твердые блоки сырья. Вы зажимаете твердый блок в мощные тиски. Плотный материал легко выдерживает большие силы резания. Профильная обработка представляет собой совершенно другой сценарий. Алюминиевые профили образуют полые, вытянутые формы. Общие области применения включают оконные рамы, дверные направляющие, архитектурные фасады и промышленные каркасные системы. С этими тонкостенными конструкциями нельзя обращаться как с цельными заготовками. им требуются специальные Для поддержания целостности размеров центры обработки профилей с ЧПУ .

Структурные проблемы диктуют необходимость в специализированном оборудовании. Профили имеют тонкие стенки и сложную внутреннюю перепонку. Эти стенки остаются очень чувствительными к вибрации и вибрации во время агрессивных циклов резания. Стандартные силы фрезерования могут легко раздавить или согнуть полый материал. Деформация мгновенно разрушает компонент и приводит к образованию дорогостоящего лома. Специализированные обрабатывающие центры противодействуют этому, используя адаптивные опорные конструкции. Они равномерно распределяют удерживающее давление по хрупкой поверхности.

Реалии рабочей среды также делают стандартное оборудование для этого применения устаревшим. Стандартная длина необработанного экструзии обычно составляет от 3 до 7 метров. Иногда для индивидуальных архитектурных проектов они превышают 7 метров. Предварительная резка этих длинных профилей перед маршрутизацией приводит к потере драгоценного производственного времени. Это увеличивает трудозатраты и приводит к дополнительным ошибкам при обработке. Специализированные профильные центры имеют увеличенный ход по оси X. Они подходят для полноразмерных экструзионных изделий непосредственно с завода. Вы загружаете всю планку один раз. Затем машина обрабатывает несколько отдельных деталей в ходе одной экструзии. Такая непрерывная работа максимизирует выход материала.

Оценка конфигураций осей для вашего производственного процесса

Понимание ограничений трехосной обработки — ваш первый шаг. 3-осевой станок адекватно справляется с простыми операциями. Он хорошо подходит для одностороннего сверления или базовой фрезеровки. Однако это серьезно ограничивает сложные производственные рабочие процессы. Обработка нескольких граней требует ручного переворота детали. Ручное изменение положения приводит к высоким трудозатратам в вашей работе. Это также быстро разрушает точность. Каждый раз, когда оператор перемещает деталь, точность падает. Наложение допусков становится серьезной проблемой при экструзии большой длины.

Переход на 4-осевой обрабатывающий центр с ЧПУ по алюминию полностью меняет динамику. Эти станки оснащены вращающимся шпинделем или индексно-поворотным столом. Режущий инструмент может получить доступ к трем различным сторонам профиля за одну установку. Вы исключаете из процесса ручное переворачивание. Эта конфигурация обеспечивает быстрый возврат инвестиций. Это значительно сокращает время цикла. Это сводит к минимуму ошибки обработки, вызванные вмешательством человека. Вы без труда поддерживаете идеальное выравнивание нескольких обработанных поверхностей.

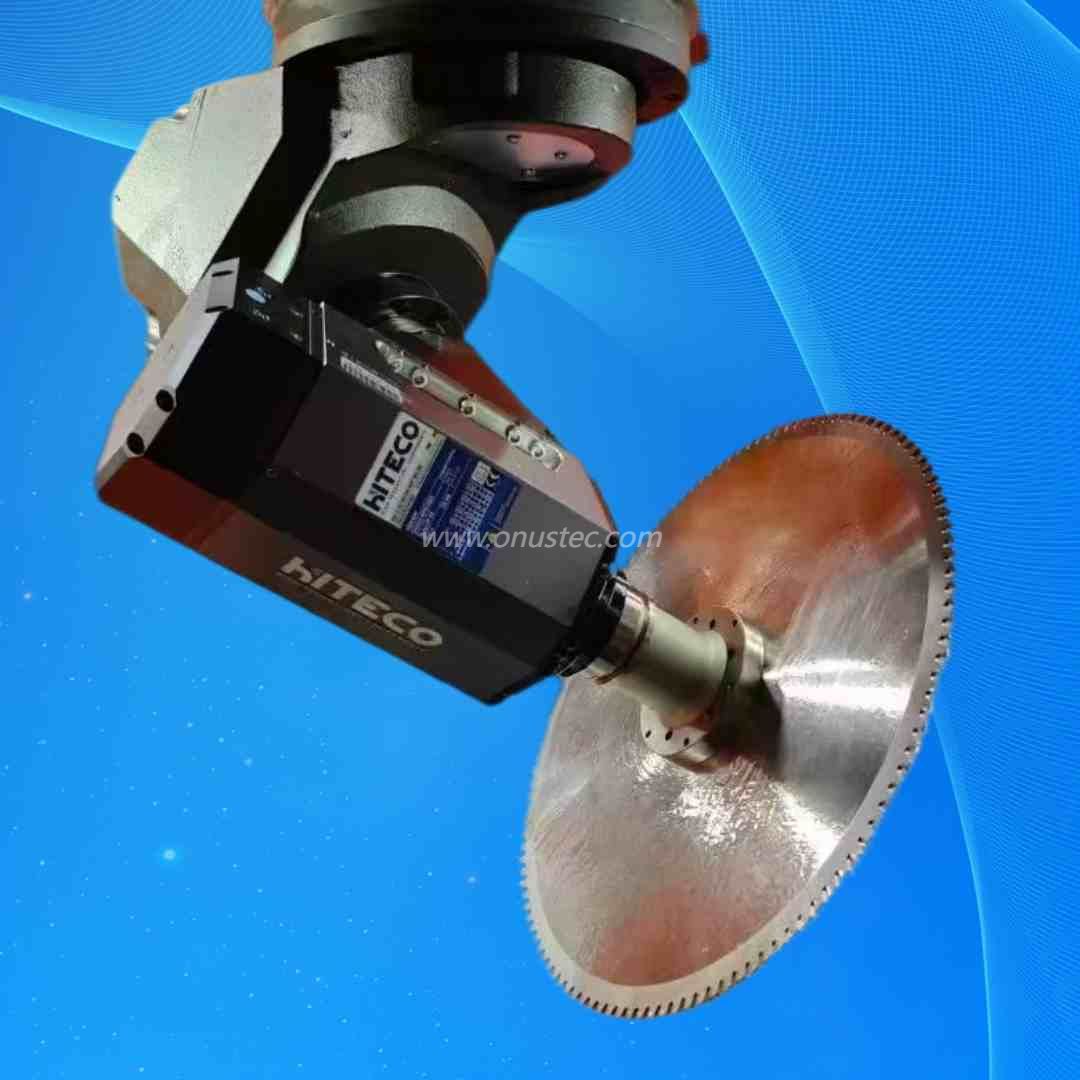

Для обеспечения максимальной геометрической гибкости вам следует рассмотреть 5-осевой центр обработки алюминиевых профилей с ЧПУ . Эта технология решает сложные архитектурные задачи. Он легко обрабатывает сложные фасады, сложные углы и многосторонние промышленные компоненты. Шпиндель приближается к заготовке практически под любым углом. Однако вы должны тщательно взвесить конкретные компромиссы. Первоначальные капитальные затраты намного выше. Операторам также приходится более сложно обучаться программированию CAM. Тем не менее, для сложных многосторонних деталей максимальная геометрическая гибкость оправдывает первоначальные препятствия.

Сравнение возможностей конфигурации оси

Основные технические характеристики, требующие тщательного изучения

Выбор идеального станка с ЧПУ для алюминия требует глубокого анализа его основных компонентов. Динамика шпинделя занимает первое место в этом списке. Обработка алюминия требует скорости, а не низкого крутящего момента. Для эффективной резки алюминия требуется большая площадь поверхности. Для получения чистого реза вам необходимы возможности высокоскоростной обработки. Шпиндели обычно должны работать со скоростью от 12 000 до 24 000 об/мин. Более низкие скорости приводят к тому, что материал рвется, а не сдвигается. Высокие обороты обеспечивают зеркальную поверхность и продлевают срок службы инструмента.

Жесткость машины и конструкция рамы напрямую влияют на качество деталей. Вы должны тщательно оценить вес и материал портала и основания. Чугун обеспечивает превосходные свойства гашения вибрации. Сварная сталь обеспечивает жесткую структурную поддержку, но по-разному гасит вибрацию. Легкая рама будет передавать вибрацию шпинделя непосредственно на тонкостенный профиль. Этот перенос вызывает появление вибраций на готовой детали. Тяжелые, жесткие рамы поглощают эти частоты. Они сохраняют режущий инструмент совершенно стабильным при быстрой смене направления.

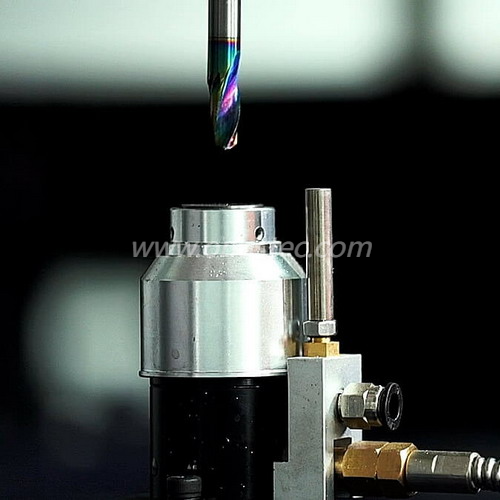

Производительность инструмента и устройство автоматической смены инструмента (ATC) определяют скорость производства. Перед покупкой оцените необходимое количество инструментальных станций. Сложные профили часто требуют сверл, метчиков, концевых фрез и специальных формовочных инструментов. В машине должно быть достаточно инструментов, чтобы выполнить самую сложную деталь без ручного вмешательства. Скорость смены инструмента также имеет огромное значение. Экономия секунд на смене инструмента каждую неделю превращается в часы экономии времени. Быстрые ATC помогут вам последовательно соблюдать целевые показатели продолжительности цикла.

• ошибка: приоритет шпинделя с высоким крутящим моментом, предназначенного для стали. Алюминий требует высоких оборотов, а не грубой силы.
• Рекомендация: всегда запрашивайте отчет об испытаниях на биение шпинделя. Чрезмерное биение мгновенно ломает хрупкие микроинструменты.
• Пункт контрольного списка: Убедитесь, что механизм УВД остается закрытым. Алюминиевая стружка легко забивает открытые карусели инструментов.

Снижение операционных рисков: фиксация деталей, охлаждение и управление стружкой

Системы фиксации рабочих мест представляют собой серьезный операционный риск. Стандартные тиски деформируют хрупкие детали при зажиме. Автоматизированные системы зажима являются единственным надежным решением. Вам потребуются пневматические или моторизованные зажимы, специально предназначенные для полых профилей. Эти зажимы автоматически регулируют свое положение с помощью программирования ЧПУ. Зажимы динамически отодвигаются в сторону, чтобы избежать столкновения при приближении шпинделя. Такое динамическое предотвращение предотвращает катастрофические аварии и повреждения оборудования.

Стратегии использования охлаждающей жидкости и смазки требуют тщательной оценки. Вам необходимо выбрать между минимальным количеством смазки (MQL) и традиционным проливным охлаждением. Мы настоятельно рекомендуем MQL для алюминиевых профилей. Алюминий имеет тенденцию привариваться к режущему инструменту под воздействием тепла. Это явление известно как нарост (BUE). MQL распыляет точный микрокапельный туман масла непосредственно на режущую кромку. Это полностью предотвращает BUE. MQL также гарантирует, что детали будут чистыми и сухими. Это устраняет необходимость в грязных моечных станциях и обеспечивает строгое соблюдение экологических требований.

Эвакуация стружки представляет собой еще одну серьезную проблему. Алюминиевые чипсы невероятно объемны. Они быстро занимают огромное количество места. Вы должны оценить включение встроенных конвейеров для стружки. Ручная очистка стружки останавливает производство и тратит время оператора. Защитные ограждения здесь также играют жизненно важную роль. Высокоскоростные шпиндели выбрасывают стружку с опасной скоростью. Корпуса обеспечивают безопасность цеха. Они также направляют стружку непосредственно в автоматизированную конвейерную систему для обеспечения непрерывной работы.

1. Проанализируйте форму экструзии, чтобы определить оптимальные профили зажимных губок.
2. Запрограммируйте макросы перемещения зажима в свое программное обеспечение CAM, чтобы предотвратить столкновения шпинделей.
3. Калибруйте сопло MQL точно по канавке инструмента, а не по хвостовику инструмента.
4. Часто опорожняйте контейнеры для щепы или устанавливайте высокопроизводительную автоматизированную систему бункеров.

Реалии реализации, интеграция программного обеспечения и скрытые затраты

Совместимость CAD и CAM определяет ваш окончательный успех. Аппаратное обеспечение машины настолько хорошо, насколько хорош код, управляющий ею. Вы должны проверить интеграцию программного обеспечения на раннем этапе процесса покупки. Программное обеспечение производителя оригинального оборудования (OEM) должно легко интегрироваться в существующий рабочий процесс. Оцените совместимость с популярными архитектурными или механическими САПР. Такие системы, как AutoCAD, SolidWorks или специализированное программное обеспечение для окон, должны взаимодействовать безупречно. Плохо интегрированный постпроцессор будет генерировать ошибочный код. Это приводит к браку деталей и бесконечному поиску и устранению неисправностей.

Требования к объектам часто застают покупателей врасплох. Вы должны учитывать физические размеры машины. Эти машины с длинной станиной требуют большой площади. Операторам также необходимо свободное пространство для безопасной загрузки 7-метровых профилей. Требования к электропитанию требуют строгого внимания. Убедитесь, что ваше предприятие может подавать правильное напряжение и фазу без перепадов напряжения. Качество пневматической подачи воздуха не менее важно. Высокоскоростные шпиндели используют постоянную продувку воздухом для поддержания чистоты подшипников. Вам необходимо подавать сухой, высокофильтрованный воздух. Влага в воздуховодах быстро разрушает дорогие шпиндели.

Обучение и постоянная поддержка определяют долгосрочную безотказную работу. Поломки оборудования случаются в любой производственной среде. Тщательно оцените соглашение об уровне обслуживания (SLA) поставщика. Узнайте о наличии запчастей на месте. Доставка запасных частей из-за границы останавливает производство на несколько недель. Время ответа технического специалиста имеет огромное значение. Вам нужны гарантии обслуживания на месте, чтобы предотвратить катастрофические простои. Специальное обучение операторов гарантирует, что ваша команда максимально безопасно использует возможности машины.

Заключение

Выбор подходящего оборудования требует логического процесса составления списка. Основывайте свое окончательное решение на строгой матрице операционных реалий. Сложность детали должна определять необходимое количество осей. Объем производства будет определять ваши потребности в автоматизации, особенно в отношении динамического зажима и смены инструмента. Ограничения объекта должны окончательно определить параметры размера и мощности. Уравновешивание этих факторов гарантирует, что вы выберете высокоэффективную и мощную машину, специально адаптированную к вашему рабочему процессу экструзии.

В качестве следующего шага мы настоятельно рекомендуем запросить комплексное хронологическое исследование. Попросите поставщика выполнить физический тестовый разрез, используя ваши настоящие файлы алюминиевого профиля. Это доказательство концепции раскрывает истинные возможности оборудования. Он выявляет любые недостатки интеграции программного обеспечения еще до того, как вы их совершите. Никогда не подписывайте заказ на поставку, не убедившись, что машина режет ваш конкретный материал в точном соответствии с вашими требованиями к допускам.

Часто задаваемые вопросы

Вопрос: Какова идеальная частота вращения шпинделя для станка с ЧПУ по алюминию?

Ответ: Для станков по производству алюминия требуются высокоскоростные шпиндели, обычно работающие со скоростью от 12 000 до 24 000 об/мин. Точная скорость во многом зависит от диаметра вашего инструмента и желаемой скорости подачи. Инструменты малого диаметра требуют самых высоких оборотов в минуту для достижения необходимой площади поверхности для чистого среза.

Вопрос: Может ли стандартный фрезерный станок с ЧПУ обрабатывать алюминиевые профили?

Ответ: Стандартным фрезерным станкам с ЧПУ не хватает необходимой жесткости и специализированных систем крепления. Маршрутизаторы предназначены в первую очередь для обработки плоских листов, таких как дерево или пластик. Центры обработки профилей оснащены удлиненными станинами и динамическими зажимами, созданными специально для поддержки хрупких, удлиненных структурных профилей, не вызывая деформации.

Вопрос: Как предотвратить приваривание алюминиевой стружки к фрезе?

Ответ: Вы можете предотвратить наросты на кромке, используя инструменты с одной канавкой или с заточкой вверх, специально разработанные для алюминия. Применение специальных покрытий инструментов, таких как нитрид циркония (ZrN), значительно снижает трение. Сочетание правильного инструмента с точной системой минимального количества смазки (MQL) сохраняет режущую кромку холодной и чистой.

Вопрос: Каковы типичные сроки установки 5-осевого обрабатывающего центра с ЧПУ для алюминиевых профилей?

Ответ: Типичный для отрасли срок выполнения заказа составляет от 12 до 20 недель. Этот расширенный период времени учитывает изготовление станин индивидуальной длины, интеграцию конкретных конфигураций зажимов и выполнение тщательной заводской калибровки перед отправкой. Сложные 5-осевые головки также требуют тщательного тестирования перед окончательной поставкой.
